怎样进行锅炉汽包水位差压变送器的快速排污?

2017/7/28 0:06:24 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/964.html

锅炉汽包水位差压变送器是汽包水位测量、控制系统的重要仪表,为了保证导压管畅通,定期检查、冲洗导压管及排污是很重要的维护工作。

排污是用蒸汽冲洗导压管后,待有足够的冷凝水后才能投运仪表,这过程通常要用一个多小时,为了争取时间,有时就要采取人工加水的方法。有没有更好的方法呢? 有的。

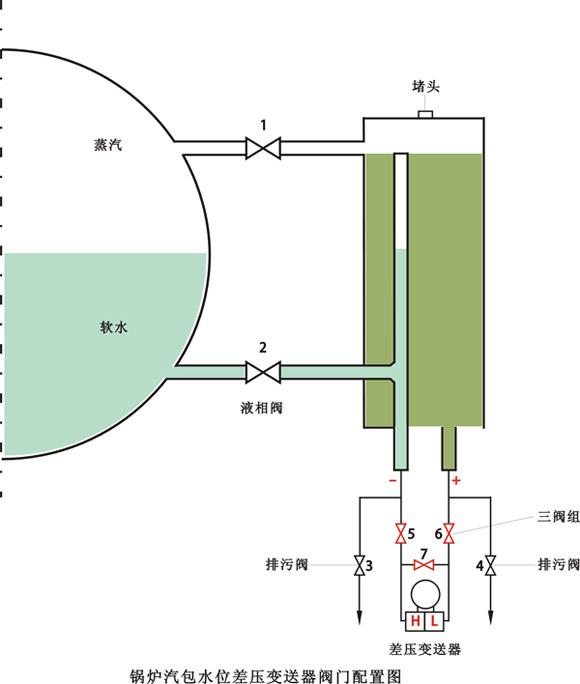

使用锅炉汽包中的热水来冲洗导压管,并靠汽包的水压来向双室平衡容器内加水,就可以做到即时排污、即时投运仪表了。只要对照着下图,按相应的方法和步骤进行操作,就可做到快速排污加水投汽包水位差压变送器了。锅炉汽包水位差压变送器阀门配置图
① 先同时关闭三阀组的正、负压阀5、6,开平衡阀7。
② 关双室平衡容器的液相阀2,开气相阀1,交替开关排污阀3、4,汽包的蒸汽经阀门1进入双室平衡容器,先用蒸汽冲洗正、负导压管及排污。
③ 关双室平衡容器的气相阀1,开液相阀2,交替开关排污阀3、4,汽包的热水经阀门2进入双室平衡容器,再用热水冲洗正、负导压管及排污。
④ 先关排污阀3,后关排污阀4,这样双室平衡容器正、负压室及导压管内都充满了热水。
⑤ 开三阀组的正压阀5、关平衡阀7,开三阀组的负压阀6,再开气相阀1,汽包水位差压变送器就可投入运行了。

共有访客发表了评论 网友评论

  客户姓名:
邮箱或QQ:
验证码: 看不清楚?
  1. 文章图中的双室平衡容器底部缺了一个出口接至联排管线。你这样不能保证双室平衡容器内的水的密度与汽包里的一样,影响测量精度!双室平衡容器底部与联排管线相接,就能保证双室平衡容器的水一直在不停的被置换,这样双室平衡容器内的水温就能有保证,也就能保证测量精度了。

    匿名用户
     2018/3/5 17:11:38
    2018/3/5 17:12:23
    管理员回复:

    言之有理!
