一、主机系统通讯部件要求
国际标准RS-485通讯接口部件，不小于10Bytes的通信缓冲区（FIFO），支持600、1200、2400、4800、9600、14400通讯波特率，支持半双工通讯模式。通讯程序应允许FIFO，从机要求主机FIFO不小于10Bytes。
二、协议结构

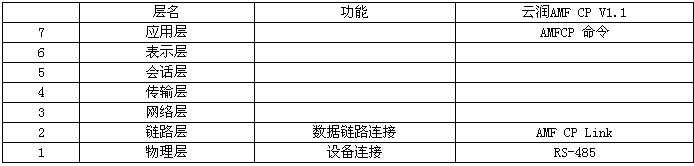

AMF CP V1.1协议遵从基本开放系统互连（OSI）参考模型，基本开放系统互连参照模型提供通讯系统基本结构和要素，但昌晖AMF CP V1.1协议使用简化的OSI参照模型，仅采用1、2和7层。基本开放系统互连参考模型
三、AMF电磁流量计通信协议物理结构
AMF电磁流量计的网络通讯接口在物理结构上采用电气隔离方式，隔离电压1500伏。通讯数据传输接口为半双工方式，标准通讯速率大于250khz，通讯方向转换时间3.5uS。通讯接口电气标准遵从RS-485国际标准。
昌晖AMF CP V1.1协议可用于星型式网络结构和总线式网络结构。标准通讯连接介质为屏蔽双绞线。
四、AMF CP V1.1主机信息结构
AMF CP V1.1协议为主从扫描式通讯协议，每次通讯过程均由主机发起，然后从机进行响应，回传规定的信息，完成一次通讯过程。
主机至从机信息结构
主机发送至从机的信息由两字节组成，第一字节为从机地址，其编码：0-127（最高二进制位另有定义），第一字节为数据分类命令（下表定义）。从机通讯缓冲区（FIFO）为两字节，因此，主机发送至从机的两字节可连续发送，不必留时间间隔。
从机工作在多机通讯方式，因此，主机应使用11位串行数据格式，并且不使用奇偶校验，将奇偶校验位作多机通讯寻址标志使用。主机发送第一个字节时，奇偶校验位强制为1，发送第二个字节时，奇偶校验位强制为0。（见附录一）

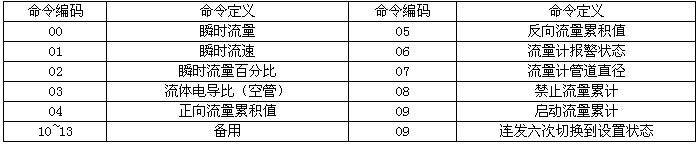

数据分类命令
数据分类命令指示从机回送的数据类型，数据分类命令编码：0---127，昌晖AMF CP V1.1 仅使用0—9号编码，其他编码暂时保留。
五、AMF CP V1.1从机信息结构
从机接受到主机命令信息后，按命令要求回传测量数据。
从机响应信息数据结构
从机响应主机命令，回送10个字节数据，分为命令段、数据段、校验和、结束标志四部分。
1、命令段
命令段由两字节组成：从机地址和数据分类命令，该段是将主机发来的信息直接返回，用于主机校验从机对主机传送信息中地址和命令响应的正确性。
2、数据段
由于流量计各测量数据长度、单位、符号等信息各不相同，因此，从机回传的数据段按各命令具体定义。
（1）流量信息定义
数据段的D4、D3、D2、D1、D0五个字节组成十位流量测量数据，每字节表示两位十进制数，每字节表示的十进制数值范围：0-99。
主机恢复流量测量值十进制数据的算法：
a)流动方向
将D4D3D2D1D0 恢复成十六进制数据DATA_HEX；若DATA_HEX<80000000H则流动方向为正；若DATA_HEX>=80000000H则智能电磁流量计流体流动方向为负；
b)原数据
将DATA_HEX中的最高位（符号位）消掉，得到无符号原数据；即原数据=DATA_HEX与7FFFFFFFH；流量测量数据最大值为99999
D5字节以段位方式定义流量单位、小数点位置：
5位定义
流量单位定义：0----L/S（升/秒）
1----L/M（升/分）
2----L/H（升/时）
3----M3/S（立方米/秒）
4----M3/M（立方米/分）
5----M3/H（立方米/时）
小数点位置： 4 -------±．00000
5 -------±0．0000
6 -------±00．000
7 -------±000．00
8 -------±0000．0
9 -------±00000；
10 ------±00000×10
.
.
.
13-------±00000×10000
（2）流速信息定义
数据段的D4、D3、D2、D1、D0五个字节组成十位流速测量数据，每字节表示两位十进制数，每字节表示的十进制数值范围：0-99。
主机恢复流速十进制数据的算法：
a)流动方向将D4D3D2D1D0恢复成十六进制数据DATA_HEX；若DATA_HEX<80000000H则流动方向为正；若DATA_HEX>=80000000H则流动方向为负。
b)原数据
将DATA_HEX中的最高位（符号位）消掉，得到无符号原数据；即原数据=DATA_HEX与7FFFFFFFH；流量测速数据最大值为19.999。
D5无定义：
流速单位固定：ｍ/S（米/秒）。
数点位置固定：±00．000。
（3）流量百分比信息定义
数据段的D4、D3、D2、D1、D0五个字节组成十位流量百分比测量数据，每字节表示两位十进制数，每字节表示的十进制数值范围：0-99。
主机恢复流量百分比十进制数据的算法：
a)流动方向
将D4D3D2D1D0 恢复成十六进制数据DATA_HEX；若DATA_HEX<80000000H则流动方向为正；若DATA_HEX>=80000000H则流动方向为负。
b)原数据
将DATA_HEX中的最高位（符号位）消掉，得到无符号原数据；即原数据=DATA_HEX与7FFFFFFFH；流量测量百分比数据最大值为999.99。
D5无定义：
向定义： 0-----流体正向流动
1-----流体反向流动
流量百分比单位固定：％
数点位置固定：±0000.0％
（4）流体电导比信息定义
数据段的D4、D3、D2、D1、D0五个字节组成十位电导比测量数据，每字节表示两位十进制数。
主机恢复流体电导比十进制数据的算法：原数据=10000×D2+100×D1+D0；流体电导比测量数据最大值为999.9。
D5无定义。
流体电导比单位固定：％
小数点位置固定：000.0％
（5）正向流量累积信息定义
数据段的D4、D3、D2、D1、D0五个字节组成十位正向流量测量数据，每字节表示两位十进制数。
主机恢复流量十进制数据的算法：原数据=100000000×D4+1000000×D3+10000×D2+100×D1+D0；流量累积数据最大值为4294967296（十六进制0FFFFFFFFH）。
D5字节以段位方式定义流量单位、小数点位置：
D5字节位定义
小数点位置及单位：0 ------- 1L
1 ------- 0.1L
2 ------- 0.01L
3 ------- 0.001L
4 ------- 1m³
5 ------- 0.1 m³
6 ------- 0.01 m³
7 ------- 0.001 m³
（6）反向流量累积信息定义
反向流量累积信息定义同正向流量累积信息定义。
（7）报警状态信息定义
数据段的D1、D0两个字节组成二进制报警状态。
主机恢复报警状态二进制数据的算法：原数据（二进制）=D0
报警状态定义

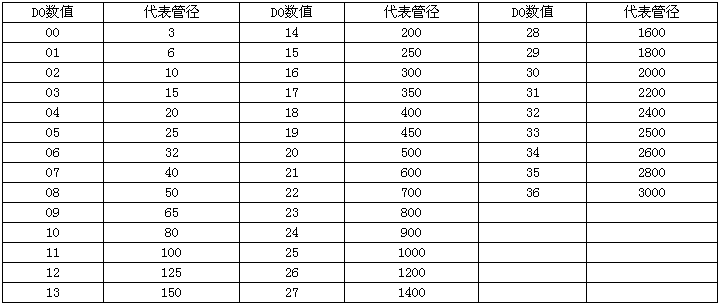

（8）流量计管径信息定义
数据段的D0字节指示流量计管径
（9）禁止流量累积信息定义
从机接到该命令后，立即停止流量累积，并回送命令认可信息。停止流量累积延续时间为20秒，20秒后从机自动恢复流量累积计算。因此，若想连续禁止流量累积计算，必须以小于20秒的间隔，向从机发送该命令。该功能可用于断续过程计量。
回送的命令认可信息由数据段的D4、D3、D2、D1、D0五个字节组成。
主机恢复命令认可信息码的算法：命令认可信息码=100000000×D4＋1000000×D3+10000×D2+100×D1+D0；正确的命令认可信息码=2A3A4A5AH(十六进制)。
（10）启动流量累积信息定义
从机接到该命令后，立即启动流量累积计算，并回送命令认可信息。该功能可用于断续过程计量。
命令认可信息由数据段的D4、D3、D2、D1、D0五个字节组成。
主机恢复命令认可信息码的算法：命令认可信息码=100000000×D4+1000000×D3+10000×D2+100×D1+D0；正确的命令认可信息码=5A4A3A2AH(十六进制)。
3．校验和
从机回传的数据校验和为前八个字节的异或和。
异或和（byte8） = byte0 ⊕ byte1 ⊕ byte2 …………byte6 ⊕ byte7；
4．信息块结束标志
从机以结束标志表示本次回传信息块完毕。结束标志编码为：0AAH（通讯结束命令，十六进制格式）。
六、昌晖AMF CP V1.1通讯过程时序
通讯过程时序指编制通讯软件时应遵从的时间间隔、延时、等待时间等。
１、主机发送时序
主机发送的两个信息字节间的时间间隔最小为0，最大时间间隔为20毫秒，大于20毫秒，从机认为发送超时。
2、从机回传时序
从机最小回传响应时间为0，最大为10毫秒+11位传送时间；从机每个回传字节时间间隔最大为10毫秒+11位传送时间。（11位传送时间根据选用波特率计算出）
3、从机允许的通讯频度
从机允许的通讯频度为20次/每秒，大于该值，可能影响从机其他功能。
七、AMF电磁流量计通信协议波特率
昌晖AMF CP V1.1支持的通讯波特率为：600、1200、2400、4800、9600、14400。
八、AMF CP V1.1通讯数据块侦错信息
1、从机地址和数据分类命令回传，主机可用于校对从机是否正确响应。
2、从机回传字节异或和校验，主机可用于校对是否有数据位错误。
3、从机回传字节中B7 = 0为数据字节，B7 = 1为命令字节。
4、从机回传字节中的数据字节值不大于99。
5、从机回传字节数长度固定，共十字节长度，主机可做长度检验。
6、从机回传结束标志，主机可用于长度检验和数据字节定位。
九、AMF电磁流量计标准通讯网络连接图
附录一 通讯实验程序
（MSDOS TURBO C）
#incLude<stdio.h>
#incLude<io.h>
/* MODE setting */
#define BIT_5 0x00 /* Word Length define */
#define BIT_6 0x01
#define BIT_7 0x02
#define BIT_8 0x03
#define STOP_1 0x00 /* Stop bits define */
#define STOP_2 0x04
#define P_EVEN 0x18 /* Parity define */
#define P_ODD 0x08
#define P_SPC 0x38 /* Set tb = 0 */
#define P_MARK 0x28 /* Set tb = 1 */
#define P_NONE 0x00
#define I_RDA 0x01 /* EnabLe recieve-data-avaiLabLe interrupt */
#define I_TRE 0x02 /* EnabLe transmitter-hoLding-register-empty interrupt */
#define I_RLS 0x04 /* EnabLe recieve-Line-status interrupt */
#define I_MS 0x08 /* EnabLe modem-status interrupt */
#define I_NON 0x00 /* DisabLe interrupt */
#define B600 0xc0
#define B1200 0x60
#define B2400 0x30
#define B4800 0x18
#define B9600 0x0C
#define B14400 0x08
#define COM1_ADDR 0x3e8
unsigned char COMM_Buf[100];
unsigned char baud_rate;
unsigned int error_cnt;
void SioInit_1(void)
{
outportb(COM1_ADDR + 2, 0xcf); /* EnabLe FIFO and cLear FIFO */
outportb(COM1_ADDR + 3, 0x80); /* Set DLAB = 1 */
/* Set bps */
outportb(COM1_ADDR, baud_rate % 256);
outportb(COM1_ADDR + 1, baud_rate / 256);
outportb(COM1_ADDR + 3, BIT_8 | STOP_1 | P_MARK); /* 11 bits mode & P = 1 */
outportb(COM1_ADDR + 1, I_NON); /* disabLe interrupt */
}
void SioInit_0(void)
{
outportb(COM1_ADDR + 2, 0xcf); /* EnabLe FIFO and cLear FIFO */
outportb(COM1_ADDR + 3, 0x80); /* Set DLAB = 1 */
/* Set bps */
outportb(COM1_ADDR, baud_rate % 256);
outportb(COM1_ADDR + 1, baud_rate / 256);
outportb(COM1_ADDR + 3, BIT_8 | STOP_1 | P_SPC); /* 11 bits mode & P = 0 */
outportb(COM1_ADDR + 1, I_NON); /* disabLe interrupt */
}
int SioRecieve()
{ unsigned k;
for (k=0;k<10000;k++)
{if((inportb(COM1_ADDR + 5) & 1) == 1)
{ return inportb(COM1_ADDR); }
deLay(1);
}
return 0;
}
void SioSend(unsigned char data)
{ outportb(COM1_ADDR,data); /* Send data */
whiLe((inportb(COM1_ADDR + 5) & 0x40) == 0){}
}
main()
{ int i;
unsigned char ch_n;
unsigned char ch;
int cnnt;
baud_rate = B14400;
cnnt=0;
error_cnt = 0;
ch_n = 0;
for(;;) {
SioInit_1();
cnnt++;
cprintf("%03d ",cnnt);
cprintf("Send Data ");
ch = 0x03;
SioSend(ch);
outportb(COM1_ADDR + 3, BIT_8 | STOP_1 | P_SPC);
SioSend(ch_n);
ch_n = (ch_n + 1) & 7;
for (i=0;i<10;i++) { COMM_Buf[i] = SioRecieve(); }
deLay(20);
for (i=0;i<10;i++) { cprintf("%03d ",COMM_Buf[i]); }
if ((COMM_Buf[9] != 0xaa) && (COMM_Buf[9] != 0)) { error_cnt++; }
cprintf("%05d\n\r",error_cnt);
deLay(20);
}
}
