西门子TIA Portal与STEP 7中边沿指令的应用区别

2016/8/27 15:12:02 人评论次浏览分类：PLC应用文章地址：//www.e-cumulus.com/tech/729.html

上升沿，下降沿是我们每个电气自动化工程师最熟悉不过的指令了，以前用S7-200/300/400，虽然MicroWin与Step 7的差别还是很明显的，但这条边沿指令没却有啥大的差异，只是前者不需要暂存标志位而后者需要，简单了不能再简单的指令，这么多年也就这么用着了。然而进入了博图时代，这些指令也在悄悄地发生着变化，最早发现在TIA Portal下S7-300/400的边沿指令与在STEP 7的有些区别了，然后又发现S7-1500又多了好几条不一样的边沿指令，到底有啥区别呀，昌晖仪表在本文把所有有关边沿指令的内容汇总整理了一下，温故而知新与大家分享，鉴于篇幅限制，文中就只以上升沿指令为例来做说明了。

一、不同编程环境下的边沿指令

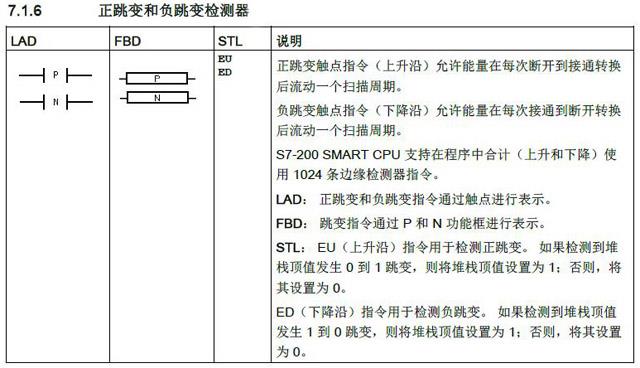

1、MicroWin SMART中的边沿指令（S7-200SMART适用）

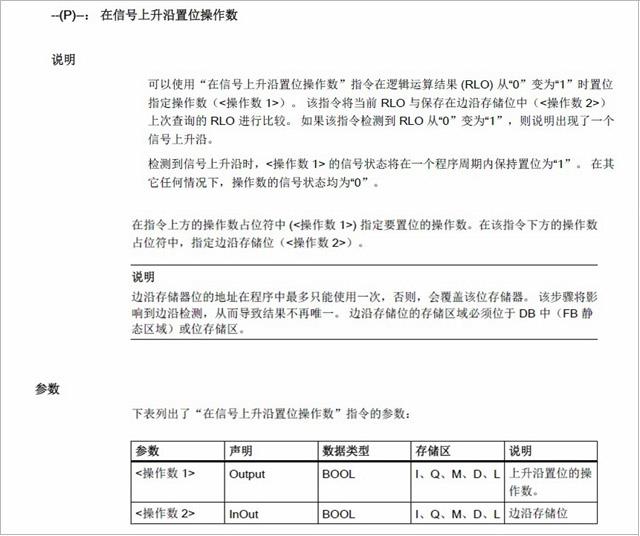

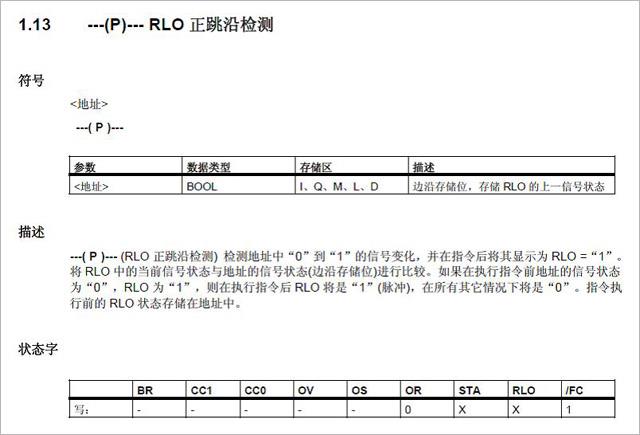

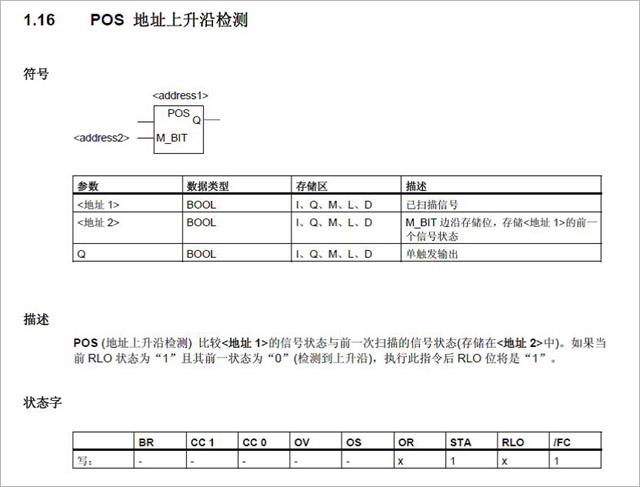

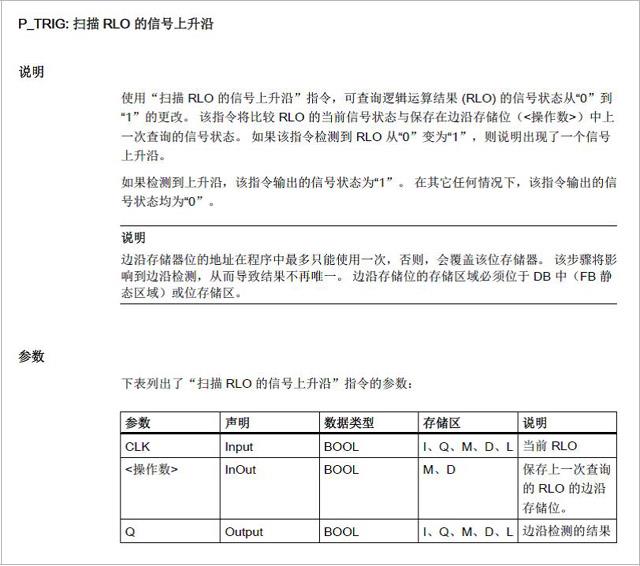

2、STEP 7中的边沿指令（S7-300/400/WINAC适用）

3、TIA Portal中的边沿指令

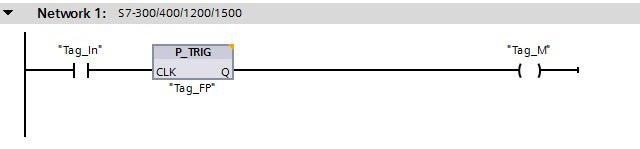

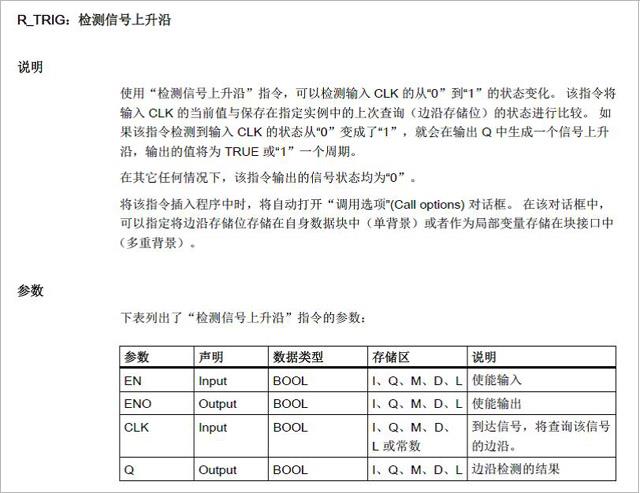

S7-300/400/WINAC/1200/1500适用

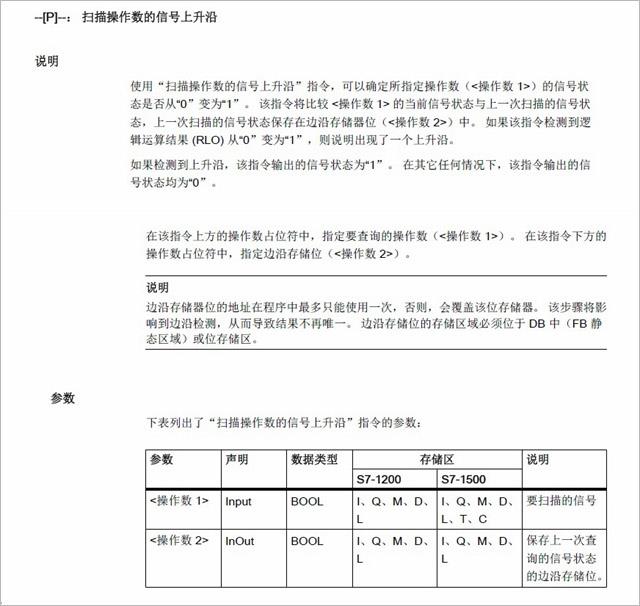

S7-1200/1500适用

二、等效示例
示例1:

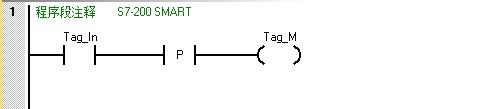

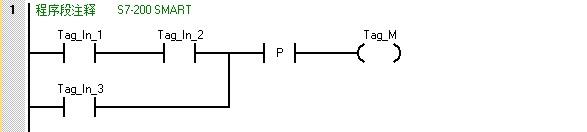

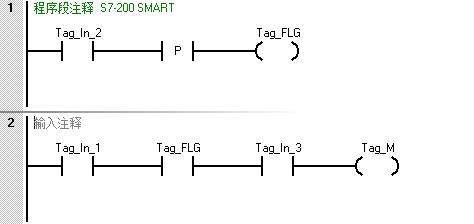

MW SMART环境

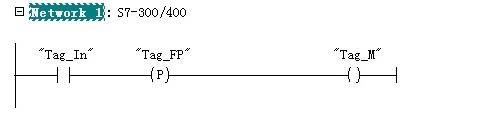

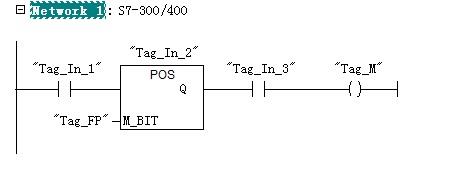

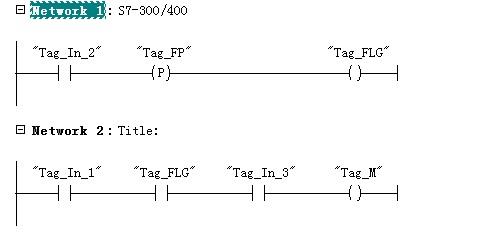

Step 7 环境

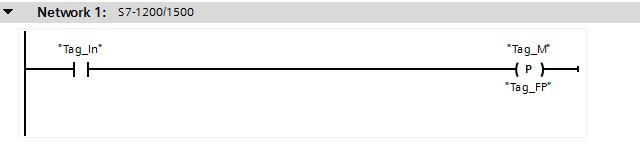

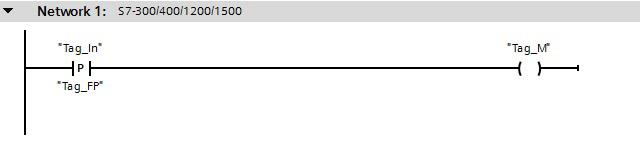

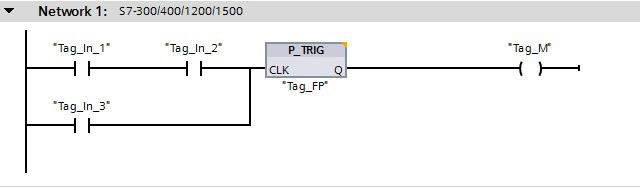

Portal 环境

示例2:

MW SMART环境

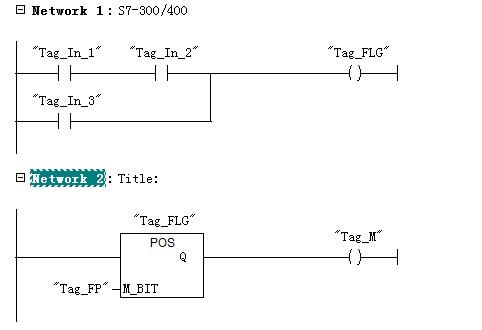

Step 7 环境

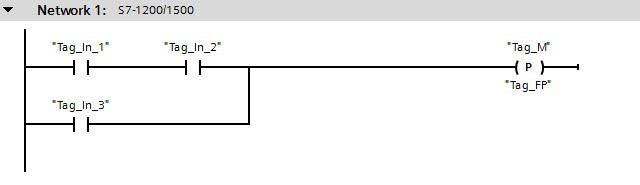

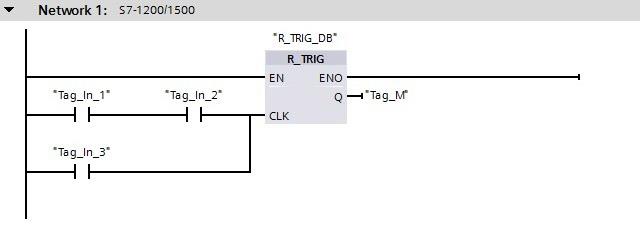

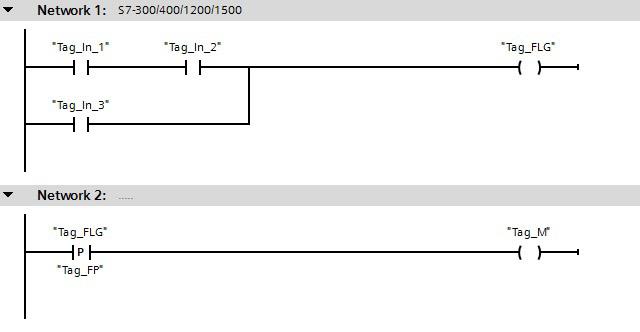

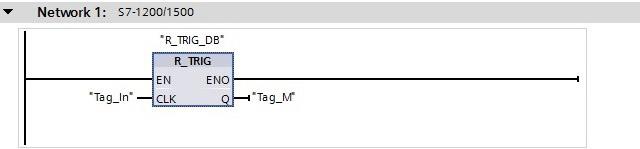

Portal 环境

示例3:
MW SMART环境 22

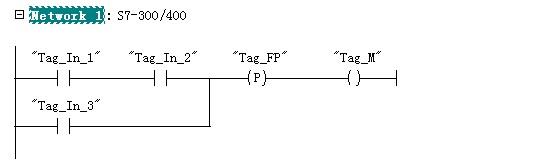

Step 7 环境

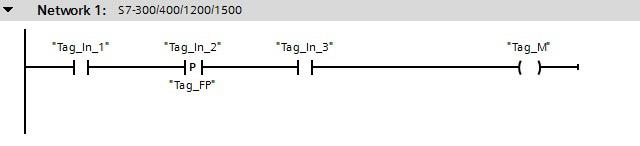

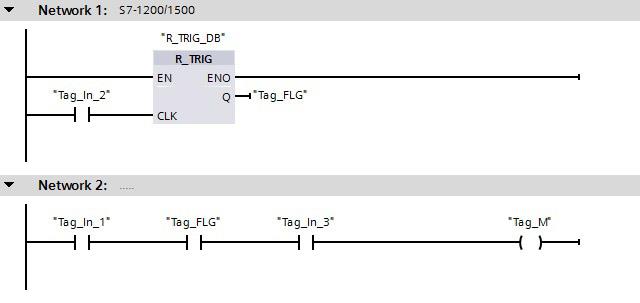

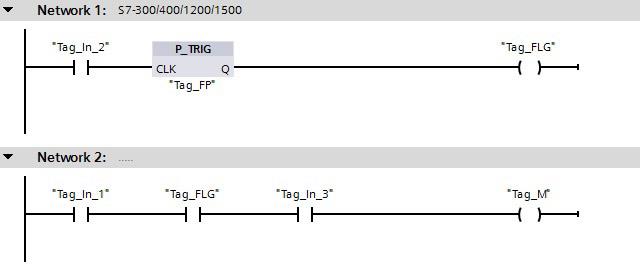

Portal 环境
