流量的加法运算器如何设置系数示例
以下是将两个流量系统的流量计信号相加，计算总流量的示例。
从输入信号和输出信号的各量程中决定运算系数k1和k2。与输入信号和输出信号的量程相当的加权系数为运算系数。运算的根本是将信号换算为0-1的数据，这称为标准化。
<验算> 对Q1为50m³/H、Q2为150m³/H时，Q将变为200m³/H进行确认。
Q1的标准化数据: 50÷100=0.5
Q2的标准化数据: 150÷200=0.75
Q的标准化数据: k1×Q1的标准化数据+k2×Q2的标准化数据=0.333×0.5+0.667×0.75=0.167+0.5=0.667
加法所得Q的流量将变为0.667×300=200m³/H。

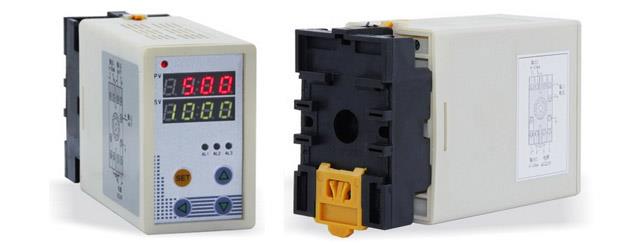

数学运算器实物照片
流量的比值运算器如何设置系数示例
流量的比值运算是将流量Q1和Q2按照一定比值进行混合控制的示例。因为Q1和Q2的量程不同，因此当信号比值为1时，实际的流量比值将变为2，所以，为了方便操作人员的操作，当比值设定器的实际比值为0-4时，将比值设定器的刻度定为0-8。
<验算> 当Q1为50m³/H时，如果将比值设定器的刻度设置为2(实际信号比为1)，确认FIC的设定值SV将变为100m³/H。
在Q1的标准化数据: 50÷100=0.5、比值设定器的设定刻度为2(实际信号比值为1)的条件下：
FIC的设定值=Q1的标准化数据×比值设定器的实际信号比=0.5×1=0.5
Q2的流量将变为0.5×200=100m³/H。
差压式流量的温度压力补偿运算示例

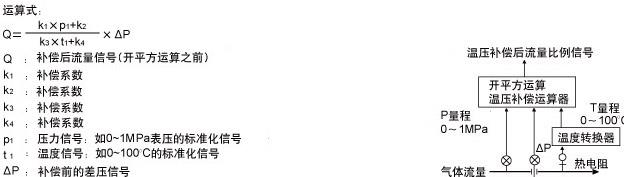

这里介绍用差压方式测量气体流量，进行温度以及压力补偿的例子。温度压力补偿运算是在开平方运算之前进行，然后进行开平方运算。补偿用信号为了与绝对温度、绝对压力相对应，在运算式中加入了偏差值。
孔板节流装置的设计标准温度为20℃、设计标准压力为0.3MPa(表压)时，大气压为0.101325MPa，补偿系数按照以下方式计算。
k1: (压力量程的最大值-压力量程的最小值)/(设计标准压力+大气压)=(1-0)/(0.3+0.101325)=1/0.401325=2.492
k2: (压力量程的最小值+大气压)/(设计标准压力+大气压)=(0+0.101325)/(0.3+0.101325)=0.101325/0.401325=0.2525
k3: 温度量程的最大值-温度量程的最小值)/(设计标准温度+273.15)=(100-0)/(20+273.15)=100/293.15=0.341
k4: (温度量程的最小值+273.15)/(设计标准温度+273.15)=(0+273.15)/(20+273.15)=273.15/293.15=0.932
