超声波流量计故障实例分析

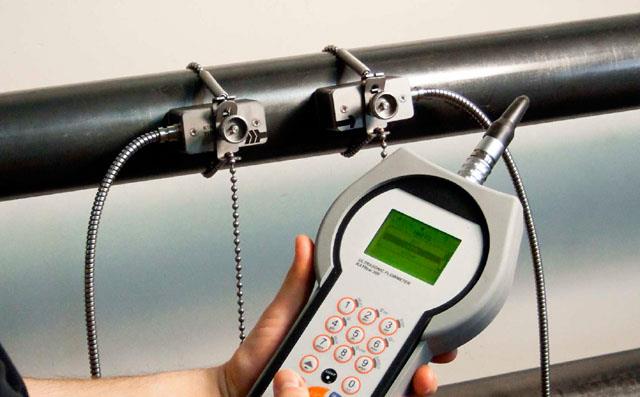

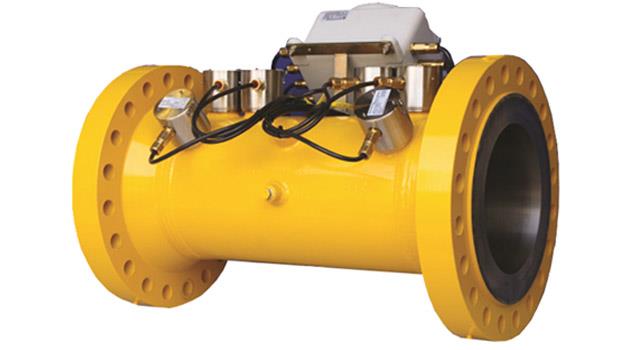

对于外贴换能器超声波流量计，安装以后无水压损失，无潜在漏水，只需定期检查换能器是否松动，与管道之间的黏合剂是否良好即可；插入式超声波流量计，要定期清理探头上沉积的杂质、水垢等有无漏水现象；如果是一体式超声波流量计，要检查流量计与管道之间的法兰连接是否良好，并考虑现场温度和湿度对其电子部件的影响等等。定期维护可以确保超声波流量计的长期稳定运行。

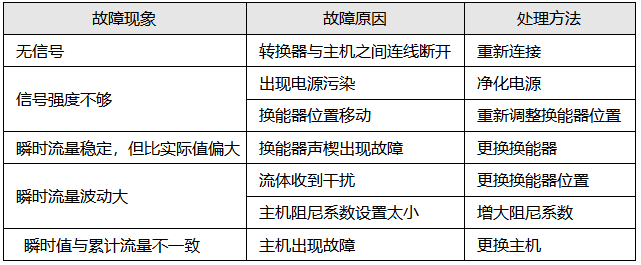

超声波流量计常见故障与处理

超声波流量计故障实例分析
1、时差式超声波流量计故障
某台时差式超声波流量计运行期间，时常出现多种问题：指示不准无指示指示流量过大或过小；指示流量为负值；流量指示波动大声波接收信号弱。
故障分析：
①在测量点选择方面的问题。有些测量点选择在压力不足的垂直管段或水平管段介质未充满状态，这样会使得信号丢失或变弱，造成流量指示不准、无指示等故障；有些测量点选择在有泵、调节阀或套管弯曲段处，上下游直管段的长度没有达到要求，导致介质的流动状态不稳定，将会造成仪表流量指示不准和示值波动大等故障如果测量点选择在管道内部有腐蚀或锈斑的管道，将使测量信号失真测不出来流量。
②探头安装方面的问题。在探头与管道的接触面上，由于管道外表上的锈斑和油漆，影响信号的接收，或者探头与接触面耦合剂涂不均匀，有气泡存在不能充分接触，将会造成仪表无指示等故障多在水平管段上，发射器的安装高于管道侧面的正侧线，这样容易受管道底部沉淀物和管道上部气泡影响，引起信号的失真，造成指示值不准等故障。
③发射器电缆连接方面的问题。如果发射器有上游发射器和下游发射器时，应由两根电缆相连，如果安装颠倒了：测量的将是相反的流量，造成流量指示值为负。
④回路线路连接问题。线路接头松动或虚假连接造成回路中断。
⑤数据设置方面的问题。有时由于管道的一些技术参数提供不准确，这样将会造成流量指示不准，或过大过小等故障。
⑥发射器安装方法的选择方面问题。因该超声波流量计可测的管径范围在5-25m，因此选择合适的发射器安装方法至关重要，否则导致信号减弱或无法接收。

2、流速显示不正常，数据剧烈变化时流量ì
故障分析：传感器安装在管道振动大的地方或改变流态装置(如调节阀、泵、缩流孔的下流)。
故障处理：将传感器装在远离振动源的地方或移至改变流态装置的上游。

3、超声波流量计读数不准确
故障分析：①传感器装在水平管道的顶部和底部的沉淀物干扰超声波信号；②传感器装在水流向下的管道上，管内未布满流体。
故障处理：①将传感器装在管道两侧；②将传感器装在布满流体的管段上。

故障分析：①使流态强烈波动的装置如：文氏管、孔板、涡街、涡轮或部分封闭的阀门，正好在传感器发射和接收的范围内，使读数不正确；②流量计输入管径与管道内径不匹配。
故障处理：①将传感器装在远离上述装置的地方，传感器上游距上述装置30D，下游距上述装置10D或移至上述装置的上游；②修改管径，使之匹配。
