质量流量计的安装
1、质量流量计是通过传感器的振动来实现测量的，为了防止外界干扰，仪表安装地点不能有大的振动源，并采取加固措施来稳定仪表附近的管道。
2、质量流量计工作时要利用激励磁场，因此它不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，至少要和它们保持0.6-1.0m以上的距离，以免受到干扰。
3、质量流量计的传感器和管道连接时不应有应力存在（主要是扭力），为此要将传感器在自由状态下焊接在已经支撑好的管道上。
4、直管质量流量计最好垂直安装，这样，仪表停用时可使测量管道排空，以免结垢，如果水平安装，则需将两根测量管处于同一水平面上。
5、弯管流量计水平安装时，如果测量液体，则应外壳朝下，以免测量管内积聚气体，如果测量气体，则应外壳朝上，以免测量管积聚冷凝液。
6、传感器和变送器的连接电缆应按说明书规定，因为变送器接受的是低电平信号，所以不能太长，并应使用厂家的专用电缆。
质量流量计的日常维护
1、零点检查和调整
每二至三个月检查一次，在生产允许的情况下，对安装在重要监测点的质量流量计，零点检查时间应适当缩短。
零点漂移值较大时，应首先检查原因，予以排除，然后进行零点调整。
2、流量计密封性能的检查维护
流量计在有腐蚀性气体、潮湿或粉尘多的环境中，要经常注意检查传感器接线口处的密封完好情况，以防止腐蚀接线端子，造成仪表不能正常运行。
3、工作参数检查
a、经常注意所设置的工作参数是否发生了变化，所显示的流量、密度、温度值是否正常。
b、流量计运行时注意检查流量计前后压差。
c、随时查看流量变送器菜单各工作参数是否正常。
4、定期观察流量计的故障指示
根据流量计的型号、规格、生产厂家的不同，故障显示方式和内容各有不同，对不同的故障告警指示，可查看产品使用说明书以确定故障原因，进行处理。
5、流量计周期检定
流量计使用一段时间后，按要求进行周期检定，以确定流量计的使用性能，根据质量流量计国家检定规程，质量流量计检定周期根据使用情况确定。
6、流量计直观检查
检查仪表指示、累积值是否相符，扫除尘垢，仪表电气接线盒及元件盒密封是否良好，流量计线路有无损坏及腐蚀，流量计表体及连接件是否有损坏和腐蚀，检查流量计与工艺管道连接有无泄漏，检查保温和伴热有无损坏。
质量流量计常见故障
1、质量流量计硬件故障
此类故障危害较大，且不易判断，处理起来比较复杂。
a、质量流量计安装不规范
不规范的安装可直接导致流量计零点漂移，带来测量误差；若安装错误则流量计不能工作。
b、质量流量计接线问题
接线错误时变送器无法工作。如果接线时不认真，导致线圈回路阻值过大或过小，轻者带来测量误差，重者变送器无法工作。
e、质量流量计工艺介质变化
若测量介质出现夹气、气化或两相流等现象，变送器会发出报警提示；严重时变送器停止工作。
d、变送器失效
变送器某部分器件有故障，可能导致变送器零漂超限带来测量误差或者某部分器件失效，导致变送器失效无法工作或者变送器的某种功能失效。此类故障可通过更换变送器来简单判断。
e、质量流量计传感器失效
传感器测量管若渗漏，测量介质会注满表壳，导致测量管振动阻尼增大，变送器驱动电压随之飙升或者介质温度过高，损伤测量管上的线圈，导致驱动、检测电压失衡。此类故障最难判断，因其绝少发生，且变送器并无对应的报警信息，“只能凭经验综合多方面的因素来判断。
2、软件故障
a、质量流量计参数设置有误
不正确的流量和密度系数必然造成测量误差；若系数相差太大，则变送器报警并停止工作。
b、质量流量计零点校准有误
流量计安装后（包括新安装和拆下后再安装）必须严格按要求进行零点校准，否则会造成误差；长期运行未拆卸的流量计也要定期进行零点校准，以消除安装后的应力累积效应。需特别注意，如果在有流量的情况下进行零点校准，则有可能破坏某些内存参数。
c、质量流量计I/O组态有误
I/0（输入/输出）有误，流量计系统虽能正常工作，但流量积算仪却显示异常。若输出采用频率信号，则两端的脉冲当量应一致；若使用RS485通讯，则应确保通讯协议的一致。

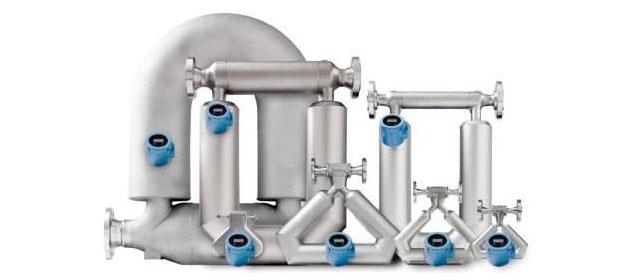

E+H质量流量计
质量流量计常见故障处理
|
现象 |
故障原因 |
处理方法 |
|
瞬时流量恒示最大值 |
传输信号电缆线断或传感器损坏 |
更换电缆或更换传感器 |
|
质量流量计转换器无显示 |
电源故障、保险丝损坏 |
检查电源、更换保险管 |
|
无交流电压但有直流电压 |
测量管堵塞 |
疏通测量管 |
|
安装应力太大 |
重新安装 |
|
|
质量流量计零位漂移 |
阀门是否泄露 |
排除泄露 |
|
流量计的标定系数错误 |
检查消除 |
|
|
阻尼过低 |
检查消除 |
|
|
出现两相流 |
消除两相流 |
|
|
传感器接线盒受潮 |
检查、修复 |
|
|
接线故障 |
检查接地 |
|
|
安装由应力 |
重新安装 |
|
|
是否有电磁干扰 |
改善屏蔽，排除电磁干扰 |
|
|
质量流量计显示和输出 |
阻尼低 |
检查阻尼 |
|
驱动放大器不稳定 |
检查驱动放大器 |
|
|
密度显示值不稳 |
检查密度标定系数 |
|
|
接线错误 |
检查接线 |
|
|
接地故障 |
检查接地 |
|
|
振动干扰 |
消除振动干扰 |
|
|
传感器管道堵塞或有积垢 |
检查清理管道，清洗传感器 |
|
|
两相流 |
消除两相流 |
|
|
质量流量计显示不正确 |
流量标定系数错误 |
检查标定系数 |
|
流量单位错误 |
检查流量单位 |
|
|
零点错误 |
零点调整 |
|
|
流量计组态错误 |
重新组态 |
|
|
密度标定系数错误 |
检查消除 |
|
|
接线、接地故障 |
检查接线、接地 |
|
|
两相流 |
消除两相流 |
|
|
质量流量计密度显示不正确 |
密度标定系数错误 |
检查消除 |
|
接线、接地错误 |
检查接地、接线 |
|
|
两相流、团状流 |
消除 |
|
|
振动干扰 |
消除 |
|
|
质量流量计有电源无输出 |
电源故障 |
检查传感器不同接线端间的电源 |
|
质量流量计零点稳定不能回零 |
安装问题 |
重 新安装 |
|
流体温度、密度与标校用水的差别较大 |
增大或减小调零电阻 |
|
|
传感器测量管堵塞 |
疏通测量管 |
质量流量计故障排除方法
|
序号 |
步骤 |
下一步操作 |
|
1 |
检查流量的校准系统是否正确 |
①如果检查流量校准系数正确，进行第2步骤 |
|
2 |
检查流量单位 |
①流量单位正确，进行第3步骤 |
|
3 |
确认流量表已经准确地进行了零点标定 |
①如果已准确地校准零点，进行第4步骤 |
|
4 |
流量表设置是按质量还是按体积进行测量 |
①如果设置的是按质量测量，进行第6步骤 |
|
5 |
检查密度校准系数是否正确 |
①如果密度校准系数正确，进行第6步骤 |
|
6 |
确认流体的密度读数是否准确 |
①如果密度读数正确，进行第7步骤 |
|
7 |
确认流体的温度读数是否准确 |
①如果温度读数正确，进行第8步骤 |
|
8 |
流量表的设置是按质量还是体积进行测量 |
①如果设置是按质量测量，进行第11步骤 |
|
9 |
参照数的总量是以固定密度值为依据得来 |
①如果总量是以固定值得来的，进行第10步骤 |
|
10 |
将流量单位改为质量单位 |
进行第15步骤 |
|
11 |
检查是否有接地故障或接地不正确 |
①如果接地正确，进行第12步骤 |
|
12 |
检查是否存在两相流 |
①如果没有两相流，进行第13步骤 |
|
13 |
检查秤（或测量参考值）的准确性 |
①如果秤的读数准确，进行第14步骤 |
|
14 |
检查流量表的接线是否正确 |
①如果流量表的接线正确，进行第15步骤 |
|
15 |
重新进行计量操作,检查是否存在同样问题 |
①如果流速或总量正确，则说明已解决问题 |
