什么是WinCC
WinCC全称为SIMATIC WinCC，是西门子(Siemens)推出的一个工业监控与控制(HMI/SCADA)软件平台。简单来说，无论是在工厂自动化、过程自动化，还是能源管理中，WinCC都充当了人与机器交互的桥梁。它可以捕捉工业设备运行中的实时数据，生成直观的图形、警告和报表，帮助企业更高效地管理生产流程。相比传统的人工监控，WinCC让操作更智能，也大幅降低了人工干预的需求。但是，WinCC的强大功能真正能发挥出来，离不开“组态”这一操作。
WinCC组态是什么？
“WinCC组态”从字面理解，就像“组装”和“配置”。具体到WinCC，它指的是将设备数据、监控画面、报警、趋势等元素按照需求灵活地“拼装”在系统中，构建出一个针对特定项目的自动化监控系统。WinCC提供了强大的开发环境，允许工程师通过组态工具和精心设计的可视化界面，生成与项目需求完美匹配的监控平台。
举个通俗的例子，假设你需要监控一条生产线的运行状态，比如设备温度、电流、电压、压力等。通过WinCC组态，工程师可以将这些参数的数据源连接至WinCC软件中，并用图表、动画、警报灯等形式实时呈现到显示屏上。组态的过程，就是把“数据”与“界面”无缝整合起来的一个过程。
WinCC组态的核心内容
1、界面设计

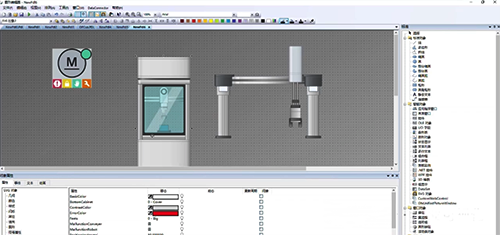

界面设计是组态中最直观的部分，也是最终用户直接接触的模块。使用WinCC的开发环境，工程师可以通过拖拽操作轻松设计画面，比如设备布局图、实时参数表、趋势曲线、报警窗口等。这里的重点是找到平衡，既要简洁美观，又要包含足够的关键信息，方便操作员快速做出决策。
2、变量配置
“变量”是WinCC组态的基础，简单来说就是所有需要监控和操作的数据。这些变量可能来自可编程逻辑控制器(PLC)，也可能来自上层数据库。通过组态，变量会被定义、关联到测点，并能在界面中实时显示、存储或触发报警。
3、报警系统
警报是自动化系统中不可缺的一部分。当设备运行超出安全范围时，及时的报警设计可以避免灾难性后果。WinCC组态可让工程师定义报警条件，比如“温度超过75°C报警”，并设置警报优先等级、颜色与音效提示。
4、数据归档与报表生成
组态的另一个重要任务是存储生产数据，用于后续分析和优化。通过WinCC的归档功能，重要的工艺值和报警历史会被记录下来，并按要求生成生产报表。
用一个案例看懂WinCC组态
以某工厂为例。他们需要监控高温杀菌罐的温度和压力，以确保产品质量。通过WinCC组态，工程师设计了一系列监控界面，包括实时温度曲线图、压力计动画，以及异常报警提示。当温度超过设定值时，屏幕上会闪烁红色提示，并发出声音警告；同时，所有数据都会存入数据库，用于后续的合规检查。这个过程就是WinCC组态在实际应用中的典型案例。
WinCC组态的意义
1、高效生产
通过定制化的组态，企业可以用最少的人力监控最复杂的生产场景，大大提高效率。
2、提升安全性
通过报警和实时监控，潜在问题可以被迅速发现并处理，降低了生产中的风险。
3、支持数据驱动
现代工业管理需要数据支持，而组态的便捷性让企业轻松实现数据采集、分析和使用。
WinCC组态学习的门槛
很多人觉得WinCC组态复杂，其实门槛并没有想象得那么高。只要了解PLC基础、会使用一些开发工具，就可以快速上手。不过，WinCC组态确实需要一定的系统思维，因为你需要根据项目需求设计灵活的界面和功能。如果有机会，可以从小项目开始练习，逐步积累经验。
WinCC组态是工业自动化中的一个重要工具。它不仅连接了设备和数据，还提供了人性化的监控手段，使得工业生产更加高效、安全和智能化。无论是工厂新手还是技术老手，掌握WinCC组态技能，无疑能让你的职业生涯更上一层楼。
