功率型场效应管在开关电源中应用广泛，又属于关键器件，本篇就谈谈功率型场效应管原理以及如何测量并判断其好坏！

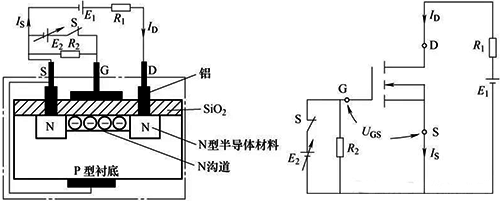

首先看看功率型场效应管是如何工作的？以增强型NMOS管为例做简要说明，如下图：
开关S断开时，NMOS管的G极无施加电压，D、S极所接的两个N区之间没有导电沟道，两N区不能导通，电流ID为0。
开关S闭合时，因为，栅极绝缘，所以，ID仍为0，但栅极的正向电压会将下面P区中的空穴排开，而将电子吸引到栅极下面。当UGS大于某一电压时，栅极下P区表面的电子浓度超过空穴浓度，从而使P型半导体反型成N型半导体，沟通了D极和S极。
此时，D、S极之间便有了电流ID，此时的正向电压称为开启电压，用UT表示。可见，改变G、S极之间电压UGS的大小，就能改变D、S极间导电沟道的宽窄，ID的大小也就发生变化。不难看出，增强型NMOS管仍属于电压控制型单极性晶体管。

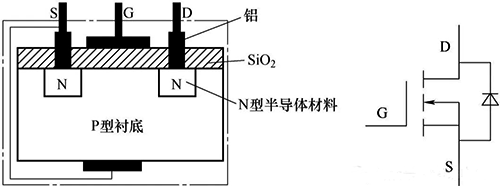

再说一下功率型场效应管是如何测量的？在说之前，先明确一下，增强型NMOS管内含有一个寄生二级管，所以它并没有无反向阻断能力，在两端加反向电压时，仍然导通。如下图：
在判断增强型NMOS管脚极性时，利用的就是这个寄生二极管。正常情况下，G、S极的正、反向均无法导通，阻值为无穷大，D、S极之间加正向电压，无法导通，但加反向电压，电阻较小。
利用此点，就可以判断出功率型场效应管极性。万用表选“×1kΩ”挡，测量各引脚之间的正、反向电阻，当出现一次小电阻值时，红表笔接的引脚为D极，黑表笔接的引脚为S极，余下一脚为G极。
在测量过程中，若出现两次或两次以上小电阻值，则表明损坏。确定完管脚以后，还要测量它的导通能力。先短接G、S极，释放G极上的电荷；接着万用表选“×10kΩ”档(输出9V电源)，红表笔接S极，黑表笔接D极，施加正向电压，此时表针指应为无穷或接近无穷，后保持红表笔不动，让黑表笔触碰G极，建立导电通道，再将黑表笔移至D极，功率型场效应管若正常，表针应马上由大变小，接近于0；再短接G、S极，释放G极上的电荷，消除G极电压，若功率型场效应管正常，内部导电沟道会消失，表针指示又变为无穷大。以此判断功率型场效应管是否正常。
