组态目标：在40_53-DCS-01控制器下新加AI点830LI001，描述为分离器液位，高高报警90，高报警80，低报警10，低低报警5。显示在新建画面上，画面主题为“测试画面”。组态完成后发布到相应操作站。
1、新建画面

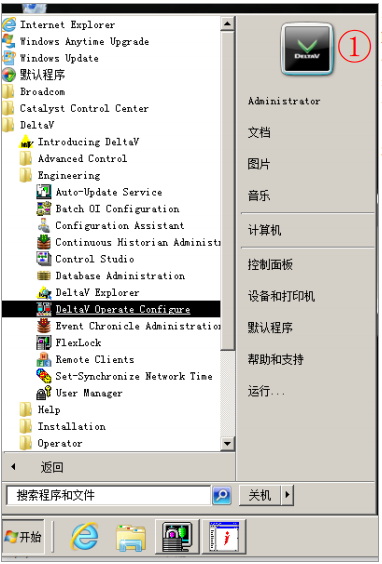

单击Start|DeltaV|Engineering|DeltaV Operate Configure，打开上位画面编辑程序，可按Ctrl+W或者选择Workspace|Switch to Run以切换到Operate运行模式。如需返回组态模式，按Ctr+W或右击并选择 Quick Edit。
所有上位画面、控制面板、细节信息、画面模板均在Picture目录下。

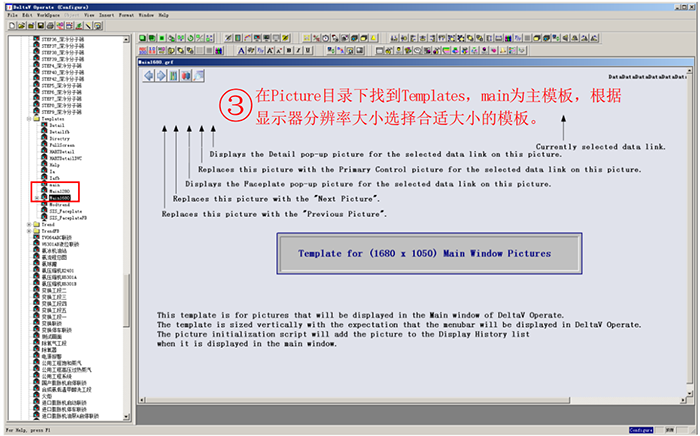

在Picture目录下找到Templates，main为主模板，根据显示器分辨率大小选择合适大小的模板。

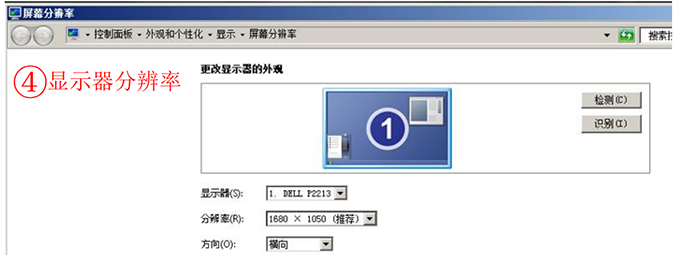

显示器分辨率

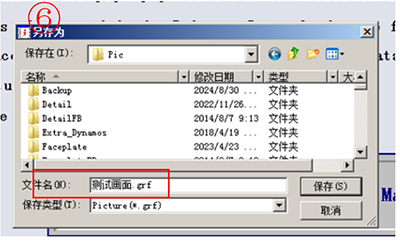

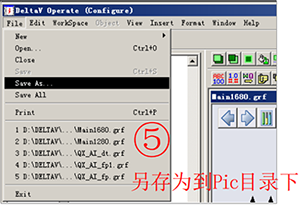

另存为到Pic目录下

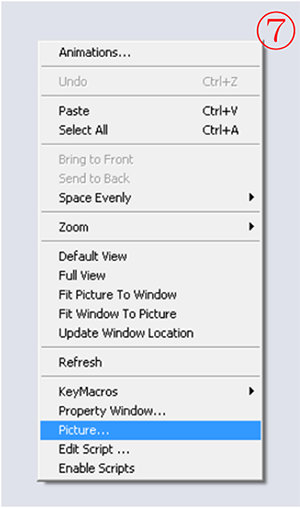

鼠标右键主模板选择Picture

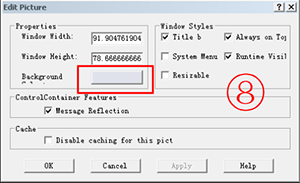

设置主模板背景

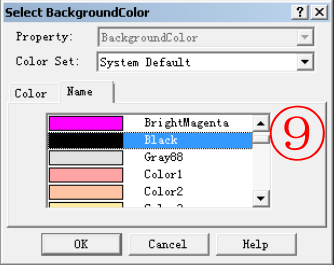

选择黑色背景

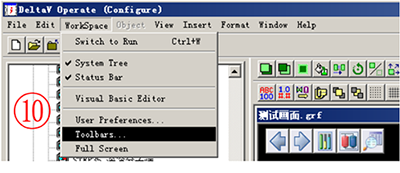

选择隐藏或者显示工具栏

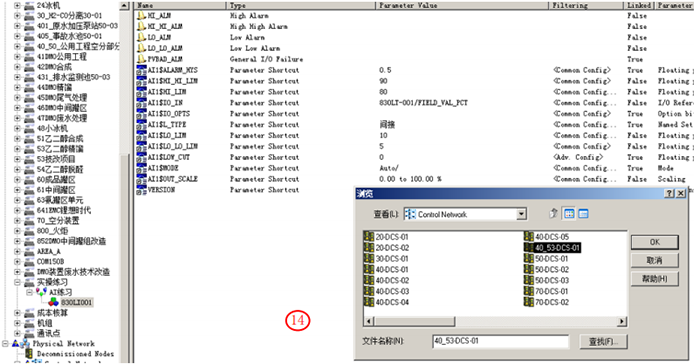

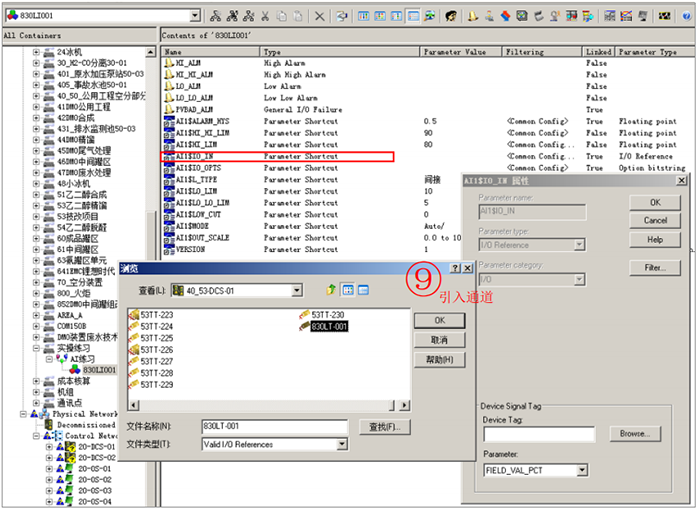

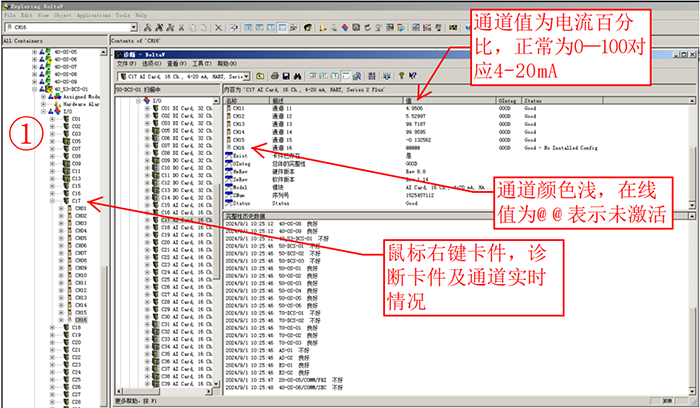

2、确定点位所在的厂区和工段，找到对应的控制器，在控制器上寻找合适的通道。实操新建厂区、工段，选择控制器40_53-DCS-01，17号卡16通道。

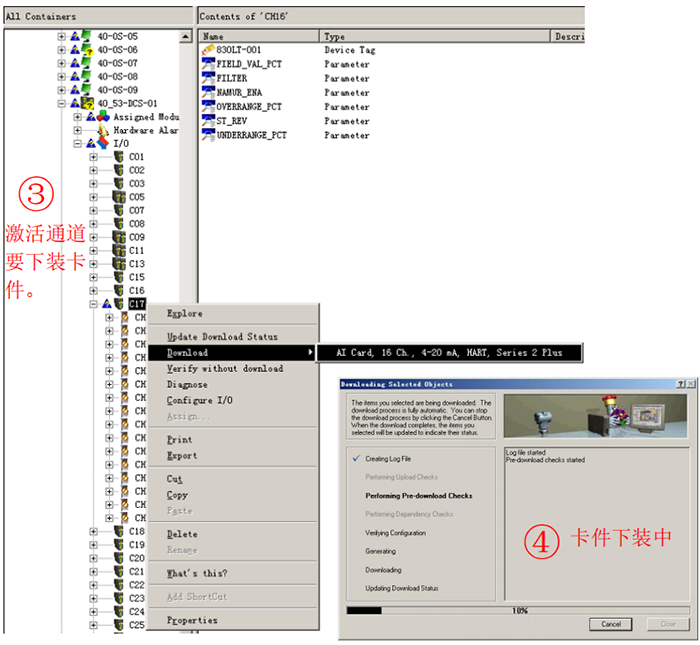

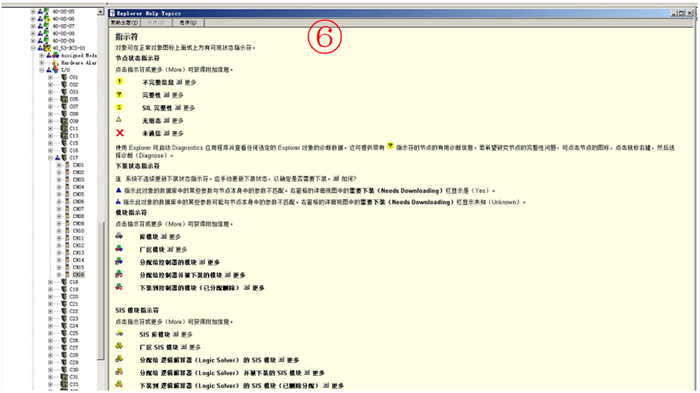

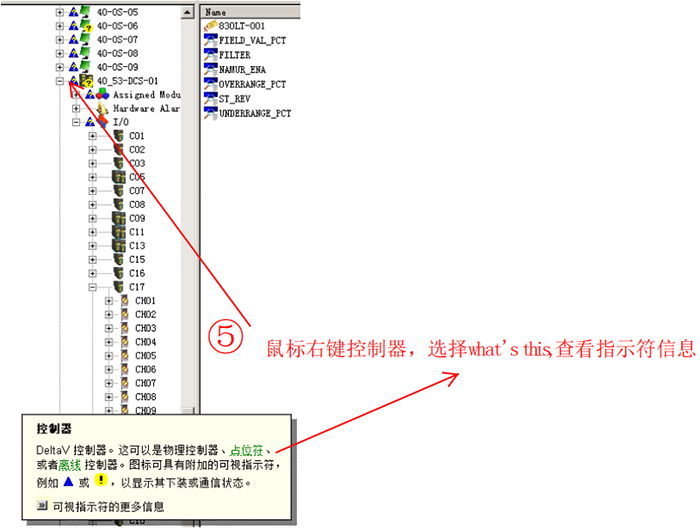

控制器、卡件指示符含义，一般下装后会消除。
3、下位机组态

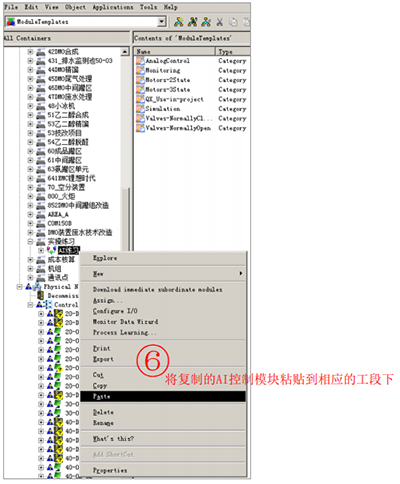

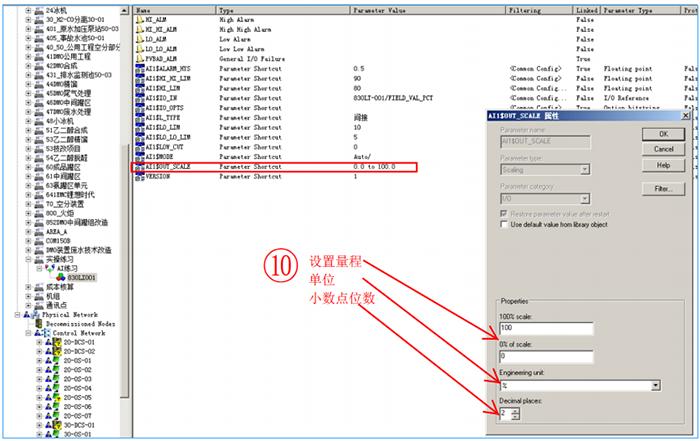

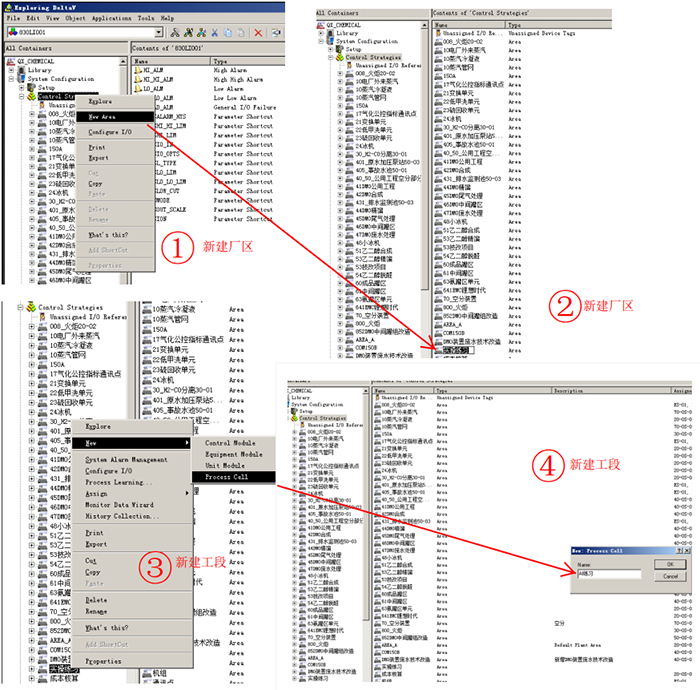

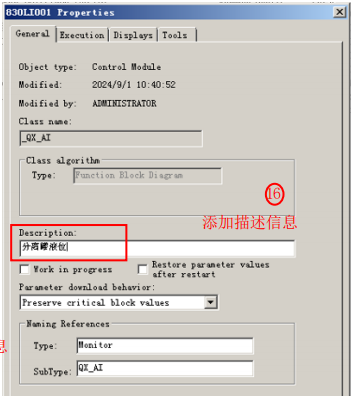

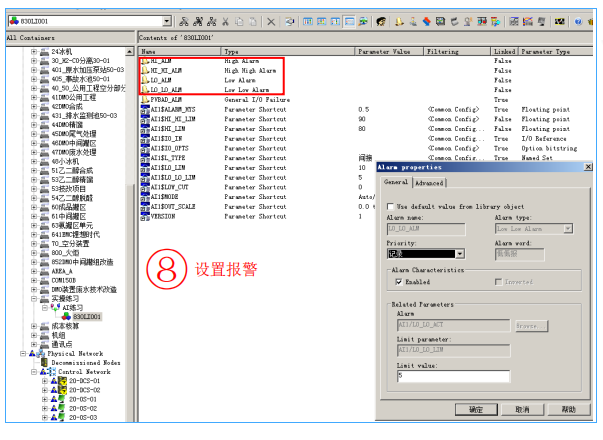

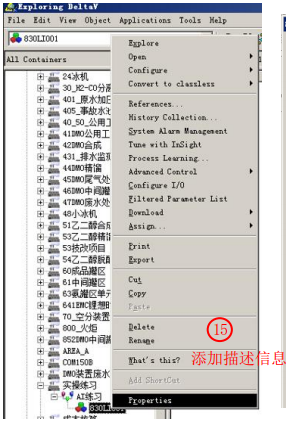

新建厂区和工段，组态控制模块(Ccontrol Module)

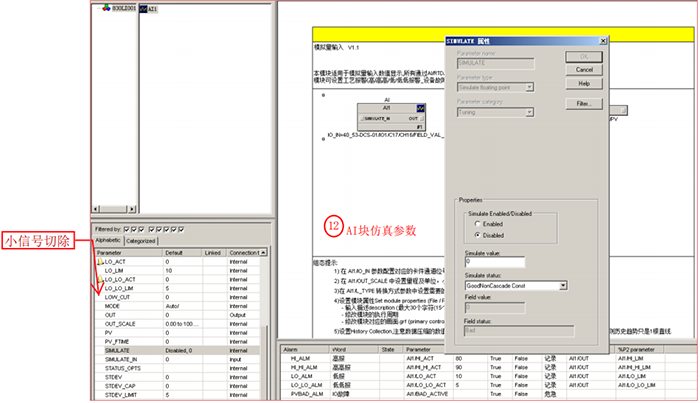

将控制模块分配到卡件所对应的控制器上硬通道CM不能跨控制器组态。

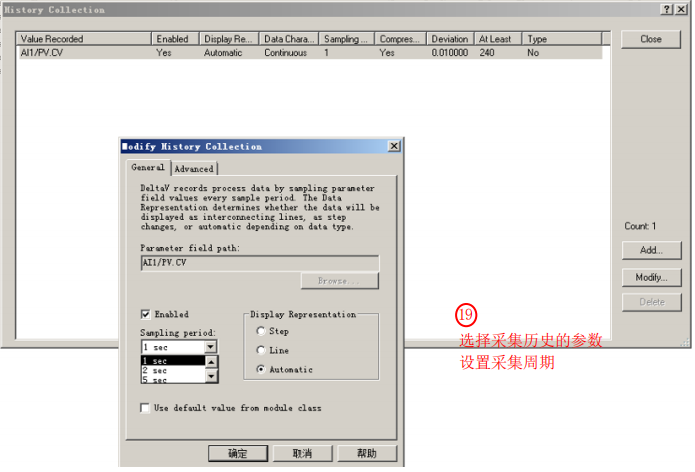

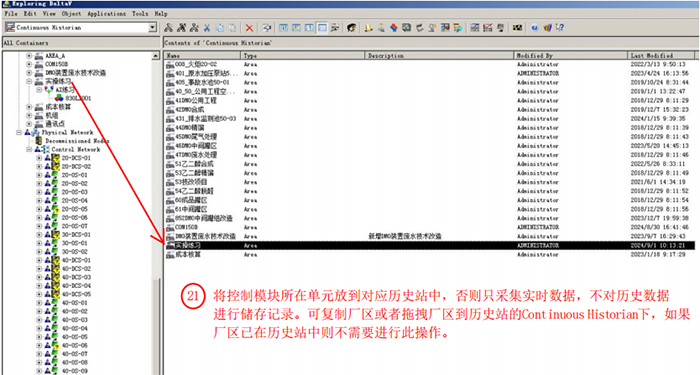

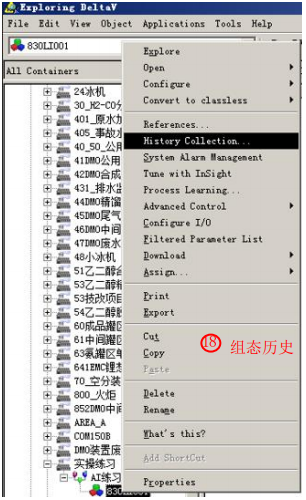

将控制模块所在单元放到对应历史站中，否则只采集实时数据，不对历史数据进行储存记录。可复制厂区或者拖拽厂区到历史站的Continuous Historian下，如果厂区已在历史站中则不需要进行此操作。

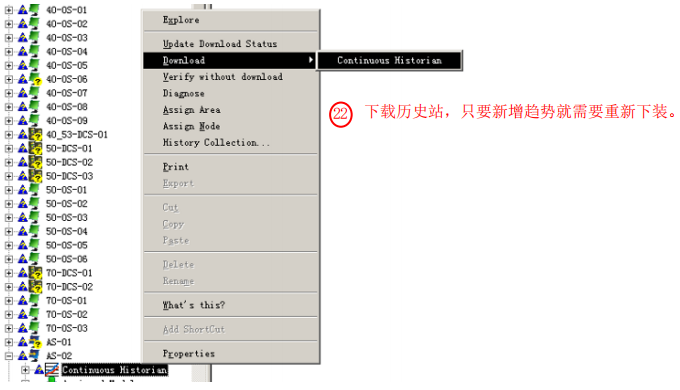

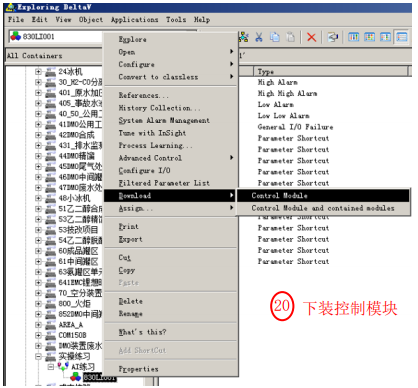

下载历史站，只要新增趋势就需要重新下装。
4、上位机组态

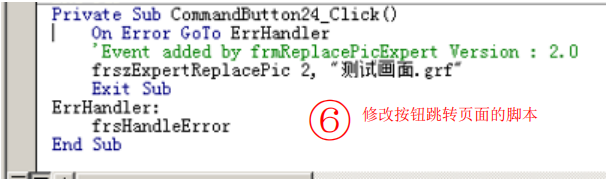

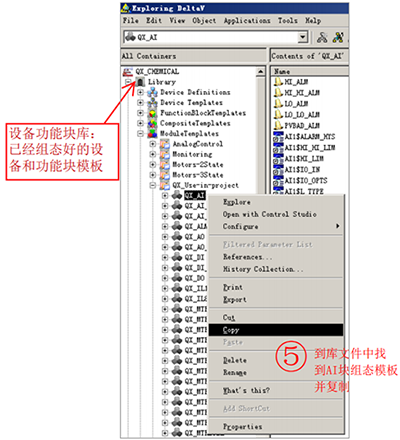

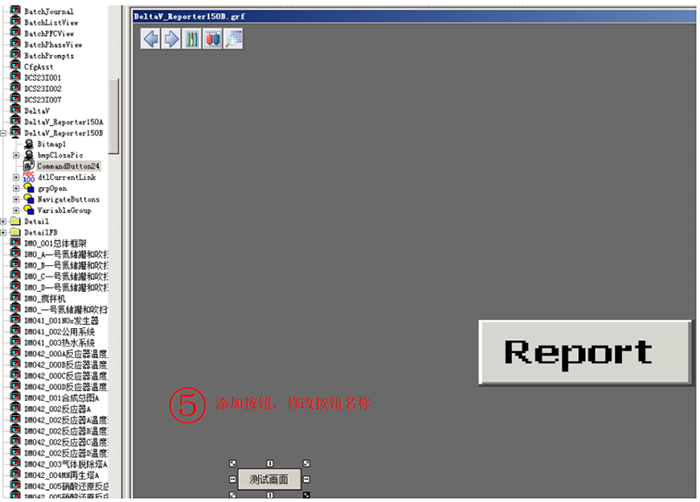

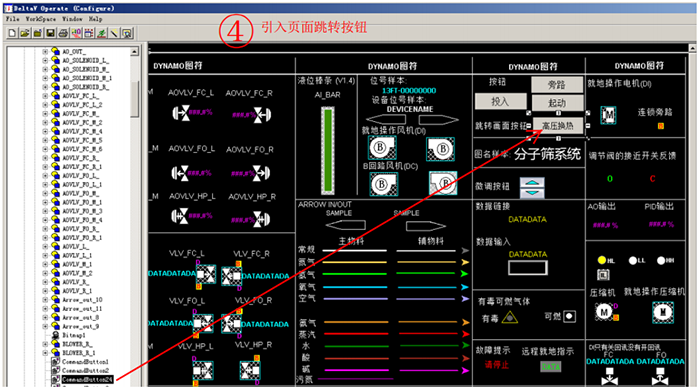

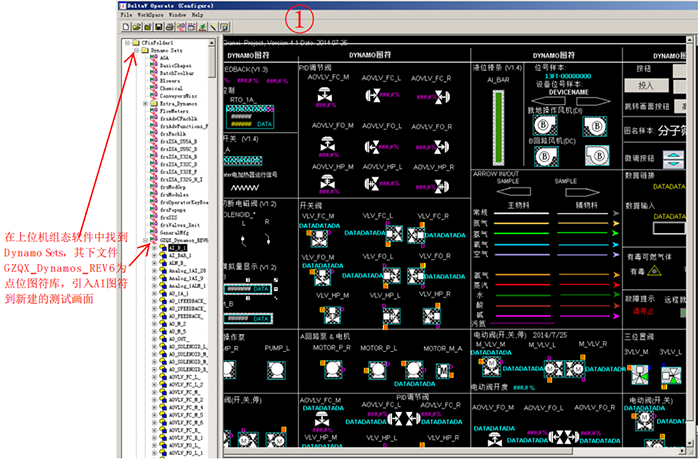

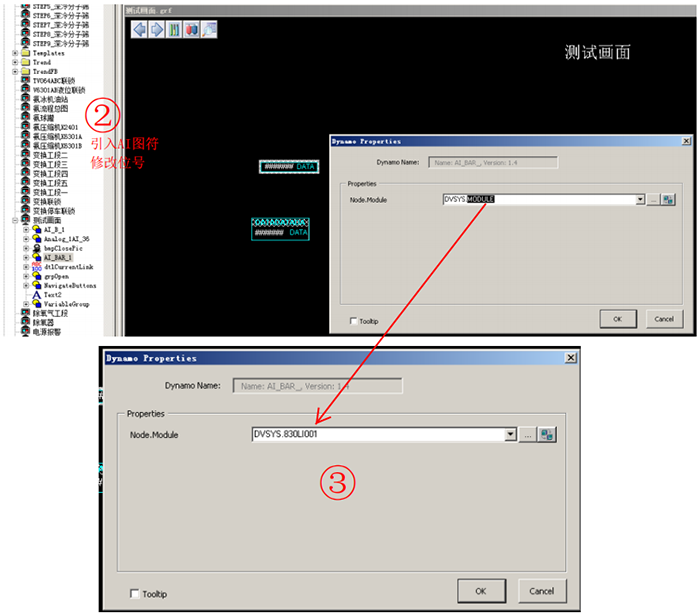

在上位机组态软件中找到Dynamo Sets，其下文件GZQX_Dynamos_REV6为点位图符库，引入AI图符到新建的测试画面
5、点位删除
实操任务完成。
总结
加点时，操作步骤：
1、先要确认该点位于哪个工段。
2、在下位机组态软件中确认，该工段的控制器下是否有空余点位。
3、去相应的机柜间系统柜查看空余点位的位置接线是否合适(点位与现场接线箱的校线位置是否较远、信号回路是否需要安全栅)选择合适的通道，做到心中有数。
4、确认通道后，下位机组态、接线，打点测试。

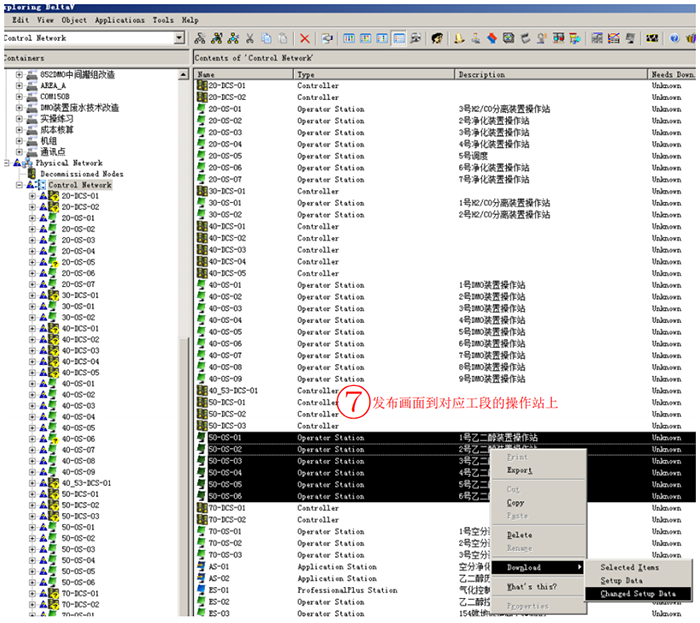

5、上位机组态，发布画面到对应操作站。
删点时，操作步骤：
1、删除上位画面，并发布。

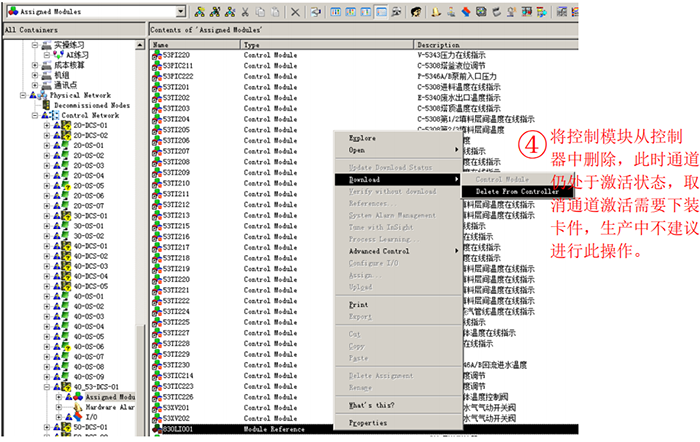

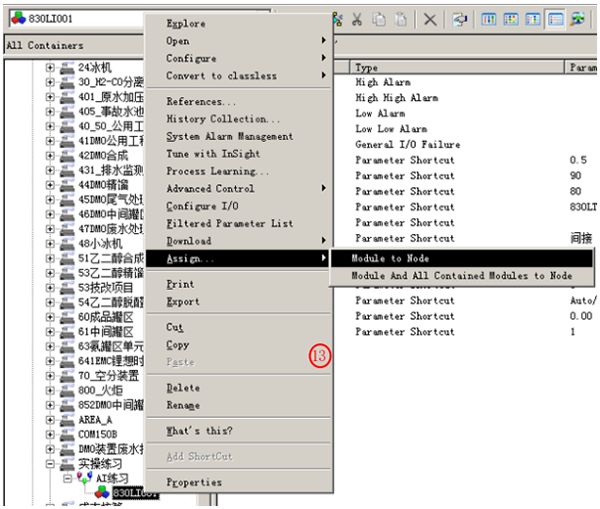

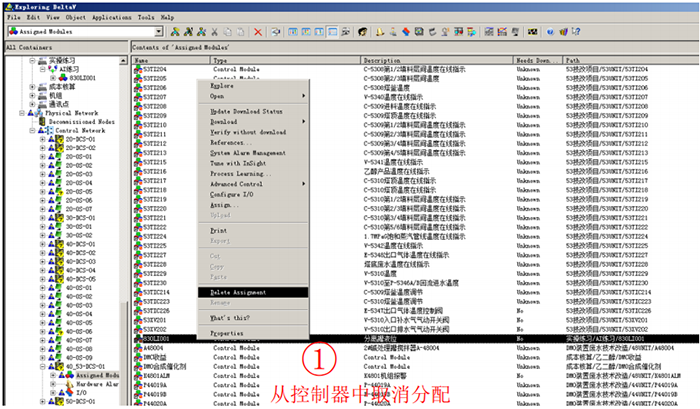

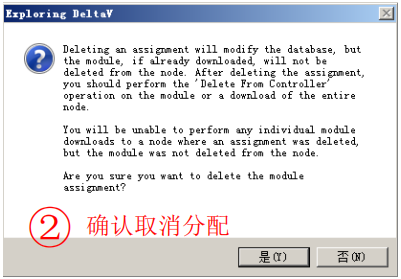

2、将CM(控制模块)从控制器中取消分配。

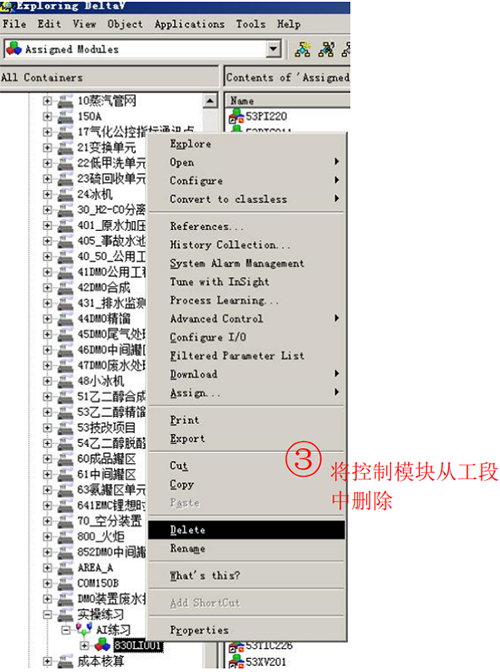

3、将CM从厂区或者工段下删除。
4、将CM从控制器的分配目录下删除。
作者：张振祥(黔希化工)
