一键启停程序，简单背后隐藏的编程逻辑秘诀，帮你轻松掌握复杂程序的编写技巧！编写一键启停程序的方法有很多，本文分享使用辅助点、SR置位/复位触发器、计数器、加法指令、递增指令INC和求反码指令INV实现一键启停程序的PLC编程，帮你打好编程基础、为你提供更多编程思路。

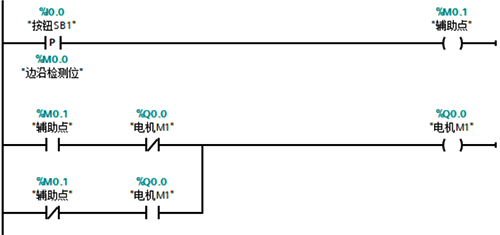

1、使用辅助点实现一键启停程序(一)
按下按钮SB1(I0.0)，辅助点(M0.1)导通一个周期，电机M1(Q0.0导通)。

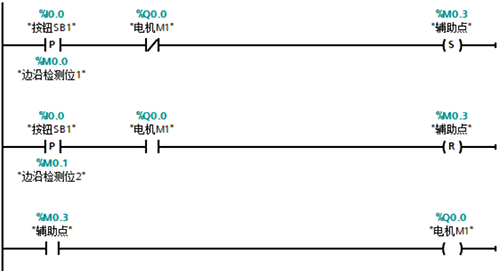

2、使用辅助点实现一键启停程序(二)
按下按钮SB1(I0.0)，置位辅助点(M0.3)，Q0.0导通，电机M1启动。
再次按下按钮SB1(I0.0)，复位辅助点(M0.3)，Q0.0断开，电机M1停止。

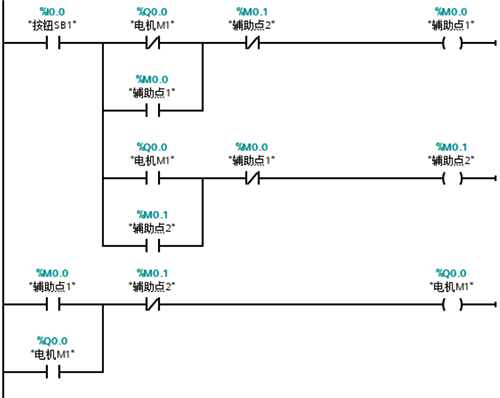

3、使用辅助点实现一键启停程序(三)
按下按钮SB1(I0.0)，辅助点1(M0.0)导通，Q0.0导通并自锁，电机M1启动。
再次按下按钮SB1(I0.0)，辅助点2(M0.1)导通，Q0.0断开，电机M1停止。

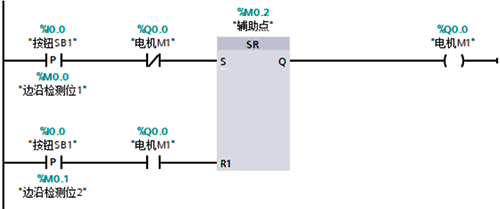

4、使用SR置位/复位触发器实现一键启停程序
按下按钮SB1(I0.0)，Q0.0常闭点接通SR触发器的S端，R1没有接通，Q0.0置位，电机M1启动。

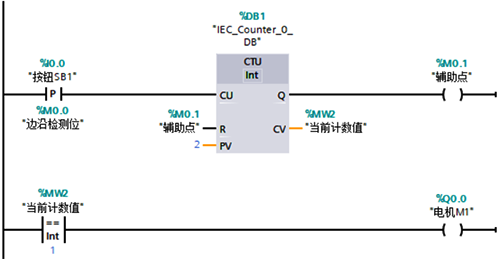

5、使用计数器实现一键启停程序
按下按钮SB1(I0.0)，CTU计数器加1，当前计数值(MW2)为1：MW2和1进行比较，数值相等，则Q0.0导通，电机M1启动。
再次按下按钮SB1(10.0)，CTU计数器加1，当前计数值(MW2)为2：此时复位计数器，且MW2和1比较，数值不相等，Q0.0断开，电机M1停止。

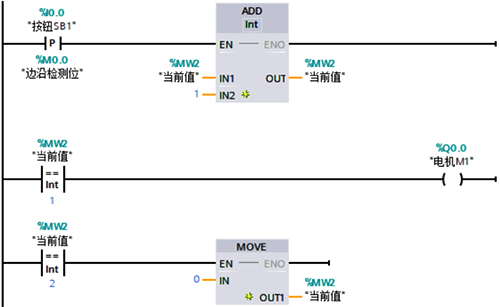

6、使用加法指令实现一键启停程序
按下按钮SB1(I0.0)，加法指令将当前值(MW2)加1，此时当前值等于1，Q0.0导通，电机M1启动。
再次按下按钮SB1(I0.0)，当前值(MW2)=2，此时不等于1，电机M1停止，且当前值等于2，将当前值清0。

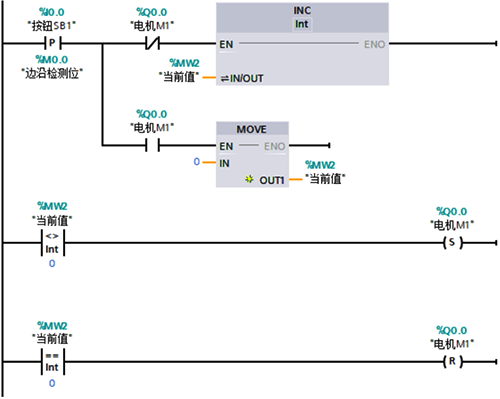

7、使用递增指令INC实现一键启停程序
按下按钮SB1(I0.0)，当前值(MW2，初始值为0)加1，判断当前值不等于0成立，Q0.0置位，电机MI启动。
再次按下按钮SB1(I0.0)，当前值(MW2)清0，判断当前值等于0成立，Q0.0复位，电机M1停止。

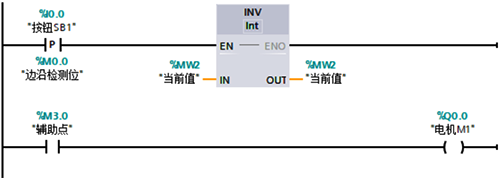

8、使用求反码指令INV实现一键启停程序
按下按钮SB1(I0.0)，求反码指令将当前值(MW2，初始值为0)各个位的状态取反，此时M3.0等于1，Q0.0导通，电机M1启动。
