那么什么是M(ANA )，ANA就是模拟量Analog的缩写，M(ANA)就是西门子模拟量模块的逻辑地。M(ANA)的主要作用就是作为测量回路的基准点，相当于一把尺子的0刻度。

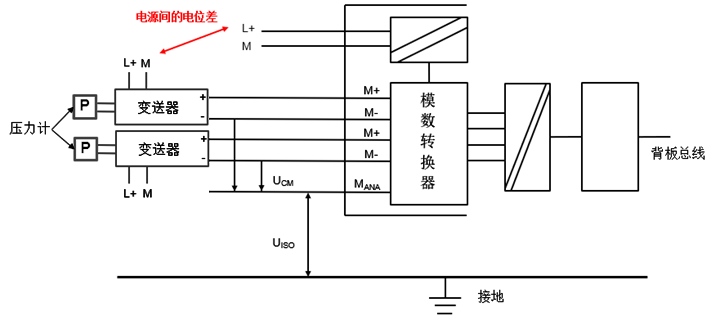

M(ANA)应该怎么连接呢？我们一起看一下下图：
模块的电源与变送器的电源相互独立，如果两者电源存在电位差，变送器的信号负端与模拟量输入的M-就存在共模电位差U(CM) 。如果U(CM)超过模块允许的限值，就需要将M(ANA)与M-进行短接，如果U(CM)与地的隔离电压U(ISO)超过模块限制，还需要将U(CM)与地进行连接，这时测量回路就被迫以大地为基准点了。
如果连接的是二线制电流传感器或者与模块电源相同的传感器，由于没有共模电位差U(CM)，不需要短接M(ANA)与M-。
在现场经常看到变送器使用电源的M端作为信号的负端，这种情况下整个测量回路的基准点就是电源的M端了，这时也需要将M(ANA)与M(或者M-)进行短接。
如果超过共模电位差U(CM)而没有短接M(ANA),转换后的测量值就会超上下限变成32767或者-32768，严重的情况下模块烧毁，所以说M(ANA)端子的连接非常重要！！！

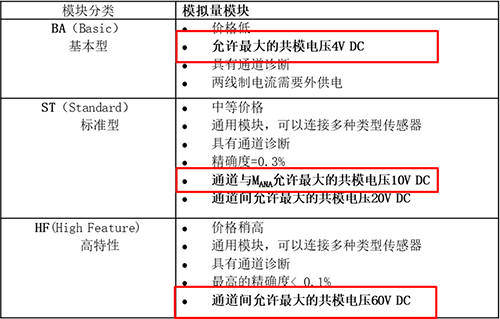

顺便提一下，不同等级模块M(ANA) 与信号负端U(CM)的限值也是不同的。基本型模拟量输入模块允许最大的共模电压是直流4V，标准型是直流10V，高特性是直流30V，通道间是直流60V,所以在条件允许的情况下，最好选择限值高的模块。
作者：崔坚(擅长西门子全集成自动化系统和技术，包括S7-PLC自动化系统，网络通讯，Profinet网络，工厂网络系统，工业远程通信，工业信息安全，工业边缘计算)
