Pt100铂热电阻测温异常的原因及处理

2024/10/5 0:14:00 人评论 次浏览 分类:温度测量  文章地址://www.e-cumulus.com/tech/5784.html

Pt100测温异常的原因
导致Pt100测温异常的原因是多种多样的。昌晖仪表在此列举几种常见原因。


1、现场接线存在松动的问题。由于所处的环境一般比较恶劣,特别是振动。在长时间的运行之后,会出现接线松动的现象。当出现接线松动时,会增加温度测量回路的线阻,使对温度的测量产生偏差。较常见的现象就是温度跳变,跳变的幅度不一。从趋势图上看,温度存在较多的毛刺,不平滑。


2、现场接线存在氧化的问题。同样是由于现场环境的恶劣,Pt100铂电阻通常工作在0-400℃、高湿的环境中,时间常了,接线会出现氧化现象,有时甚至连固定接线的螺丝都锈蚀脱落了。当测量回路中接线接头氧化时,同样会使测量回路的阻值增加,温度测量产生偏差。


3、测量回路串入电压的问题。有时Pt100元件的测量回路会串入电压,当有电压窜入后,相当于增加了温度热电阻的采样电压,温度就会升高,升高的速度、幅度不一。


4、Pt100接线端子板采样电压异常的问题。当采样电压偏高或偏低时,都会造成温度测量比实际偏高或是偏低。


5、Pt100元件损坏的问题。当Pt100元件已经已经损坏,在DCS显示上就已经直接显示了出来。这时,DCS上将会显示坏点。判断Pt100元件损坏的方法也简单,就是分别量取元件的引出线间的电阻值。这时的电阻值会很大或是处于开路状态,也有元件接线接地的情况发生。正常的Pt100元件,常温量取的电阻值应该在110Ω左右,量得的电阻值减去100Ω后经过换算的温度与现场的温度相符合。一般情况下我们认为Pt100是线性的,电阻温度系数为0.3851。如测得电阻为110欧姆时,温度=(110-100)÷0.3851=℃。


6、Pt100铂热电阻保护管磨穿、密封不好的问题。尤其在液体温度测量或负压工况测量中铂热电阻保护管破损,铂热电阻的测量温度会与实际温度存在较大差异。

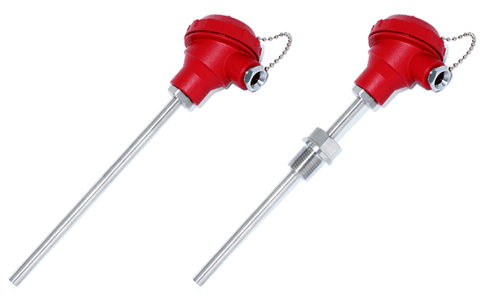

Pt100铂热电阻

Pt100测温异常的故障处理

怎样避免Pt100铂热电阻在使用中出现上述问题,昌晖仪表通常会进行如下检查和处理。

1、当接线松动时,我们将接线进行紧固,同时也会检查固定接线时是否使用了垫圈与弹簧垫圈,若没有的话,就要重新加装垫圈或是弹簧垫圈,以保证接线的紧固。


2、当接线氧化时,将氧化的部分清理或是直接将氧化的线头剪掉,剥出新的接线头。由于Pt100元件安装的问题,有时还会水积存在铂热电阻保护管、接线盒内和接线电缆内。此时应分析进水原因并加以改善,避免再发生相同的故障。


3、测量回路窜入电压,将接线拆除,直接对地放电即可,这属于治标不治本的方法。回路串入电压的原因不易找到,往往找不到彻底解决的办法。


4、Pt100元件损坏,建议直接更换。


5、Pt100铂热电阻保护管,建议根据工况法选用耐磨热电阻来延长使用寿命。


处理Pt100故障时要注意的问题

在处理Pt100温度异常故障时,要先进入逻辑检查该温度点是否用于逻辑判断、保护。若有,解除保护后方可进行工作,若是涉及机组重大安全保护的测点,则需要写出解除保护申请,在获得运行人员或厂部的书面批准后才能在解除保护后进行工作。若是没有联锁保护,也要在告之运行人员的前提下进行工作。因为有时温度点并不是坏点,只是偏低、偏高而已,若不解出保护,则有可能造成逻辑的错误判断和现关设备的误动。即使不涉及保护联锁,也有可能造成运行人员的错误判断而造成运行人员不必要的担心和操作。
