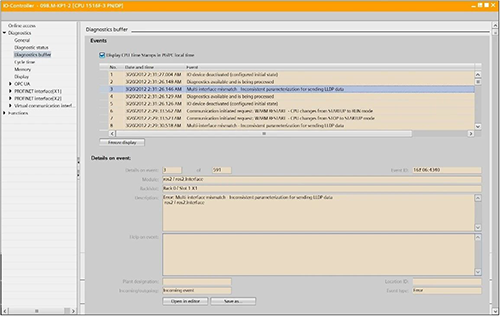

这个故障发生在一条使用夹具的产线上。每个夹具都配备了CPU1515F作为智能设备，并且通过一些复杂的设置与IO控制器X2接口相连。然而，使用”ReconfigIOSystem”在使能设备加入的过程中，IO控制器却报出了两个奇怪的错误：“Diagnostics available and is Being processed”和“Multi-interface mismatch-inconsistent parameterization for sending LLDP data”。
为了揭开这个故障的神秘面纱，我们决定进行抓包分析。通过 Bany 捕捉使能智能设备加入前后的报文，希望能找到故障产生的根源。我们发现子槽号0x8000为接口模块上存在错误1，Fault:Fault available，但详细原因却不得而知，只知道这与控制器诊断缓冲区中的提示“Diagnostic
