流量仪表流量测量单位、量程和精确度的选择应用规定

2024/8/8 19:09:18 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/5721.html

流量仪表种类在《一张图看懂自动化仪表种类有详细介绍,本文主要分享SH/T3005-2016《石油化工自动化仪表选型设计规范》对流量仪表流量测量单位、量程和精确度的相关规定。

1、流量仪表流量测量单位的选择应符合下列规定:
a)体积流量用:m/h、L/h;
b)质量流量用:kg/h、t/h;
c)标准状态下,气体体积流量用:Nm²/h(在0℃,0.101325MPa下)。

2、流量仪表量程的选择及应用应符合下列规定:

a)流量仪表方根量程范围:
1)满量程读数为0~10方根;
2)最大流量的量程读数不应超过9.5;
3)正常流量的量程读数应为6.0~8.5;
4)最小流量的量程读数不应小于3;

b)流量仪表线性量程范围:

1)满量程读数为0~100%线性;
2)最大流量的量程读数不应超过90%;
3)正常流量的量程读数应为40%~70%;
4)最小流量的量程读数不应小于10%;

c)流量仪表的方根或线性量程的选择应符合下列规定:

1)当选用差压式流量计测量气体、蒸汽流量时,差压流量变送器宜选择方根量程,开方运算及温度、压力补偿宜在控制系统或流量计算机内完成;
2)当选用差压式流量计测量液体流量时,差压流量变送器宜选择线性量程,开方运算宜在变送器内完成,不需要温度和压力补偿;
3)当选用差压式流量计作为特殊应用时,差压流量变送器应选择方根量程,在控制系统内实现开方运算及温度、压力补偿。

3、流量仪表精确度的选择应符合下列规定:

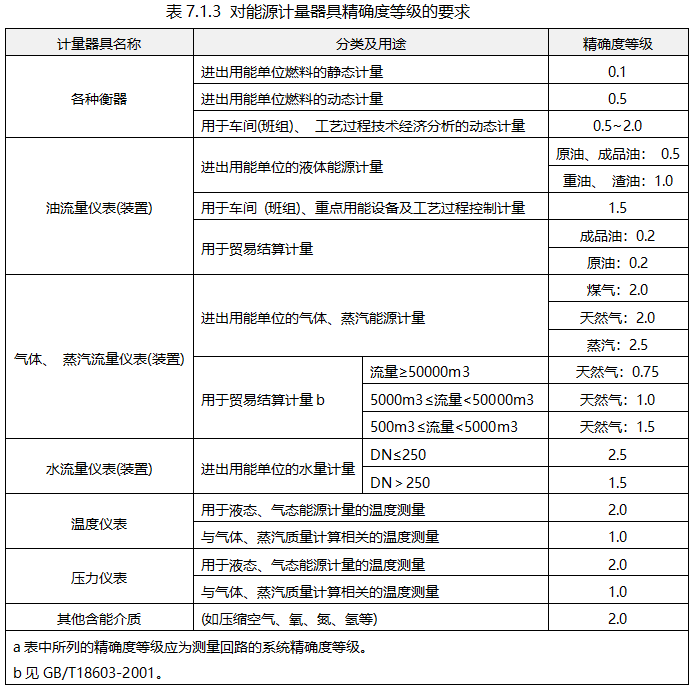

a)用作能源计量的流量计,应符合GB17167-2006的规定,其精确度等级应符合表7.1.3的规定;

对能源计量器具精确度等级的要求

b)其他流量仪表精确度的选择应满足工艺专利商对装置过程控制、监测、计量及性能考核的要求。
