1、电缆保护管的内径宜为电缆或导线束外径的1.5倍~2 倍。
2、电缆保护管的弯曲角度不得小于90°，其弯曲半径不应小于其外径的6倍，单根管子的弯头不应超过3个，直角弯不应超过2个。
3、电缆保护管应用卡子固定牢固，不应采用焊接方式固定。
4、电缆保护管的加工应符合下列要求:
①管口光滑、无毛刺或尖锐的棱角。
②在弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%。

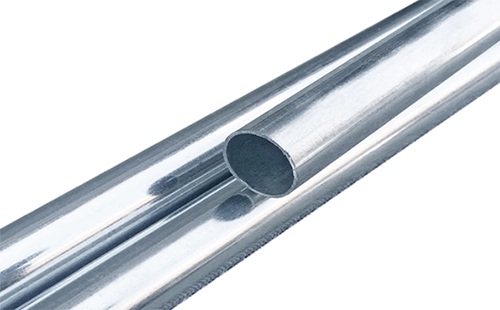

③金属保护管应采用镀锌管，镀锌管镀锌层剥落处应涂以防腐漆。
5、电缆保护管或保护框引入落地式盘柜时，露出地面高度宜为30mm~50mm；管口至悬挂式箱柜底面的距离宜为300mm~400mm，或通过连接附件直接与箱柜底部的电缆进线孔连接。
6、电缆保护管的连接应符合下列要求：
①金属管连接牢固，两管口不得错口，且不得直接对焊，采用套管套接后焊接或套螺纹接头连接，套管或带螺纹的管接头长度不应小于管外径的2.2倍，明敷电缆保护管可采用专用电缆保护管连接接头对接。
②两段金属管连接不宜用金属软管过渡。
③硬质塑料管采用插接时，其插入深度宜为管子内径的1.1倍~1.8倍，在插接面上涂以胶合剂黏牢密封;采用套接时套管两端应封焊。
④与电缆桥架、电线槽连接，宜从其侧面用机械加工方法开孔，并使用专用接头固定。
⑤与设备连接宜采用金属软管两端套专用接头附件连接，金属软管的长度不宜大于1.2m。
7、在室外和易进水的部位，电缆保护管管口应低于设备进线孔，从设备下方引入，并封堵严密。
8、电缆保护管的埋设深度应大于其1倍弯曲半径。
9、并列管相互间宜留有不小于20mm的间隙。
