Ⅲ类灯具的配电及保护问题

2024/7/23 23:55:49 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/5694.html

Ⅲ类灯具是采用特低电压(ELV)供电的灯具,即灯具供电电源电压为交流不超过50V或直流不超过120V。现在使用十分广泛的LED照明灯具,采用ELV供电的Ⅲ类LED灯具比较多。

ELV包括安全特低电压(SELV)系统和保护特低电压(PELV)系统,前者是在正常条件下不接地特低电压系统,后者是在正常条件下有接地保护的特低电压系统。多数的Ⅲ类LED灯具采用SELV供电,很少采用PELV。


根据强制性工程建设规范《建筑电气与智能化通用规范》GB55024-2022第4.4.3条规定,采用安全特低电压(SELV)供电的照明回路应设置过负荷和短路保护。在图示中有相应的示意图加以说明,便于理解该条款。



与Ⅱ类LED灯配电相似,Ⅲ类LED灯具的配电回路也不需要PE线,只有相线和中性线。由于没有PE线,因此,Ⅲ类LED灯具的配电回路无需设置剩余电流动作保护(RCD)。

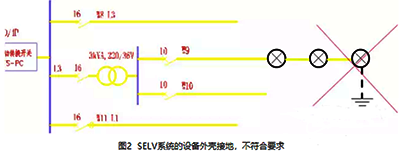

实际工程时常出现错误的应用,如下图所示的SELV回路,安全隔离变压器后面的灯具外壳接地。这是用电设备金属外壳接地的“惯性”思维所致!



并不是所有的用电设备金属外壳都需要接地。
