Ⅱ类灯具的配电及保护

2024/7/19 22:47:44 人评论次浏览分类：电工基础文章地址：//www.e-cumulus.com/tech/5690.html

Ⅱ类灯具采用双重绝缘或加强绝缘，双重绝缘是既有基本绝缘又有附加绝缘构成的绝缘。其中附加绝缘是除了基本绝缘外，用于故障防护附加的单独绝缘，其目的是基本绝缘一旦损坏附加绝缘还可防止触电，它是在基本绝缘之外附加的一种独立绝缘，附加绝缘又称辅助绝缘或保护绝缘。加强绝缘是危险带电部分具有相当于双重绝缘的电击防护的绝缘。加强绝缘是单一的绝缘结构，构成绝缘层的绝缘材料不能拆分成基本绝缘和附加绝缘。

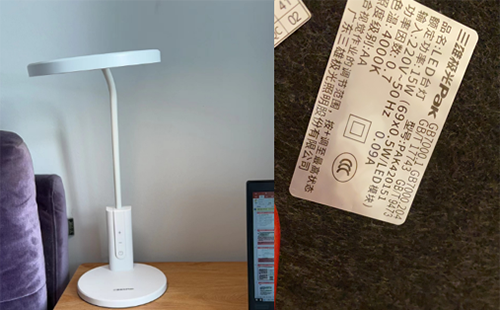

图1 双重绝缘或加强绝缘的LED台灯

Ⅱ类灯具可为整体定型产品，也可在基本绝缘的灯具外加装不低于IP××B或IP2×的绝缘外壳。由于Ⅱ类灯具绝缘能力得到了提升，所以该类灯具不需要接保护接地导体(PE)，灯具上也没有接地端子。即使双重绝缘或加强绝缘的LED台灯，其插头也没有接地脚。

因此，Ⅱ类LED灯配电回路不需要PE线，只有相线和中性线。Ⅱ灯具由于没有PE线，因此，无需设置剩余电流动作保护(RCD)。

对于分体的LED灯具，终端照明配电箱至Ⅱ类驱动电源采用两芯线(L、N)，驱动电源到灯具本体由灯具厂家确定，这段线路可视为灯具内部线路。工程实践表明，这段线路出问题不少，主要是电线敷设过程中造成其绝缘划伤。因此这段线路需要穿管保护。
