关于压力表缓冲管作用和应用

2024/7/12 13:48:07 人评论 次浏览 分类:压力测量  文章地址://www.e-cumulus.com/tech/5680.html

压力表缓冲管也称为压力表弯管、冷凝管或虹吸管,是连接压力表或压力变送器与被测介质(如液体、蒸汽和可凝性气体)的管道系统中的一个关键组件。

在设计和安装压力测量系统时,我们需要综合考虑具体安装位置、介质类型、温度、压力以及环境条件来选择合适的缓冲和冷凝措施,以确保测量结果的准确性和系统的稳定运行。


工程实际中,压力表缓冲管/冷凝管的功能完全可以由压力表管弯单一组件来实现,通过特定的形状和材质(如碳钢、不锈钢、铜质等)的选择,压力表缓冲管同时提供缓冲和冷凝的作用,不仅简化了系统结构,还降低了成本。


压力表缓冲管通常是一段具有一定弯曲形状的管道,用于在压力表或压力变送器与测量介质之间提供一个过渡。常见的压力表缓冲管有两种形式,一种是环形弯,另一种是U形弯。压力表缓冲管看似很简单且不太起眼,实际上却是发挥了很关键的作用,它可以说是理工学工程实践的智慧产物,接下来是昌晖仪表关于压力表缓冲管作用和应用的详细阐述。

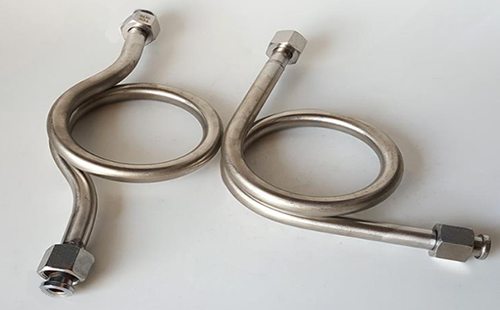

压力表缓冲管

1、压力表缓冲管的作用

压力表缓冲管的主要作用包括但不限于:

①连接作用
压力表缓冲管允许被测介质经其从管道或设备中流入压力表或压力变送器以便进行测量,起到基础却重要的导通连接的作用。并且压力表缓冲管允许在安装时根据实际需要调整方向和位置,实质上提供了更好的安装灵活性。


②缓冲作用
压力表缓冲管可以有效缓冲被测介质对压力表弹簧管或压力变送器膜片的瞬间冲击并减少由此带来的测量误差,这种缓冲作用对于防止或改善因介质流动不稳定而导致的压力测量值波动非常重要。


③降温作用
因为压力表缓冲管本身具有一定的长度,所以当介质流过管弯的时候能够达到适当降温的效果,减少过高温度可能影响压力表或压力变送器的测量精度和使用寿命,这一点对于测量高温介质尤为重要。


④冷凝作用
当测量介质为蒸汽时,压力表缓冲管内的冷却表面可以使得蒸汽冷凝成液体,或者大幅降低介质的工况温度,从而在保护压力表或压力变送器的同时有助于压力测量更为准确。


⑤减振作用
压力表缓冲管还起到了减振器的作用,大大减少介质在设备及管道中高速流动所产生的振动对压力测量的准确性和安全性的影响,确保压力表或压力变送器的测量值更加准确可靠。


⑥保护作用
对于具有腐蚀性或高温的介质,压力表管弯可以通过减少介质与压力表或压力变送器直接接触,保护内部传动机构和元件免受介质温度、介质腐蚀性的损害,从而延长设备的使用寿命。


2、压力表缓冲管的安装

压力表缓冲管的安装注意事项主要包括以下几个方面:

①位置选择
一般来说,我们应将压力表缓冲管放置在被测量介质的侧面,并避免安装在管道弯曲、分叉及流束形成涡流的区间。当管道中有突出物(如RTD热电阻、节流装置等)时,取压口应选择在其前面。若条件所限必须选择在调节阀门附近取压,取压口与阀门的距离建议满足最小要求,若取压口在阀门前,距离应不小于2倍管径,若取压口在阀门后,距离应不小于3倍管径。


②方向选择
压力表缓冲管的方向最佳实践应垂直于流体流动方向,这样可以最大限度的确保流体在表弯内能够平稳流动,减少瞬时冲击和脉动。


③预留长度
压力表缓冲管安装时需要预留一定长度,以便于灵活调整具体的方向和高度。一般情况预留长度约为25~50mm,具体长度建议根据现场实际情况来最终确定。


④支撑固定
压力表管弯在安装后应进行适当的支撑固定,以防止其松动和振动。建议在安装处提前预留好支架,并确保支架和安装位置足够牢固,这对于保持压力表管弯的稳定性和压力测量的准确性都非常有帮助。


⑤密封标准
在压力表管弯安装过程中,需要正确选择密封标准。特别是对于温度较高或介质腐蚀性较强的应用,必须恰当选择高温密封材料或耐腐蚀密封材料,同时要注意密封垫片的加厚和密封强度的加强,以防止泄漏现象的发生。


⑥排气装置
如果压力表缓冲管安装在管道弯头处,应根据被测介质情况,考虑在最低点安置排泄冷凝液体装置或在最高处安置排气装置。为了保证不致因大量积存而影响测量的准确度,冷凝液体或气体要安排定期排放。


⑦安全操作
在进行压力表缓冲管安装时,务必要遵守相关安全规程,根据被测介质的性质(如温度、压力、腐蚀性等),选择合适的材质和规格,操作前要熟悉设备,穿戴好个人防护用品(PPE),并保持安全距离。


综上所述,压力表缓冲管在石油、化工、天然气、制药和造纸等行业中都有着非常广泛的应用,并在保护压力表和压力变送器、提高测量准确性和稳定性方面发挥着重要作用。在压力表缓冲管选择和安装时,需要根据具体的介质种类、现场环境及压力表或压力变送器类型等因素来综合考虑。
