西门子定位器调整步骤

2024/7/9 1:54:58 人评论 次浏览 分类:控制阀  文章地址://www.e-cumulus.com/tech/5678.html

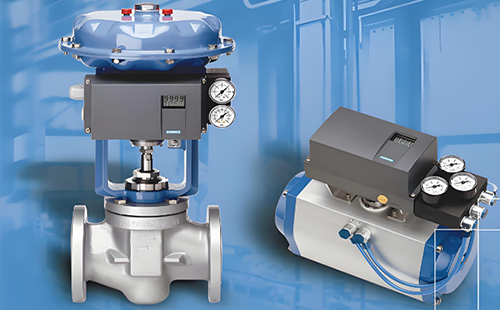

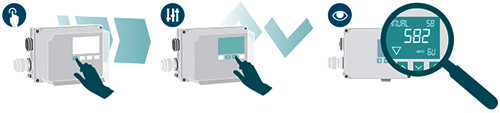

西门子定位器

一、西门子定位器调试前准备工作
1、接汽源,再接电源,将电流给到4mA以上。
2、如定位器没有调试过,这时显示屏中应出现P进入组态,先按“+”再同时按“-”,反之相同,看阀门的最大点或最小点。
3、看最小点应在5-9之间,不对调定位器的黑色齿轮。看最大点应不超过95,调最小点尽量接近5。
4、用“+”、“-”键将阀门行程调到50%,调试前准备工作完成。
注意:如果定位器调试过必须清零,清零步骤为:按手键进入(新出的为50,最初的为55),再按“+”5秒出现OCAY,再按手键5秒,出现C4抬手出现P,进入组态后调试步骤同以上2、3、4相同。

西门子定位器初始化的调校

二、西门子定位器初始化的调校步骤

1、执行机构的自动初始化
注:自动初始化前一定要正确设定阀门的开关方向!否则初始化无法进行!

①正确移动执行机构,离开中心位置,开始初始化。

直行程选择:;角行程选择:,用“+”,“-”键切换;

②短按功能键,切换到第二参数并显示:
,用“+”,“-”键切换;
注:这一参数必需与杠杆比率开关的设定值相匹配。

③用功能键切换到参数三,显示如下:
,如果你希望在初始化阶段完成后,计算的整个冲程量用mm表示,这一步必须设置。为此,你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。

④用功能键切换参数四,显示如下:


⑤下按“+”键超过 5 秒,初始化开始并
显示:初始化进行时,“RUN1”至“RUN5”一个接一个出现于显示屏下行。
注:初始化过程依据执行机构,可持续15分钟。

有下列显示时,初始化完成。


在你短促下压功能键后,出现显示:
通过下按功能键超过5秒,退出组态方式。约5秒后,软键显示将出现。松开功能键后,装置将在Manual方式,按功能键将方式切换为AUTO,此时可以远控操作。

2、执行器手动初始化

利用这一功能,不需硬性驱动执行机构到终点位置即可进行初始化。杆的开始和终止位置可手工设定。初始化剩下的步骤(控制参数最佳化)如同自动初始化一样自动进行。

直行程执行机构手动初始化的顺序步骤。


①对直行程执行机构实行初始化。通过手工驱动保证覆盖全部冲程,即显示电
位计设定处于P5.0 和P95.0的允许范围中间

②下按功能键5秒以上,你将进入组态方式。

直行程选择:;角行程选择:,用“+”,“-”键切换;
③短按功能键,切换到第二参数并,用“+”,“-”键切换。
注:这一值必需与传送速率选择器的设定相对应。(33°或90°)

④用功能键切换到参数三,显示如下:
如果你希望初始化过程结束时,测定的全冲程用mm 表示,你需要在显示器中选择与驱动销钉在杆刻度上设定的值相同,或对介质调整来说下一个更高的值。

⑤通过下按功能,选择参数五并
显示:

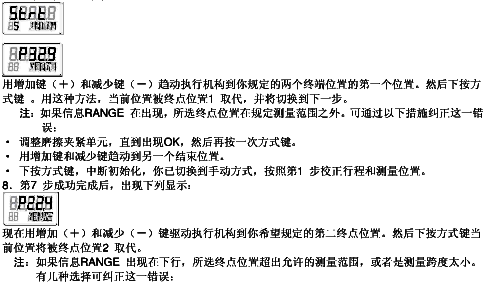

⑥1)先按住“-”再同时按住“+”键,快关阀门(显示在6.5左右),否则调节黑色旋钮调节,使其在范围内。

注:如果按此操作显示的数是减小的,请先调整执行器的开关方向;

2)然后先按住“+”再同时按住“-”键,快开阀门。开展后观察显示应在95以内,否则调节黑色旋钮,使其在正常范围内,然后下按功能键确认;


3)先按住“-”再同时按住“+”键快关阀门,显示应在5到9之间,然后按下功能键确认;


4)初始化自动开始。


5)初始化的停止是自动出现的。RUN1到RUN5顺序出现在显示屏的下行。当初始化已全部完成时,出现如下显示:
按功能键超过5秒,离开杆组态方式。接近5秒后,软键显示将出现。松开功能键后,装置将在Manual方式,按功能键将方式切换为AUTO,此时可以远控操作。
注:改变调整门的开关方向,需要调整定位器的7和38项,两项同时用“+”、“-”键更改,两项的设置必须要相同。

手动初始化时,出现图片时,下按“+”键5秒以上,开始初始化显示,
