信号选择器的功能与应用
信号选择器的功能主要是从两路信号中选择一路作为输出信号,输出控制方式包括自动高选、自动低选以及通过外部开关量或电平信号控制选择一路输入信号输出。信号选择器在工业控制中有着广泛的应用,尤其是在安全保护控制系统中。
信号选择器的典型应用
1、选择性控制系统中的应用
在压缩机控制系统中,可以通过一个低值信号选择器来管理流量与压力控制系统。压力与流量系统的调节器均选用PID调节器。当压力或流量超过给定值时,选择器会选择相应的信号作为输出,从而调整压缩机的输出流量与压力。
2、利用高值选择器作检测信号的过功能保护装置
在原子能反应堆或化学反应器中,温度控制是非常重要的。通过在不同位置安装若干热电偶,并通过温度变送器将信号引到一个高值信号选择器组,可以实现对最高温度的监控,防止局部过热。即使部分热电偶故障,系统仍然可以继续运行,提高了安全可靠性。
3、信号选择器用于协调系统的动作顺序
在一些生产过程中,为了避免生成副产品或导致爆炸,甚至为了节能等原因,对控制系统动作的先后顺序都有明确的要求。例如,在重油燃烧过程中,规定生产负荷增加时先增风后增油,生产负荷减少时先减油后减风。这种系统一般需要两台信号选择器(高值选择器和低值选择器各一台)来协调系统间动作的顺序。
4、信号选择器防止除法器输出越限
在除法器运算中,如果出现除数小于被除数的情况,除法器的输出可能会超出仪表信号的范围。通过使用高值信号选择器,可以防止这种现象反映到除法器中,从而避免输出越限的问题。

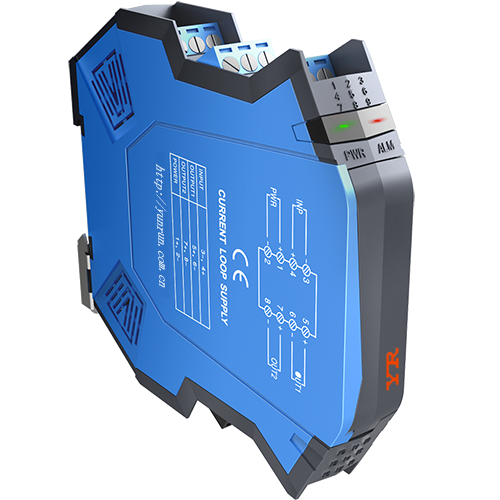

![信号选择器YR9033A 信号选择器YR9033A](/upload/202407/05/202407051531514587.png)
信号选择器的具体型号与功能
例如,型号为YR9033A的信号选择器具有以下特点:
功能:从两路信号中选择一路作为输出信号。
输出控制方式:自动高选、自动低选、通过外部开关量/电平信号控制选择一路输入信号输出。
隔离输出:将选出的信号与输入信号、电源进行隔离输出。
信号选择器在工业控制中扮演着重要角色,通过选择合适的信号输出,可以实现对系统的有效控制和保护。无论是高值选择器还是低值选择器,都在各自的领域中发挥着重要作用。了解并掌握信号选择器的应用知识,对于工控人员来说是必不可少的。
