本次新标准GB/T50034-2024与GB50034-2013版的老标准相比,内容方面的改动较大,其中更是对健康照明、绿色节能、驱动电源这些内容新增了相应的规定,尤其是在指标要求上。下面昌晖仪表将新标准GB/T50034-2024有改动的地方用绿框标出,新增的内容用红框圈出,以方便大家查阅。

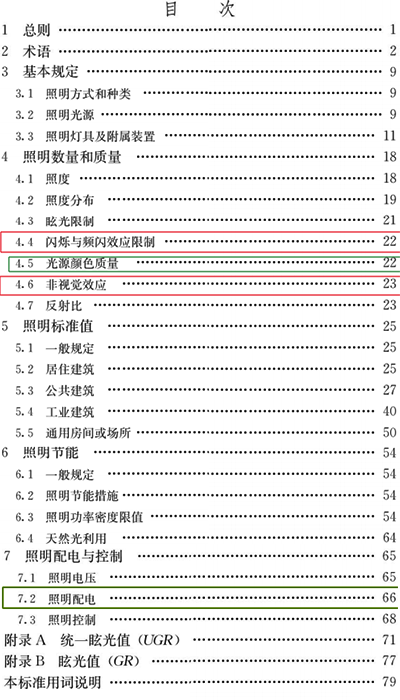

咱们先从目次开始看看有哪些调整
![](/upload/202407/03/202407031611435738.png)
新增:在目次中可以看到,第四章中的4.4闪烁与频闪效应限制与4.6非视觉效应为新增内容,大家了解时需重点关注。
改动:4.5光源颜色质量,比旧标中多了质量内容;第七章的7.2照明配电 旧标准为照明配电系统,以上是目次部分。
其次我们来看看术语部分
![](/upload/202407/03/202407031620166867.png)
![](/upload/202407/03/202407031621225103.png)
![](/upload/202407/03/202407031622170434.png)

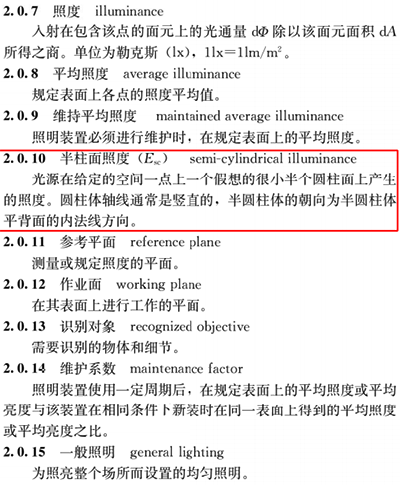

2.0.1绿色照明定义进行了修改,增加了安全舒适(以后类似改动不再赘述)
2.0.2新增了健康照明定义(凡是新增内容,我们都需要重视)
![](/upload/202407/03/202407031629374866.png)
![](/upload/202407/03/202407031630200269.png)

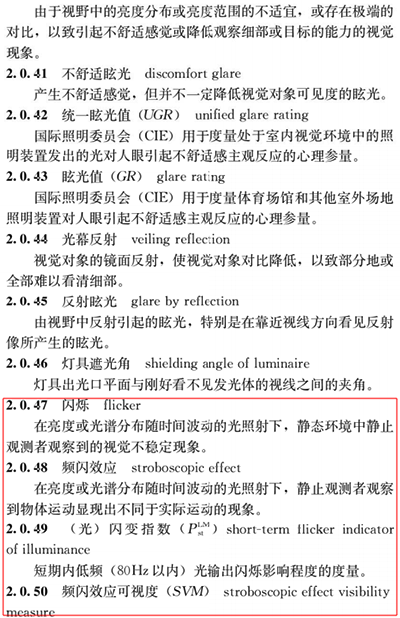

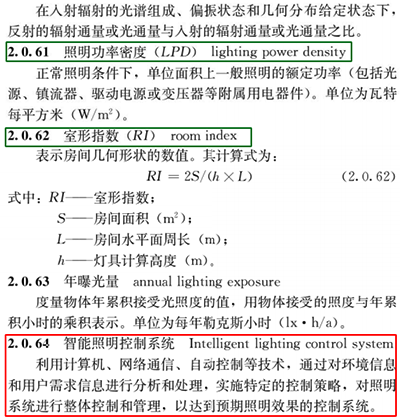

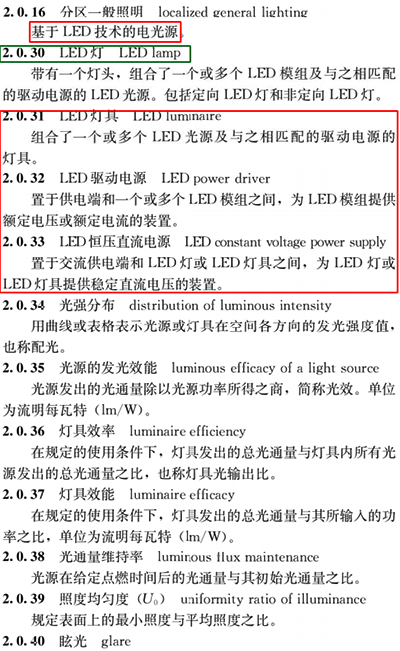

在术语中,新增的闪烁、频闪效应、(光)闪变指数、频闪效应可视度、非视觉效应以及智能照明控制系统这些需引起我们重视。
在新增的2.0.59非视觉效应 在一些标准中也加入了这个条款,所以当涉及到此类标准的项目时必须注意。
![](/upload/202407/03/202407031633188128.png)

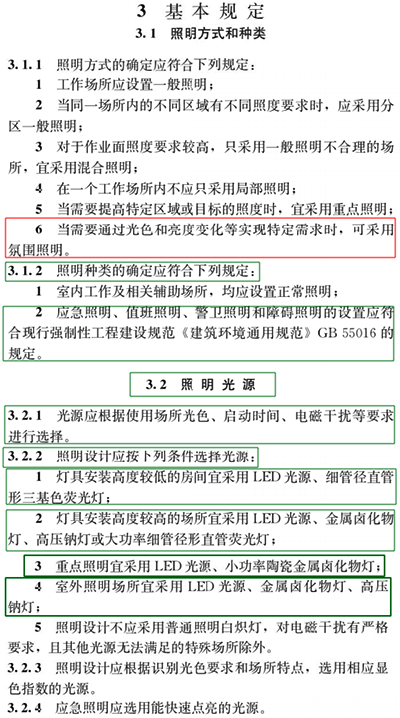

下面我们接着看第三部分 基本规定
![](/upload/202407/03/202407031638277718.png)
3.2.1光源使用场景中增加了电磁干扰,比如电视台、通讯室、演播厅等场所,需要考虑灯具的电磁干扰,大家在做设计时一定要注意。
3.2.2中照明采用的光源更改为LED,旧标准中主要采用的是荧光灯。
3.2.2中的第3、4对措词进行修改
![](/upload/202407/03/202407031642354351.png)

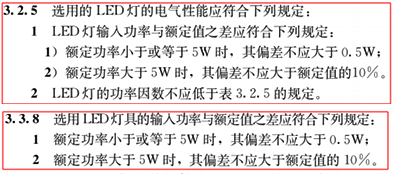

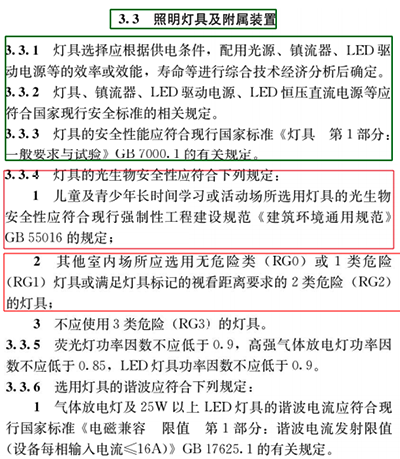

新增的3.2.5条第1款与3.3.8条的内容重复
![](/upload/202407/03/202407031644419612.png)

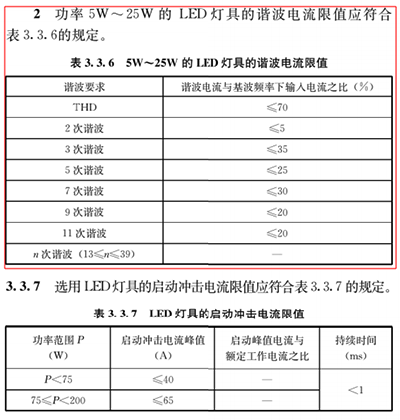

新增的3.2.5条第2款与3.3.5条内容重复,且标准不一致,遇到这种情况,建议最好还是采用高标准为妥。
![](/upload/202407/03/202407031648209344.png)

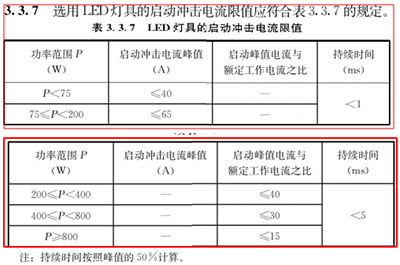

新增的3.2.5条第5款与3.3.7条也出现重复且不一致的情况,3.2.6-1条与3.3.9条也有重复的情况。
我们接着3.2.6往下看
![](/upload/202407/03/202407031649547614.png)

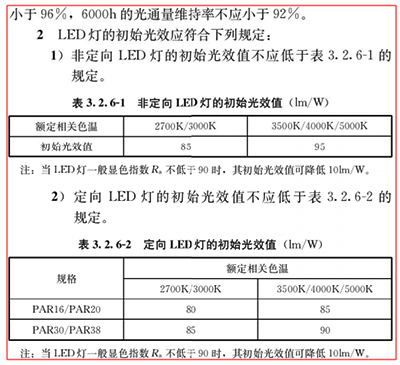

表3.2.6-1与表3.2.6- 2中分别对LED灯具不同色温的初始光效值给出相应的规定,对于显色指数Ra不低于90的灯具,可降低10lm/W,同时还对LED细分为非定向与定向2类。
![](/upload/202407/03/202407031654416423.png)
![](/upload/202407/03/202407031655369099.png)
![](/upload/202407/03/202407031657027144.png)
![](/upload/202407/03/202407031659125692.png)

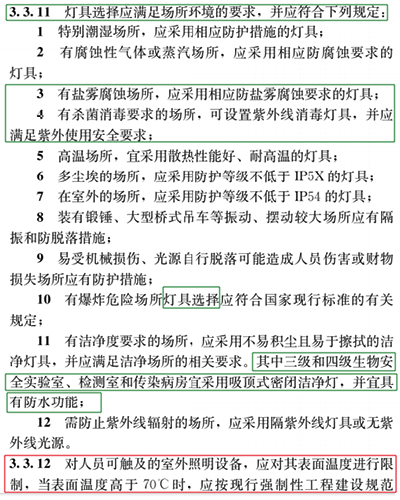

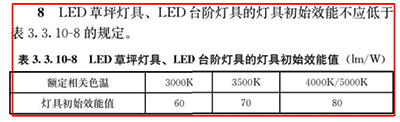

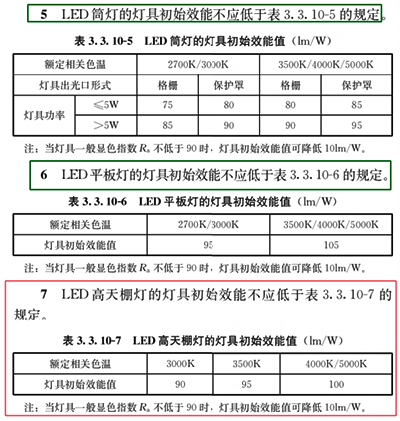

3.3.10条款中5、6进行调整,7、8进行新增
![](/upload/202407/03/202407031714051756.png)
![](/upload/202407/03/202407031715060992.png)
![](/upload/202407/03/202407031716354908.png)

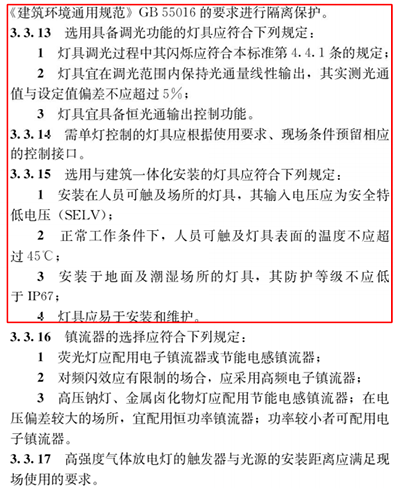

我们在选择灯具时必须符合上面的这些条款,尤其新标准中3.3.12这一条,当我们选用传统光源的灯具时,其表面温度一般都会高于70度,所以我们一定要按照GB55016 《建筑环境通用规范》中的要求进行隔离保护。
![](/upload/202407/03/202407031718102814.png)

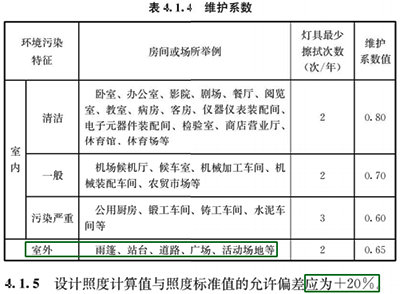

在新标准4.1.5条款中,已将旧标准中不应超过±10%的偏差,改为允许偏差应为+20%
![](/upload/202407/03/202407031731544334.png)
![](/upload/202407/03/202407031733118638.png)
4.4条款中闪烁与频闪在一些强制性教育空间标准中有相关规,所以我们在使用时一定多加注意;
4.5条款中对室外空间使用的灯的色容差做了补充
4.6非视觉效应在一些要求较高的项目中一定要重视。
![](/upload/202407/03/202407031745392119.png)

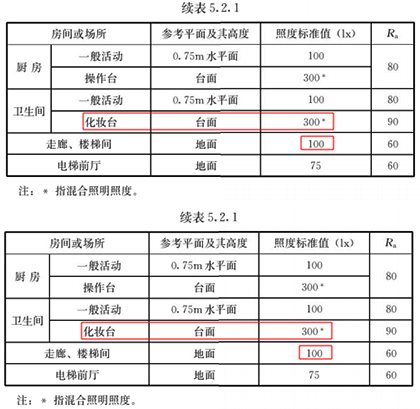

在5.2.1 住宅建筑照明标准值中针对以下2处的照度标准值进行了提高,一处是卧室的床头或卧室阅读使用;一处是走廊、楼梯间。并且新增了在卫生间使用化妆台时的照度标准值。
![](/upload/202407/03/202407031748599300.png)

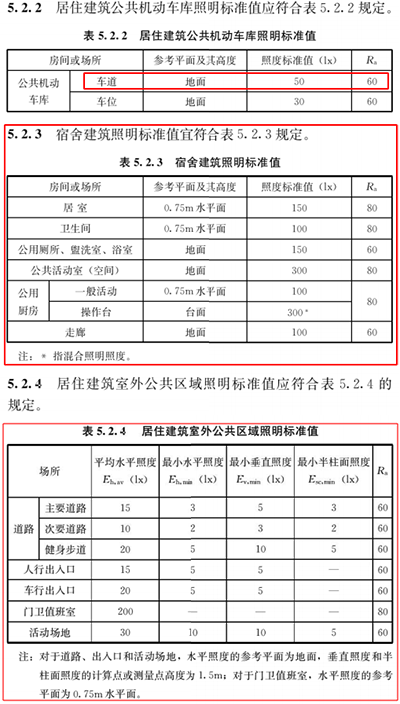

5.2.2与5.2.4增加了道路照明相关标准值,并细分为主要道路、次要道路、健身步道和公共机动车库的车道四种场景
5.2.3 将旧标准的其它建筑(老人房、酒店式公寓)变为宿舍建筑照明。
![](/upload/202407/03/202407031752390915.png)

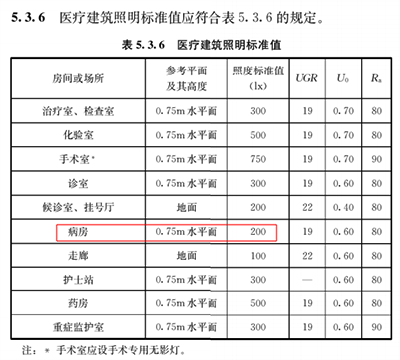

5.3.6 医疗建筑照明标准值中,病房的参考平面及其高度规定为0.75m水平面,在旧标准中为地面,其照度标准值也进行了调整,改为200lx。
![](/upload/202407/03/202407031754559359.png)

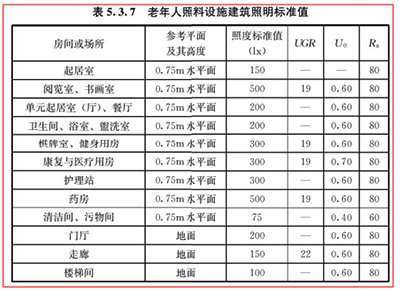

5.3.7新增了老年人照料设施建筑照明标准值,紧跟时事可为养老院,老人学校等老年人项目、活动作为参考的相应标准。
![](/upload/202407/03/202407031758484847.png)

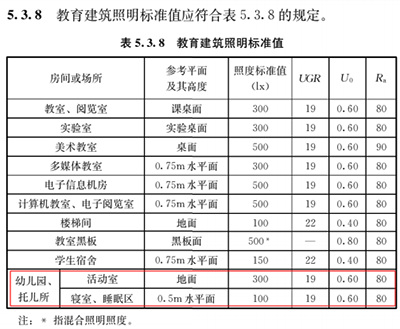

5.3.8 教育建筑照明标准中新增了幼儿园、托儿所不同区域的照明标准,但这些标准中有些标准值远低于地方标准中的对应值,所以在接受此类设计时一定要结合当地照明标准进行设计。
![](/upload/202407/03/202407031800349018.png)

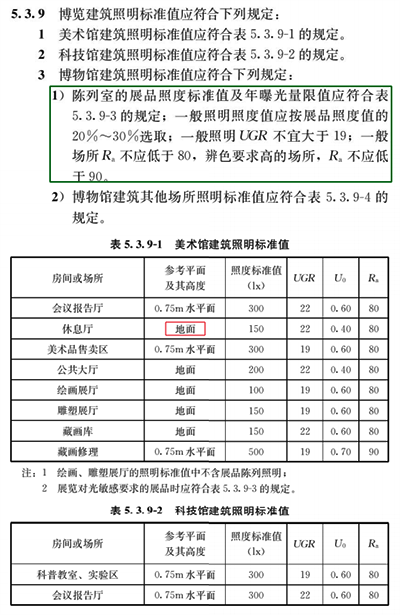

5.3.9-1美术馆建筑照明标准值表中,将旧标准的休息厅参考平面改为地面。
![](/upload/202407/03/202407031814172557.png)
![](/upload/202407/03/202407031814579917.png)

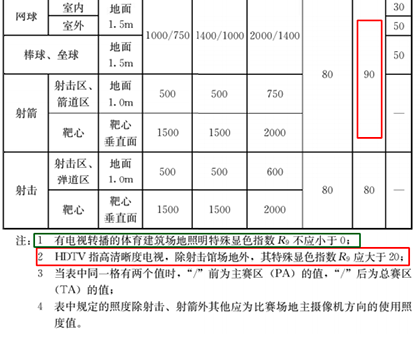

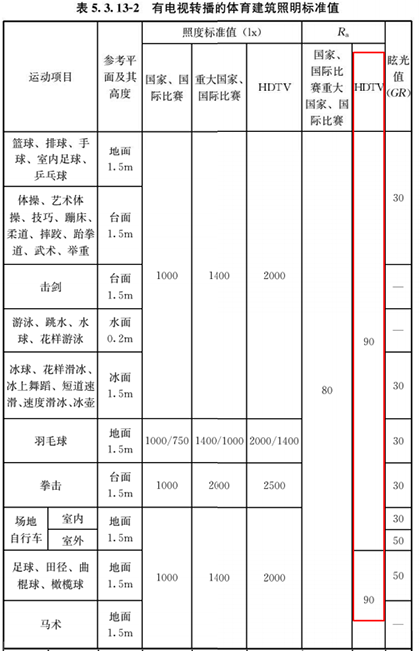

表5.3.13-2 有线电视转播的体育建筑照明标准值中,取消了旧版色温要求,HDTV显色指数由旧版Ra>80,改为90。
![](/upload/202407/04/202407040808019988.png)
![](/upload/202407/04/202407040809417403.png)
![](/upload/202407/04/202407040811217096.png)
![](/upload/202407/04/202407040813284709.png)
![](/upload/202407/04/202407040814598723.png)
![](/upload/202407/04/202407040817163627.png)
![](/upload/202407/04/202407040818460821.png)

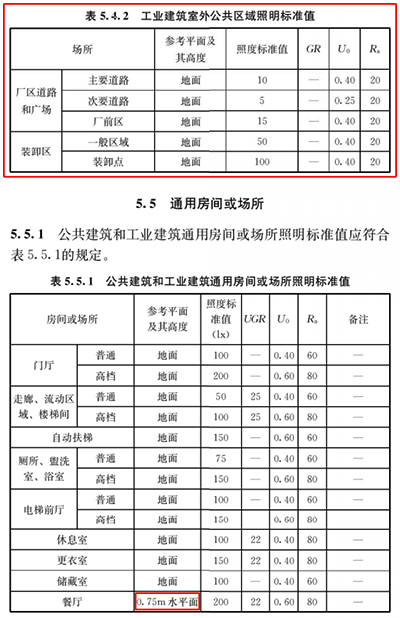

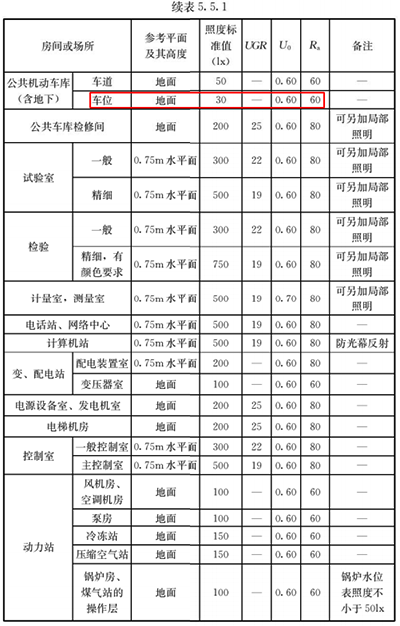

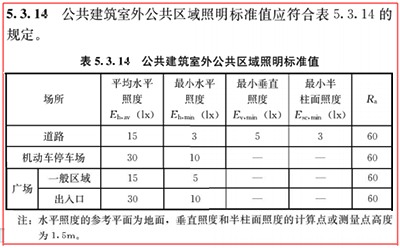

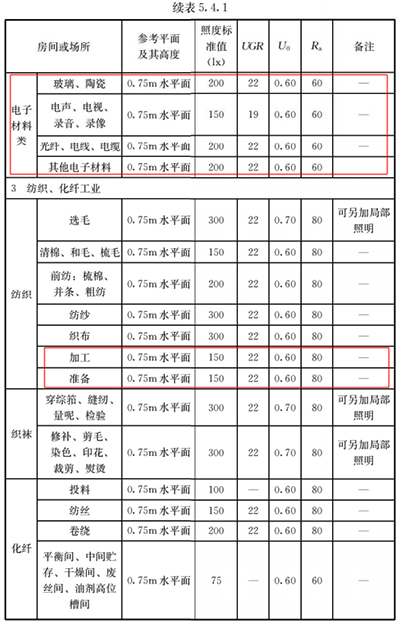

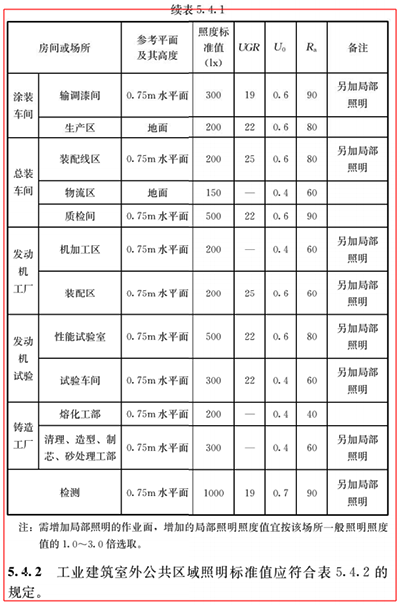

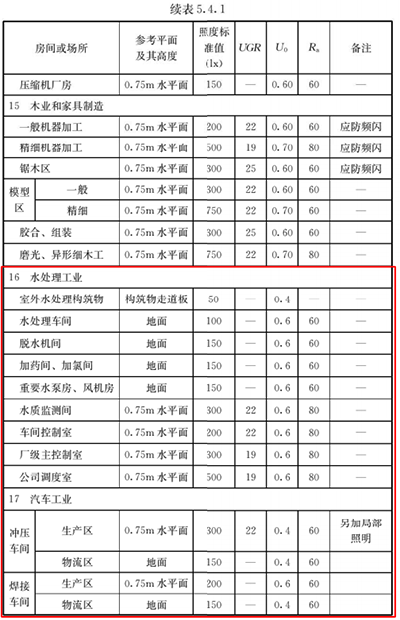

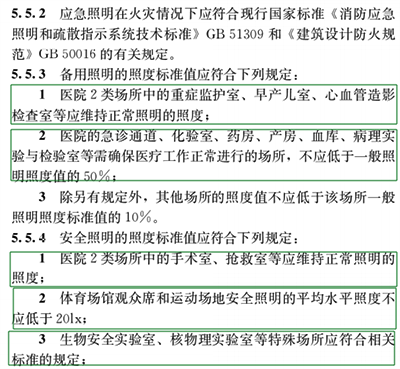

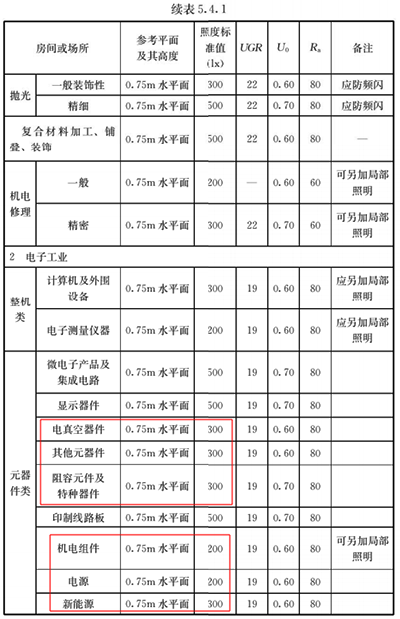

上面标红的部分有新增加的,也有与旧版不同的地方。
![](/upload/202407/04/202407040820309354.png)
![](/upload/202407/04/202407040823085504.png)

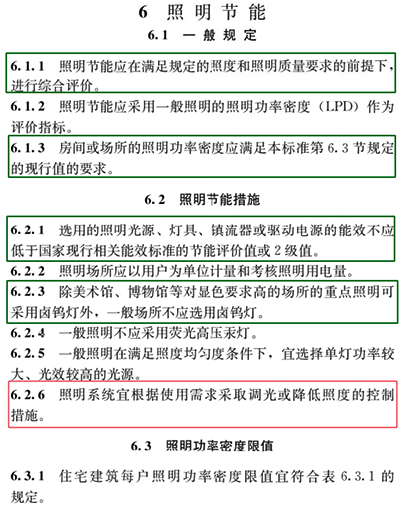

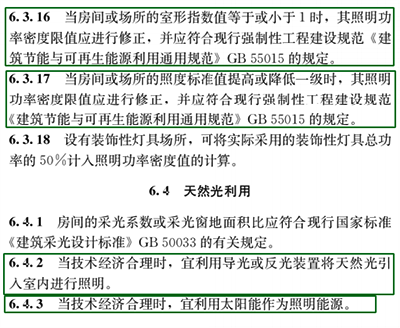

6.3 照明功率密度限值中现行值和目标值,比旧版标准中均有提升,这里就不再赘述。
![](/upload/202407/04/202407040824585176.png)
![](/upload/202407/04/202407040826300327.png)
![](/upload/202407/04/202407040827591913.png)
![](/upload/202407/04/202407040829438922.png)
![](/upload/202407/04/202407040831366451.png)
![](/upload/202407/04/202407040833266344.png)
![](/upload/202407/04/202407040835306882.png)

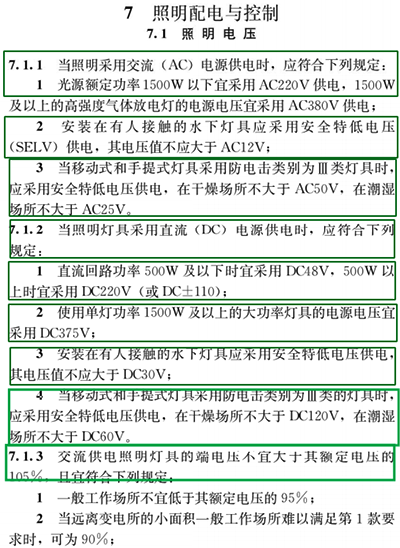

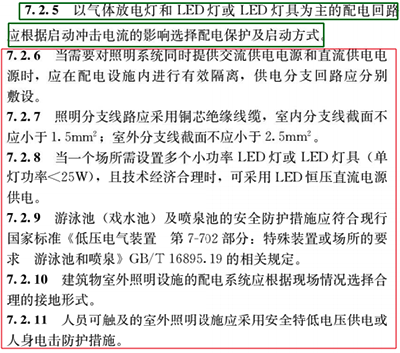

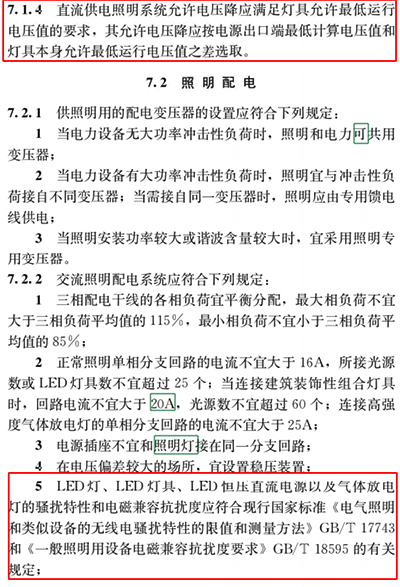

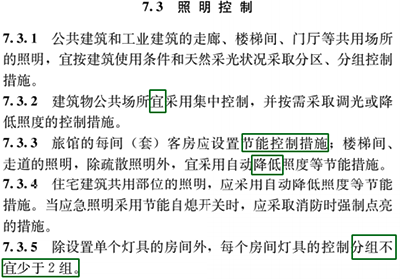

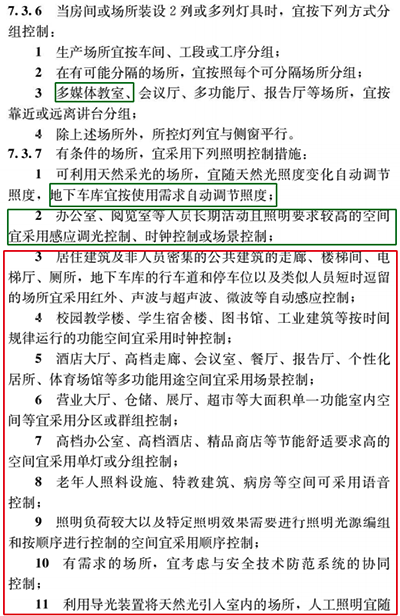

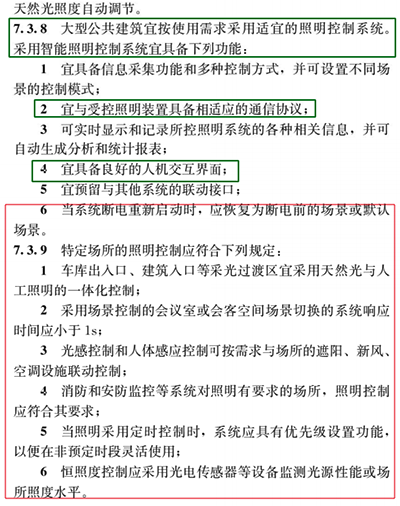

这些条款中改动的地方较多,比如7.1 照明电压,7.3 照明控制等细节方面的调整;新增内容包括不限于7.3.7 中增加了公众建筑走廊和楼梯间、校园、酒店大厅、老人空间的照明控制措施、7.3.9 中特定场所的照明控制等等内容,这些都是与旧标准有所不同,所以建议大家还是好好看一看,重点关注,相信一定是有很多收获的。
