近日，伊顿电气宣布完成对全球热监测巨头Exertherm的收购。
Exertherm总部位于英国，其业务范围迅速扩大到全球各个角落。专注于开发尖端的连续热监测 (CTM) 技术，该技术重新定义了电气维护领域。Exertherm是全球排名第一的电气设施24×7热状态监测供应商，全球所有主要OEM都成功安装了该设备。包括施耐德OKKEN柜、ABB MNS柜等都有应用Exertherm测温的技术方案。Exertherm为低压/中压开关设备、MCC 抽屉、干式变压器等提供完整的解决方案。
Exertherm采用的是非接触式测温，红外测温由于可靠性高，是现在全球电力温度监测的主要手段，通过红外观察窗使用手持式测温枪已广泛使用，同样安装于柜内的红外测温同样效果显著，特比是石化、冶金、船舶等行业。

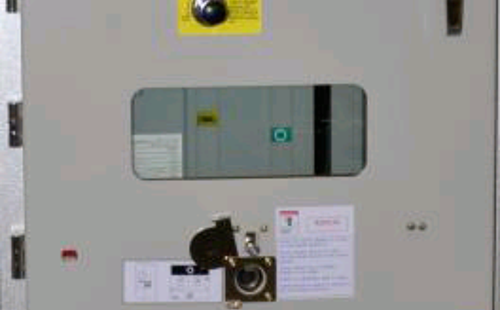

红外观察窗口是用于观察内部母线、电缆连接等处温度情况的，配合红外测温仪、红外热像仪、紫外线成像仪等无损检测仪器进行电器设备内部预防性维护及检测。工作波段0.15-12.5μm，能够透过紫外线、可见光及红外线，红外工作波段在780nm-12.5μm，属近红外光范围。
外观察窗口材质必须具有透红外线、电绝缘、耐腐蚀、本质安全等特点，同时抗机械冲击能力强，可以抵抗开关柜可能发生的内部电弧故障，需要配合开关柜通过内部电弧试验。

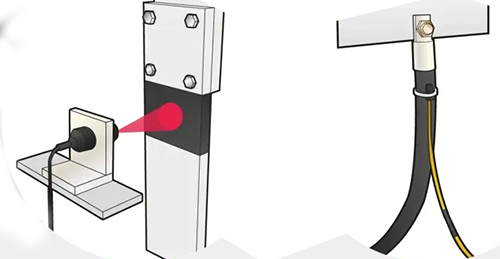

Exertherm的解决方案则是将红外测温传感器安装在开关柜内部，传感器直接面对着需要监测的位置测温，传感器将温度转变了电信号，通过电线将信号传递到数据采集器，再通过RS485通讯实现后台应用。

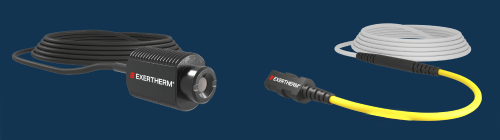

EXERTHERM 24×7温度监控是非接触式红外传感器，通过在机箱内部提供24x7连续温升监控功能，在运行的早期阶段检测和识别潜在问题的位置，提供了下一步的技术解决方案。
为什么选择红外传感器？
1、MTBF认证：红外传感器的认证平均失效时间为2634年(根据2007年至2014年供应单元的故障计算)。其他技术都无法提供这种认证的可靠性水平，这是一个关键问题，因为传感器故障将导致因关键连接温升异常没有被监测造成停电、事故的高昂成本。
2、不在导电回路上安装，不影响型式试验或标准设计
3、不需要拧松“好”螺栓以安装新的温升监测设备，从而在每个要监视的接头上产生新的潜在故障点。
4、不需要为连接的4个螺栓中的1个设置不同的扭矩=维护问题。
5、不允许灰尘或湿气渗入螺栓上，以免将来引起连接问题。
6、不会通过光纤维上的灰尘产生潜在的电弧路径
7、不会损害导体之间的电气绝缘间距。
8、安装后不需要任何维护
红外在线监测在中置柜大电流开关柜中的应用如下图。
通过集成的后台软件，可以有效的处理开关柜各点的温升，包括开关柜内部的空气温度(红外传感器安装位置)等，这样基于更多的数据点可以有效地发现开关柜潜在的问题，及早处理。
同时，由于实际运行负荷的差异，开关柜额定值往往很大，而有些实际运行电流仅有20%，温升较低，当这种情况发生时，有些在线温升监测就不能发现；而环境温度变化也会使异常难以被发现。而基于负荷电流与开关柜额定电流及长期试验数据、三相各监测点传感器位置温度、三相各点监测温度值等可以构建出立体的异常温升监测系统，合理的判断异常。
红外热成像研究的是热趋势。初始红外扫描作为基线进行。然后定期扫描作为例行预防性维护计划的分执，识别基线扫描和每次定扫描之间的任何温差。随着间的推移可以绘制趋势以识别在潜在失效，决定是否需要进一步检查以确定存在的真正问题。
