气体超声波流量计选用的标准规范要求

2024/5/29 3:15:36 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/5607.html

气体超声波流量计是一种利用超声波传播的声速差原理,通过测量超声波气流顺向和逆向传播的声速差算出气体的流速和流量的流量计。其特点包括精度高、测量范围宽、无阻流器件、不受流体物理性质和化学性质的影响、无移动部件系统的稳定性好且维护量低。

气体超声波流量计的工作原理是在测量管段上装有一对或多对超声换能器,超声换能器交替发射和接收超声波,采用超声波检测技术,通过测量超声波沿气流顺向和逆向传播的声速差,以及测量管段的流体压力和温度,包括气体摩尔组分,计算出气体流速及标准状态下气体的流量。


其主要结构分为流量计本体、超声换能器、Mark II电子数据处理单元三部分。流量计本体是经特殊加工,用于安装超声换能器、Mark II电子数据处理单元及压力变送的装置。超声换能器是把声能转换成电信号和反过来把电信号转换成声能的元件。Mark II电子数据处理单元由电子元件和微处理器系统组成,它接受超声换能器的信号,具有处理测量信号和显示、输出及记录测量结果等功能。


国外发展较早的气体超声波流量计主要厂家有荷兰的Instromet(埃尔斯特-英斯卓美集团),美国的Daniel、Controlotron(康创)及挪威的Kongsberg(康斯博格)等。各个厂都有其特别的技术。

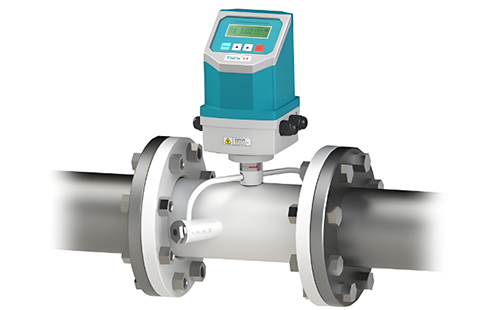

气体超声波流量计

标准规范

1、SH/T3005-2016《石油化工自动化仪表选型设计规范》
7.4.4 超声波流量计的选型应符合下列规定:
a) 超声波流量计适用于可导声的流体,特别适合于大口径管道、非导电性及强腐蚀性、放射性等恶劣工况的流量测量;
b) 对于洁净流体宜采用时差法测量,对于液体中含固体颗粒或气泡的流体宜采用多谱勒法测量;
c) 对于贸易计量、大范围度及低雷诺数流体的测量应采用多声道(多于2声道)超声波流量计;
d) 管道夹持式超声波流量计仅用于低精确度、非关键性流体测量。

2、HG/T20507-2014《自动化仪表选型设计规范》

6.7 超声波流量计
6.7.1 对强腐蚀性、放射性等恶劣条件下工作的介质,当无法采用接触式测量时,宜采用超声波流量计。
6.7.2 超声波流量计宜用于大管径流体测量。
6.7.3 当液体中含有固体颗粒或气泡时,不宜选用时差法超声波测量。

气体超声波流量计国内外厂商

1、进口品牌:①美国GE;②美卓伦;③弗莱克森(捆绑式超声波流量计)
2、国产品牌:①杭州晶锐仪器仪表有限公司;②唐山美伦仪表有限公司;③天信仪表集团有限公司;④瑞莱恩斯科技(苏州)有限公司

气体超声波流量计工程实践

气体超声波流量计主要应用场景化工厂火炬气测量、管道天然气计量、通用型气体测量等领域(可选用管道法兰式,直接插入式、捆绑式等安装方式)。

综合所述,化工装置不同的应用场景推荐气体超声波流量计品牌也不同,由于介质特性、安装位置、计量精度等的特殊性,气体超声波流量计在很长一段时间内几乎处于垄断地位,但是随着科学的发展和技术的进步,从应用环节的便利性到工程实际的可操作性。国内许多制造商不断地更新优化测量技术新工艺,推出的气体超声波新产品(质优价廉)能够满足特定场景的测量应用。因此,根据不同类型的项目合理选用气体超声波流量计,满足工艺生产的技术要求,保证生产装置能够安全稳定运行。
