罗斯蒙特8800D系列涡街流量计安装指南

2024/5/25 14:14:56 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/5592.html

罗斯蒙特8800D系列涡街流量计设计独特、易于安装、无需破坏过程密封即可更换传感器、泄漏几率低并且还能够承受较高过程压力和温度,可适应液体、气体、蒸汽和腐蚀性应用。

昌晖仪表在本文主要介绍罗斯蒙特8800D系列涡街流量计的基本安装,按照安装说明规范操作是确保实现最佳性能的关键步骤。带MTA、MPA或MCA选项的涡街流量计安装后续单独进行详细说明。

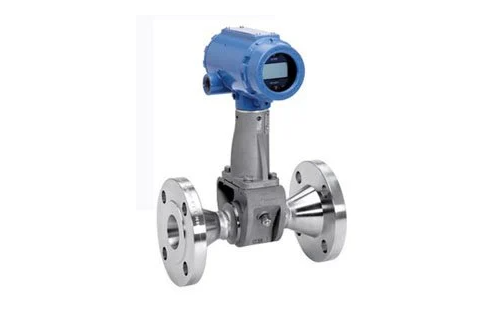

罗斯蒙特8800D系列涡街流量计

在任何应用中开始安装流量计之前,应综合考虑具体应用、流量计口径、接液材料、安装位置和环境因素等各个方面。


1、一般考虑因素

工艺管线的设计应保证涡街流量计本体始终充满过程流体,涡街流量计本体的上游和下游侧应有足够长度的直管段,应把阀门安装在涡街流量计的下游。

2、流量计朝向

涡街流量计安装的理想朝向取决于过程流体、环境因素以及附近的其他设备。

①竖直安装

在测量液体流量时,竖直向上位置安装,通常是优选安装方式。自下而上流动能确保流量计本体始终保持充满状态,并且流体中的任何固体会均匀分布。

罗斯蒙特8800D系列涡街流量计在测量气体或蒸汽流量时,可以选择竖直向下位置安装。对于液体,应尽可能避免这种应用方式,虽然通过适当的管道设计能够实现这种方式。

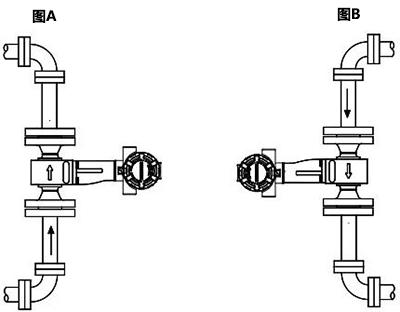

罗斯蒙特涡街流量计竖直安装

A. 测量液体或气体;B. 测量气体。


②水平安装

◆对于水平安装,首选朝向是把电子装置安装在管道的侧面。
在测量液体的应用中,这能够保证任何混入空气或固体不会冲击漩涡发生器和干扰发生体频率。
在测量气体或蒸汽的应用中,这能够保证可能夹带的液体 (例如冷凝物)或固体不会冲击漩涡发生器和干扰发生体频率。

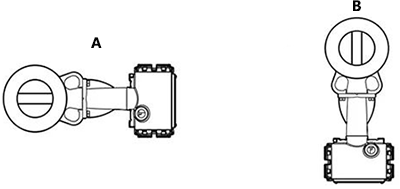

罗斯蒙特涡街流量计水平安装

A. 首选 - 电子部件位于侧面;B. 可接受 - 电子部件位于上方。


③高温安装

流量计本体安装后应使电子部件位于管道侧面或管道下方。如必要,需要在管道周围增加隔热层,为了避免高温损坏流量计的电子部件,电子部件支架和电子部件外壳不应加隔热层,并在电子部件支架周围留出至少25 毫米的空隙,务必确保电子部件温度保持不高于 85°C。

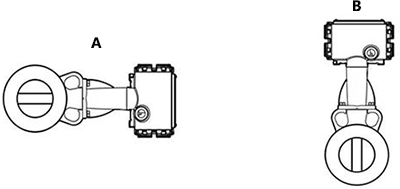

A. 首选 - 电子部件位于侧面;B. 可接受 - 电子部件位于下方。


④蒸汽安装

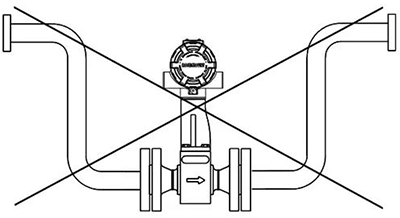

对于测量蒸汽的应用,罗斯蒙特8800D系列涡街流量计应避免如下图所示的安装方式。这种方式会造成冷凝液积聚,从而在启动时可能导致水锤问题。水锤作用的大力可能使传感机构承受过大应力,致使传感器永久损坏。

用于蒸汽测量的罗斯蒙特涡街流量计安装

3、直管段要求

涡街流量计安装时,上游直管段的最小长度应为10倍管径(10D),下游直管段的最小长度应为5倍管径(5D)。
为了达到参考精度,上游直管段需要达到35D,下游直管段需要达到5D。当上游直管长度在10D和35D之间时,K 系数的值最多会上移 0.5%。

4、温压补偿方式

当把压力变送器温度变送器与罗斯蒙特8800D涡街流量计结合使用以实现质量流量补偿时,应把温度变送器和压力变送器安装在涡街流量计的下游。

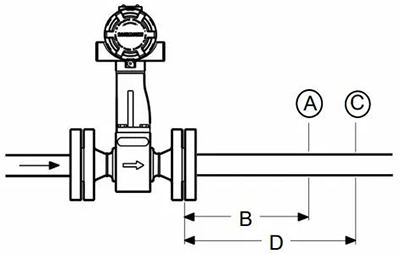

推荐安装:压力传感器下游4D, 温度传感器下游6D。



A. 压力变送器;B. 四倍直径下游直管;C. 温度变送器;D. 六倍直径下游直管。


5、流量计接地

通常情况下,罗斯蒙特8800D系列涡街流量计不需要接地。但是,正确接地能够消除噪音对电子部件的可能影响,建议按照国家和当地规范把流量计本体和变送器正确接地。

若选择瞬变防护选件(T1),则必须完善接地,以实现正确的低阻抗接地。


6、环境考虑因素

罗斯蒙特8800D系列涡街流量计安装应避免选择环境温度过高或过低的位置和管道震动过大的区域(除非后续做好管道支撑),以最大限度地延长流量计的使用寿命。

例如:配有一体式安装的电子部件的震动剧烈的管线、在温暖气候中安装在阳光直晒的位置、以及在寒冷气候中安装在户外位置,这些都可能导致维护量增加和流量计使用寿命缩短。


虽然罗斯蒙特8800D系列涡街流量计的信号调整功能可提高抵抗高噪音的能力,也应避免把流量计或其接线布置在产生高强度电磁场和静电场的设备附近。
