在建筑电气设计中，使用四芯母线槽并利用外壳作为保护地线(PE线)的做法是否违规？来看看规范怎么要求。



1、GB50303-2002《建筑电气施工质量验收规范》10.1.2指出当设计将母线槽的金属外壳作为保护接地导体(PE)时，其外壳导体应具有连续性且应符合现行国家标准《低压成套开关设备和控制设备 第1部分：总则》GB7251.1的规定。这表明，如果母线槽的外壳作为PE线，需要满足特定的条件，以确保安全。

2、GB7251.1-2015《低压成套开关设备和控制设备 第1部分：型式试验和部分型式试验成套设备》 规定，如果外壳作为保护电路的一部分使用时，其截面积与7.4.3.1.7中规定的最小截面积在导电能力方面应是等效的。

母线槽外壳作为PE线时，必须有稳定连接，并且在进行例行维修时，PE线保护电路不应被切断。

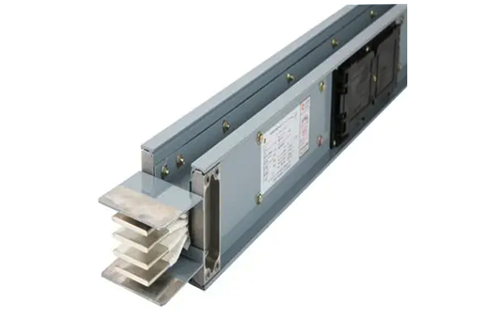

母线槽外壳兼作PE接地干线时，该产品是采用母线槽铝合金外壳做PE线，母线单元的主侧板端头焊接铝排作为PE线，且整体外壳作为PE接地干线，其截面积远大于标准列值，是最有安全保障的方案。

3、GB7251.1-2015《低压成套开关设备和控制设备 第6部分：低压成套开关设备和控制设备第6部分：母线干线系统(母线槽)》规定当外壳作为保护导体一部分时，按照初始制造商的说明，将其像正常使用一样与PE/PEN连接。

因此，如果4芯母线槽的设计和安装能够满足上述规范中提到的条件，包括稳定的连接、足够的截面积、以及在维修时不切断保护电路等，那么这种做法并不违规。

作者：老王和你聊电气
