调节阀共振产生的原因及处理措施

2024/5/13 13:02:18 人评论 次浏览 分类:控制阀  文章地址://www.e-cumulus.com/tech/5565.html

调节阀是工业自动化仪表中使用问题最多的产品之一,也是更新换代最慢的产品,从调节阀的产生到现在,还是以五六十年代水平的产品-单座阀、双座阀、套筒阀为主导产品(占70%左右)。可见,调节阀产品陈旧落后,导致的使用问题也很突出。

调节阀共振(亦称为调节阀振动、调节阀振荡等)就是在调节阀使用中发现的众多问题中的一个(约占1.5%左右)。调节阀共振产生的原因有很多,对调节阀及整个系统造成的危害极大,因此,昌晖仪表简单汇总了一下调节阀共振产生的原因及处理措施如下:

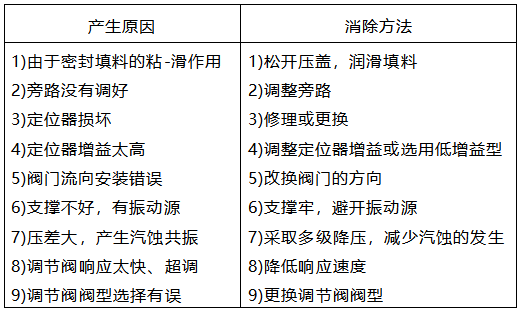

调节阀共振产生的原因及处理措施

案例1(更换阀型)

不同结构形式的调节阀其固有频率自然不同,更换调节阀类型是从根本上消除调节阀共振的最有效的方法。

如一台调节阀在使用中共振十分厉害-强烈地振动(严重时可将阀破坏),强烈地旋转(甚至阀杆被振断、扭断),还产生强烈的噪音(高达100多分贝),只要把它更换成一台结构差异较大的阀门立刻见效,强烈共振奇迹般地消失了。


如某维尼纶厂新扩建工程最初选用的是一台DN200套筒调节阀,在生产运行时上述三种现象都存在,DN300的管道也随之跳动,阀塞旋转,噪音100多分贝,共振开度20~70%。我们考虑到共振开度大,后来改用一台双座调节阀后共振消失,投运正常。


案例2(调节阀流向安装错误)

国内某化工厂一换热装置中使用的一批热水、蒸气调节阀中,其中某一台热水调节阀:常温(100℃)、常压(PN16)、口径DN50、压差约6公斤,算是要求非常普通的一款阀门。但在实际使用中发生了调节阀共振现场,现场抖动非常历害,同时伴随着刺耳的噪音。

昌晖仪表的技术售后人员赶到现场后勘察现场,同时与用户沟通交流后发现:调节阀的流向安装错误,随后更换调节阀的安装方向,问题彻底解决。
