高准F系列质量流量计安装指南

2024/5/13 11:47:38 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/5564.html

科里奥利质量流量计测量的准确度与介质的流态无关,艾默生高准F系列质量流量计安装时无需刻意保留直管段,您可以根据现场条件因地制宜的安装传感器。

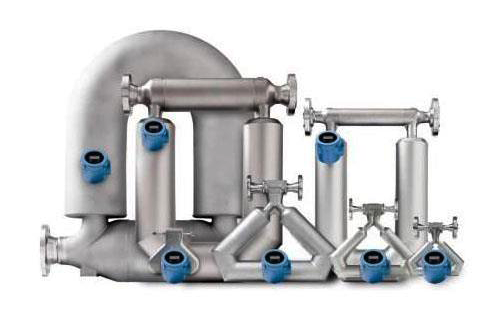

高准质量流量计

1、安装检查

①确保传感器认证标签上规定的危险区域等级适合质量流量计当前的安装环境,否则可能引发风险,严重者会造成人身伤害。
②检查当前环境温度和过程温度,确保其在您准备安装的质量流量计的限制范围内。
③只要确保流量管中始终充满过程流体,无论朝向如何,传感器都能正常工作,但为了获得最佳性能,仍推荐采用首选朝向安装传感器。

2、安装方式

①艾默生高准F系列质量流量计安装无需直管段,传感器的上游或下游都无需刻意保留直管段。
②如果传感器安装在垂直管道中,液体和浆液应该自下向上流过传感器,气体则自上应向下流过传感器。
③无论传感器选择哪一种安装方式,均需要确保在正常使用时传感器流量管内完全充满过程介质。
④如果传感器安装在垂直管道,液体和浆液的流向应为自下向上,气体的流向应为自上向下;
⑤如要通过一个阀门来调节或截断流过传感器的介质,请务必将阀门安装在传感器的下游。
⑥不得用传感器来对正管道,传感器也不需要额外的外部支撑,通常法兰将在所有方向上为传感器提供支撑。
⑦在质量流量计运输或吊装过程中,为避免可能的损坏请勿通过电子部件或吹扫接头提起传感器。
⑧安装质量流量计时,应使传感器外壳上的流向箭头与过程流体的实际流向一致

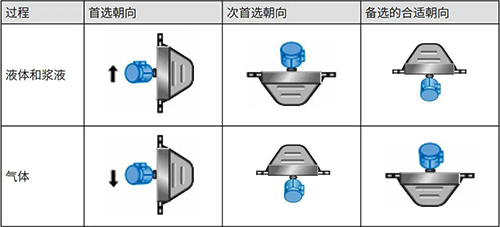

质量流量计安装时首选传感器朝向

首选传感器朝向

3、温度限制

①在任何情况下,艾默生质量流量计的电子部件不能在环境温度低于 -40.0 °C 或高于 60.0 °C 的环境温度下使用。
②如果传感器需要在环境温度超出该电子部件允许范围的应用中使用,必须选择分体式流量计并将电子部件部分安装在环境温度在允许范围内的位置。
③在对传感器进行保温和伴热处理时,请确保电子部件未密封在隔热材料内,否则可能会使得电子部件寿命缩短或导致故障。
如下环境和过程温度限制图仅用作一般指导,如果过程条件接近灰色区域,请咨询技术支持部门。

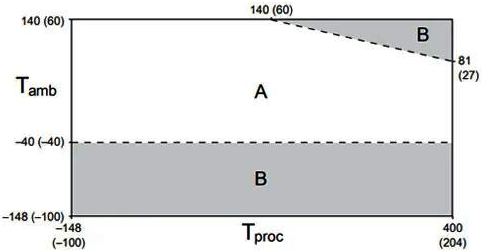

标准温度型号



Tamb=环境温度°F(°C);
Tproc=过程温度°F(°C);
A=所有可提供的电子部件选项;
B=仅限分体式安装型电子部件;

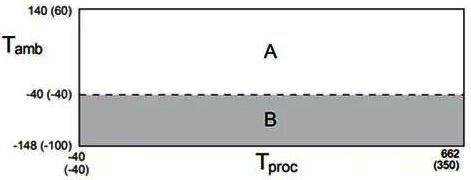

耐高温型号



Tamb=环境温度°F(°C)

Tproc=过程温度°F(°C)
A=所有可提供的电子部件选项
B=仅限分体式安装型电子部件

4、带延长杆型质量流量计安装要求

如果您要安装的传感器带有延长型电子部件,则需要在现场完成将延长杆安装到传感器上的工作。

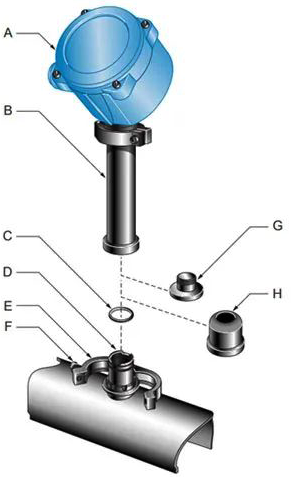

A. 变送器或核心处理器;B. 延长杆 ;C. O型圈 ;D. 穿通管;E. 卡箍;F. 卡箍螺丝;G. 塑料塞;H. 塑料帽


延长杆连接步骤

①拆除传感器穿通管(D)上的塑料帽(H)。
②拧松卡箍螺丝(F)并取下卡箍(E),将O型圈(C)保留在穿通管(D)上适当的位置。
③拆除延长杆(B)上的塑料塞(G)。
④将延长杆(B)底部的槽口与穿通管(D)槽口小心对齐,将延长杆固定到传感器上。
⑤闭合卡箍(E)并将卡箍螺丝(F)拧紧(推荐扭矩:1.47Nm至2.03Nm)。
