表压和绝压的区别与转换

2024/5/12 10:30:20 人评论 次浏览 分类:压力测量  文章地址://www.e-cumulus.com/tech/5562.html

在工业生产和日常生活中,压力无处不在。工业上有“表压”和“绝压”,生活中也有“表压”和“绝压”。了解不同压力类型,让各种压力为我所用。

表压(Gauge Pressure),也称计示压力,一般指压力表或压力变送器的测量压力,其零点是大气压。


绝压(Absolute Pressure),绝对压力的简写,是物体承受的实际压力,其零点为绝对真空。


区分表压和绝压之间差异的最简单办法就是基准(零点)不同。


工程实际应用中,绝大多数应用的压力表或压力变送器选择的测量类型为表压。


表压是一个相对压力(Relative Pressure),是一种以大气压力作为基准的压力表示方法,也就是当压力表放在空气中或所测量系统的压力等于当地大气压时,其指示值为0。


在工业过程控制和科学实验等领域绝压表也有一定的应用。


绝压是一种以绝对真空作为基准的压力表示方法,绝压表是直接测量绝对压力的压力表。当绝压表放在空气中时其指示值为当地大气压,只有当绝压表所测量系统处于绝对真空时,指示值才为0。


综上所述,表压和绝压相差1个当地大气压力,二者关系式如下:
表压=绝压-大气压

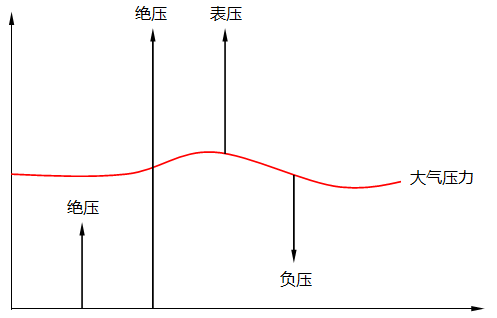

表压、绝压和负压关系示意图

例如:表压为0.5MPaG,根据上述公式绝压=(0.5+0.101325)MPaA=0.601325MPaA。


注1:严格意义上,大气压需要根据工况来确认,与当地的海拔和天气情况有一定关系。很多时候,为了方便大气压都直接取了标准大气压1atm=101.325kPa。


注2:根据对应的英文单词Gauge和Absolute的简写,通常在标准单位后加上后缀“G”或“A”用于规范表示表压和绝压,在设计院提供的资料中基本会采用此种格式。


注3:如果在应用中使用表压传感器,而实际测量任务是测量绝压,则必须预期以下额外误差:
①由天气变化引起的±30mbar
②当位置发生变化时,最高可达200mbar(如从海平面上升至2000m)
根据测量范围的不同,这些误差可能会很大(如在测量范围为1bar时的气动装置中)或可忽略不计(如在400bar的液压装置中)。

还记得吗?


标准大气压(Standard Atmospheric Pressure,atm)值是由意大利物理学家托里拆利(Torricelli)在1644年提出的,同年他还合作发明了水银气压计。可惜的是天嫉英才,在1647年托里拆利时年39岁时,突然一病不起与世长辞。


在工程实践中,区分清楚表压和绝压非常必要。比如一般气体的工况体积流量转换为标况体积流量等很多计算都涉及到压力,您明确计算时采用的是表压还是绝压吗?


为了便于记忆,我们回想一下,表压是相对于大气压力进行测量的,由于海拔高度或天气条件引起的大气压力变化会直接影响表压的测量精度。换句话说,表压的测量并不精确,而绝压总是确定的。


因为绝压是确定的,所以各种公式和计算中所采用的压力基本都为绝压。


最后,为了确保测量结果的准确性和可靠性,需根据压力表和压力变送器的精度等级和使用环境等因素定期进行校准和检定。


想进一步了解常用压力单位千帕(kPa)、兆帕(MPa)、psi、巴(bar)和“公斤”等之间的换算关系等,请参考此《MPa、bar、kgf/cm2、mmH2O、mmHg等压力单位换算》文章。
