如何设置罗斯蒙特8712E/8712H电磁流量计测量单位和输出量程

2024/5/12 7:17:19 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/5560.html

罗斯蒙特电磁流量计

罗斯蒙特(RoseMount)电磁流量计8712E/8712H变送器为分体式设计,配有操作方便的现场操作显示面板(LOI)以及15个快捷组态按键,能够实现更快捷的调试、维护及仪表校验。

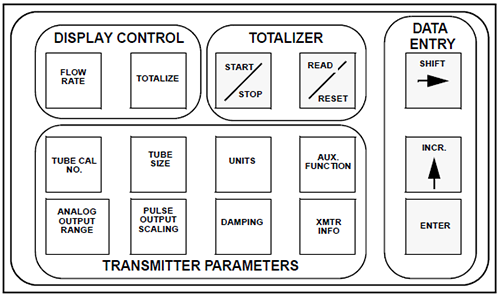

8712E/8712H电磁流量计快捷组态按键
8712E/8712H电磁流量计快捷组态按键


◆SHIFT:移动光标到需要更改的值。

INCR:修改高亮显示的值。
ENTER:保存。

通常情况下,罗斯蒙特8712E/8712H电磁流量计现场安装后只需完成测量单位和量程的设置即可正常投用。


1、设置单位UNITS

为您的应用选择初级变量(PV) 的测量单位。
①按UNITS键进入菜单。
②通过SHIFT或INCR按键选择所需单位。
③按ENTER键保存所选择的单位。
④再按ENTER退出。

2、设置量程AO RANGE

设置模拟输出20mA对应的量程上限值 (URV) 。
①按ANALOG OUTPUT RANGE键进入菜单。
②按SHIFT键移动光标位置,至URV。
③按INCR键修改为所需数值。
④按ENTER保存。

量程上限值(URV)通常与满量程流量对应,所显示的单位与上一步单位参数下所选择的单位相同。


量程上限值(URV)可设置为-12m/s到12m/s(-39.3ft/s到39.3ft/s)之间的值或者基于所选流量单位的同等范围。

量程上限值(URV)和量程下限值(LRV)之间至少必须相差0.3m/s(1ft/s) 或同等跨度。

其他更多参数,如TUBE SIZE(管径)、TUBE CAL NO.(标定系数)等一般出厂默认已经设置完成,可根据实际情况进一步检查确认。

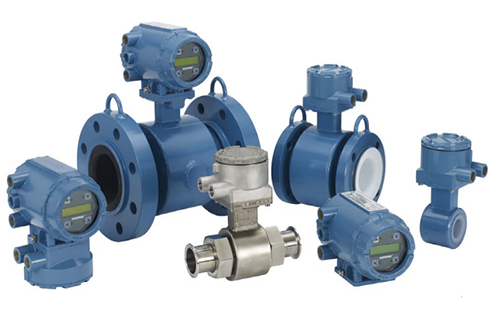

Tips:电磁流量计常见应用

电磁流量计适用于各种导电液体的流量测量,非常适合包括制浆和造纸、冶金和矿业、给水和污水处理、食品和饮料、化工和石化以及石油天然气在内的众多行业。由于电磁流量计测量管道内无突出的阻流件或阻碍,因此它们可适应从洁净液体到浆料以及高腐蚀性或研磨性流体的众多应用等。
