1、传感器铭牌示例

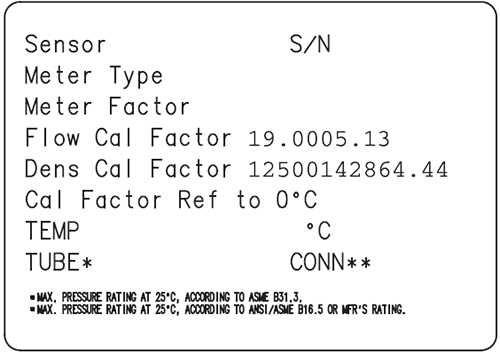

新式弯管传感器上的铭牌

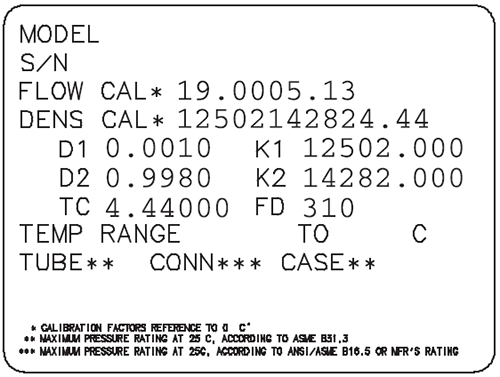

旧式弯管传感器上的铭牌
2、流量标定系数Flow Cal和FCF、FT
FLOW CAL(Flow Calibration Factor)是1个10位字符串,由前6个字符的FCF值和后4个字符的FT值,FCF和FT都包含小数点。

在传感器特征化过程中,根据传感器铭牌标注和输入需要,可以按照如上规则拼接或拆分流量标定系数。
◆FCF是流量标定实验室实流校准得出的流量系数;
◆FT是温度变化对流量影响的补偿系数。
3、密度标定系数D1、D2、K1、K2、FD、TC
DENS CAL(Density Calibration Factor)是由K1、K2和TC拼接而成的1个14位字符串。

在传感器特征化过程中,根据传感器铭牌标注和输入需要,可以按照如上规则拼接或拆分密度标定系数。
◆D1是低密度标定介质的线性条件密度;
◆D2是高密度标定介质的线性条件密度;
◆K1是注满低密度标定介质时的流量管振动周期;
◆K2是注满高密度标定介质时的流量管振动周期;
◆FD是密度变化对流量影响的修正系数;
◆TC是温度变化对密度影响的补偿系数。
注:TC在某些传感器铭牌上标注为DT。
