由于石油化工装置，易燃易爆有毒有害特点，生产中需要用到控制阀，而仪表风的质量好坏直接影响阀门的正常操作及开关要求。
1、标准规范
依据《石油化工仪表供气设计规范》SH/T3020-2013，《仪表供气设计规范》HG/T20510-2014对仪表风露点分析仪要求，测量的露点要低于环境最低(-30℃)温度10℃，要求的温度至少是(-40℃)。
4.1 气源质量要求
4.1.1 仪表气源应采用清洁、干燥的空气。当采用氮气作为备用气源时，封闭厂房应设置低氧检测报警等安全设施。

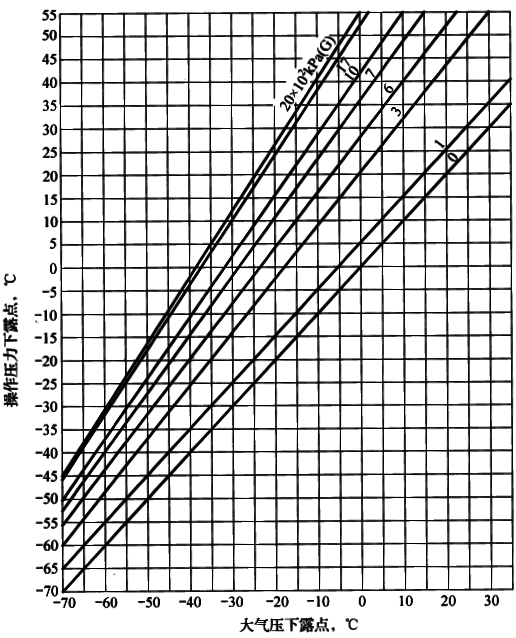

4.1.2 仪表气源在操作(在线)压力下的露点，应比装置所在地历史上年(季)极端最低温度至少低10℃。露点换算见图 4.1.2 。
2、仪表风露点仪设置方式
①在线分析(管道式)
在线仪表风露点分析仪是一种用于测量气体中露点温度的仪器，广泛应用于工业、环保、气象等领域。为你提供一款仪表风的在线分析露点分析仪的相关信息：
◆测量原理：进口薄膜电容式陶瓷湿度传感器。
◆测量范围：-100.0～+20℃、-80.0～+20℃、-60.0～+60℃(量程可任意选择)。
◆精度：±1℃(高于-60度)、±1.5℃(低于-60度)。
◆重复性：±1℃。
◆稳定性：±1%/7d。
◆样气流量：(2±0.5)L/min。
◆响应时间：τ90≤3min。
◆样气压力：0.05MPa≤入口压力≤0.25MPa。
◆模拟输出：隔离4～20mA标准信号，负载电阻小于500欧(0～10V可选)。
◆数字输出：标准的RS485，可与计算机实现双向通讯。
◆触点输出：双继电器输出220VAC，10A或24VDC，2A。
◆工作环境：温度-15℃～+45℃，探头24VDC。
◆工作电源：220VAC，50/60Hz。
◆使用寿命：>6年(规范操作正常使用条件下)。
◆安装方式：管道式安装。
②离线分析(便携式露点仪)
便携式露点仪的计算机提供了传感器读出压力，以及在线的压力，用户输入特定的样本。不改正的，需要不同的气体。内芯为一高纯铝棒，表面氧化成氧化铝薄膜，其外涂一层多空的金膜，该金膜与内芯之间形成电容，由于氧化铝薄膜的吸水特性，当水蒸汽分子被吸入其中时，导致电容值发生变化，检测并放大该电容信号即可得到湿度大小。
便携式露点仪特点：
◆便携式：仪器体积小重量轻，携带方便
◆量程广：量程范围为-100℃～+20℃
◆响应快：每次测量时间不超过10分钟
◆自动校准：无须其它设备，可定期对仪器自动校准
◆多参数显示：可显示温度，湿度，包括：露点，PPMv，克/升，LBS等
◆互换性：传感器可任意互换
◆输出信号：可选：4-20mA模拟输出和RS232通讯
综上所述，根据石油炼制、石油化工、精细化工、煤化工等项目装置特点，合理选择空氮站仪表风缓冲罐出口的压力变送器(欠压报警)以及在线露点分析仪，保证控制阀能够安全、平稳运行。
