简单了解开关触头和触点

2024/3/28 9:13:56 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/5446.html

昌晖仪表在本文简单介绍开关触头和触点,为刚进门的新手提供点有用的东西。

开关触头分主触头和辅助触点两类,但有些开关没有辅助触点。首先明确一点,触头与触点不同,触头连接的是主电路,所以称主触头,而触点指的是辅助触点,连接的是控制电路。这就是触头与触点在名称上的不同。

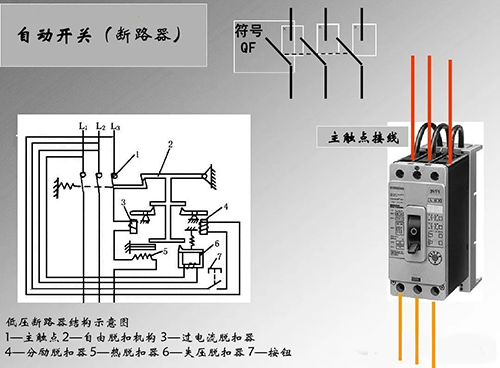

低压断路器结构示意图

主触头的功能是传递和控制电能,也就是开关的开与断,要承载负载电流和短路电流,开断瞬间,还会承受过电压,所以,对主触头,要满足足够的动稳定和热稳定。


因而,开关主触头材质通常采用镀银或钨合金,能够承受大电流的冲击,避免触头熔焊。


主触头的接触方式通常为线接触,因为,通过线接触的方式,可以磨掉表面的氧化层。在这一点上,设计师们是做足了功课的。

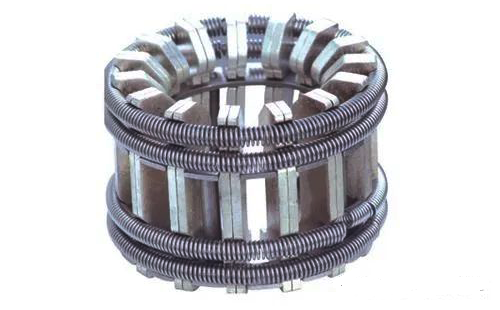

开关主触头

辅助触点主要是满足控制的需要,比如接个指示,满足与隔离开关的联锁等等,通过的都是些小电流,一般不会超过5A。
所以,提高辅助触点的导电性才是根本需求,接触电阻越小,分压才会越小,不能说因为氧化,导致接触电阻到了几十欧或是上百欧,这样的触点指定是不能再用的!

辅助触点的材质通常为镀银,接触方式为点接触,这在现场随便扒拉一下,便可以发现。


开关与接触器同属于低压电器,接触器也有主触头和辅助触点,但接触器与开关的主触头在接触方式上有所不同,它要满足频繁的吸合与断开,自身灭弧能力有限,避免局部过热粘连,根据允许电流大小,接触方式由点接触、线接触和面接触三类。但辅助触点都是采用点接触方式。
