串口常见的有RS232、RS485和RS422，昌晖仪表从硬件管脚接口定义、工作方式、通信方式、逻辑特性和抗干扰性、传输距离和传输速率五个方面分享RS232、RS485和RS422的区别。
串口通信(Serial Communication)是指通过串口进行数据传输的一种通信方式，通过数据信号线、地线等，按位进行传输数据。串口常见的有RS232、RS485和RS422，需要注意：串口只是接口标准，它规定了接口的电气标准，不是通讯协议，它并没有规定接口插件电缆以及使用的协议。
串口通信具有传输距离远、成本低、稳定可靠等优点，广泛应用于工业控制、自动化设备、仪器仪表、计算机外围设备等一些低速数据传输的场合和领域。很多工程师在日常工作中也一定接触过RS232、RS485和RS422，那么您知道它们有哪些区别吗？
1、硬件管脚接口定义不同
RS422
RS485
RS422
2、工作方式不同
串口通信早期就定义了一套标准的串口规约，DB9(9个引脚)就是典型的标准接口。由于串口通信是异步的，所以可以在仅仅使用两根线的情况下就能实现数据的传输。

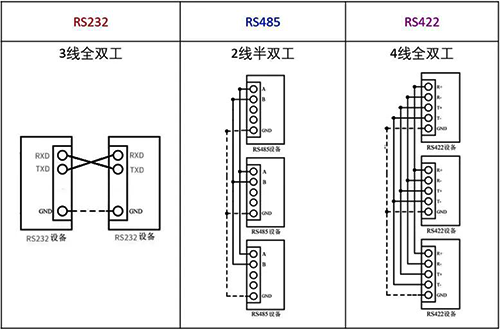

典型工作方式，RS232：3线全双工；RS485：2线半双工；RS422：4线全双工。
半双工模式(Half Duplex)使用同一根传输线，既可以发送数据又可以接收数据，但不能同时进行发送和接收。数据传输允许数据在两个方向上传输，但是在任何时刻只能由其中的一方发送数据，另一方接收数据。半双工通信中每端需有一个收发切换电子开关，通过切换来决定数据向哪个方向传输。因为有切换会产生时间延迟，所以信息传输效率低些。
全双工模式(Full Duplex)允许数据同时在两个方向上传输。因此，全双工通信是两个单工通信方式的结合，它要求发送设备和接收设备都有独立的接收和发送能力。在全双工模式中，每一端都有发送器和接收器，信息传输效率相对较高。
单工模式(Simplex Communication)一方固定为发送端，一方则固定为接收端。数据传输是单向的，只能沿一个方向传输，使用一根传输线。
RS485也有两线制和四线制两种接线，采用四线制时，只能实现点对多的通讯(即只能有一个主设备，其余为从设备)，现在多采用两线制。
3、通信方式不同

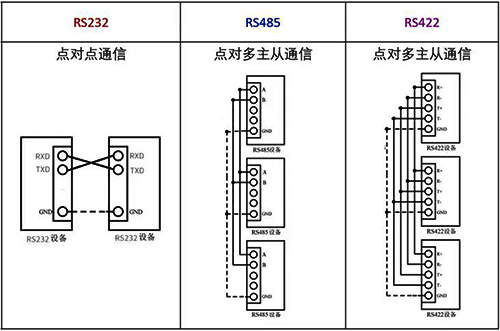

RS232只限于实现点对点的通信方式，但这种方式不能实现联网功能，这就促生了RS422和RS485，可以通过一个串口连接并控制多个设备。
RS232：只能实现点对点通信；RS485和RS422：能实现点对多主从通信。
4、逻辑特性不同

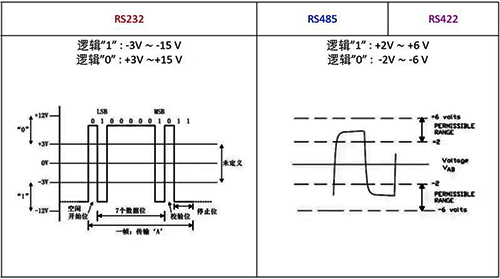

我们知道串口通信的数据传输都是0和1，通过高低电平来判断逻辑1或者逻辑0，具体如下：
◆RS232：逻辑“1”:-3V~-15V；逻辑“0”:+3V~+15V；
◆RS485：逻辑“1”:+2V~+6V；逻辑“0”:-2V~-6V；
◆RS422：逻辑“1”:+2V~+6V；逻辑“0”:-2V~-6V；
5、抗干扰性、传输距离和传输速率不同

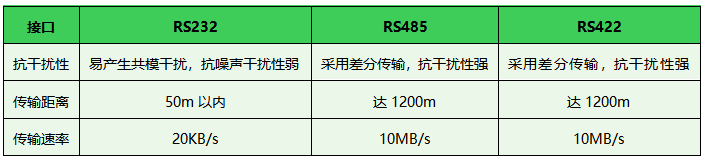

抗干扰性、传输距离和传输速率概览
①RS232与RS485对比
◆抗干扰性
RS485接口是采用平衡驱动器和差分接收器的组合，抗噪声干扰性好。RS232接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰。
◆传输距离
RS485接口最大传输距离标准值为1200米(9600bps时)。RS232传输距离有限，最大传输距离标准值为50米，实际上也只能用在15米左右。
◆通信能力
RS485接口在总线上是允许连接多达128个收发器，用户可以利用单一的RS485接口方便地建立起设备网络。RS232只允许一对一通信。
◆传输速率
RS232传输速率较低，在异步传输时，波特率为20Kbps。RS485的数据最高传输速率为10Mbps。
②RS422与RS485对比
◆RS422有4根信号线：2根发送(T+、T-)、2根接收(R+、R-)。由于RS-422的收与发是分开的所以可以同时收和发(全双工)。
◆RS485只有2根数据线：发送和接收都是A和B。由于RS485的收与发是共用2根线，所以不能同时收和发(半双工)。
