·在工业过程控制过程中，控制对象初始状态平衡，PID控制器输出变化后，过程变量能自己再次平衡的对象称为自衡对象；如果不能再次平衡，过程变量一直变化到物理限值的对象称为积分对象。

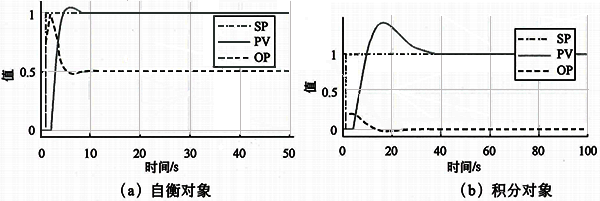

如果控制回路已经闭环，可以根据设定值阶跃变化时PID控制器输出的变化确定被控对象是自衡对象还是积分对象。如图1所示，设定值阶跃变化并稳定后，如果PID控制器输出和设定值阶跃变化前有明显变化就是自衡对象[图1a]，如果PID控制器输出和设定值阶跃变化前变化不大就是积分对象[图1b]。
