提起相量图，是不是也挺烦它哪？反正笔者是经过了好长时间的思想斗争，就跟刚开始接触三视图一样，就是形不成一种固定的思维模式，不知道在读的你是不是也有跟笔者有相同的经历。
后来，经历的多了，也就慢慢掌握了，可见，有些时候，要掌握一点东西，还需要一定时间沉淀的。不过，现在再体会起来，相量图还是非常重要的，它能直观地反映出各个量之间的大小与方向，以及它们之间的对应关系。

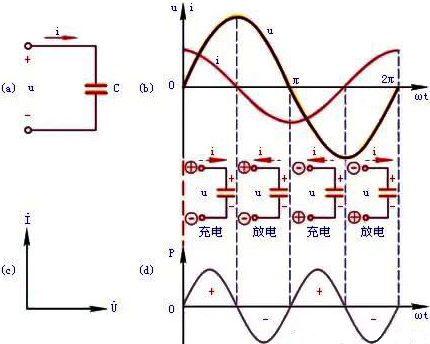

要画好、看懂相量图，首先需要掌握一个元件电压与电流的关系，比如纯电阻电路，电压与电流同相，纯电感电路，电压超前电流90°，纯电容电路，电流超前电压90°，感性电路，电压超前电感θ角，容性电路，电流则超前电压θ角。如此，针对一个元件，它的电压与电流的相位关系就会有一个大致的轮廓。
再者，要清楚理解+j与-j的关系。j只是一个标识方向的符号，+j表示超前90°，-j表示滞后90°，但不管是超前，还是滞后，都会有一个基准值，就是以谁为基准超前或滞后90°。这也是要说的第三条原则，选择基准相量，合二为一。在相量图中，逆时针方向为超前，顺时针方向为滞后。
再就是正负相量的关系，同一相量的正负关系，表示的就是大小相等，方向相反。

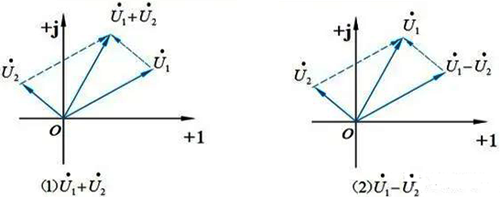

相量的加减运算满足平行四边形法则，收尾相接为加，反方向为相减，这一点也比较重要，但基本上都会。

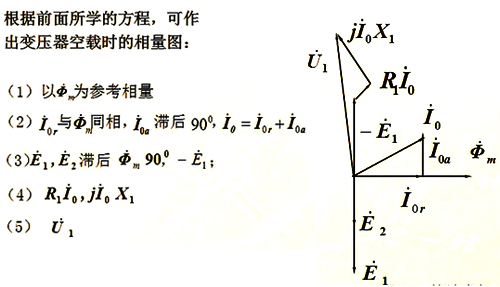

最后一点，就是不同量之间的相量关系，满足一定关系，可以画在一张相量图当中，比如变压器中的感应电势与磁通，电源电压与励磁电流等，可以在一张示意图中加以展示。
理解了这几点，画出相量图，正确读懂相量图，也都不是什么难事。
