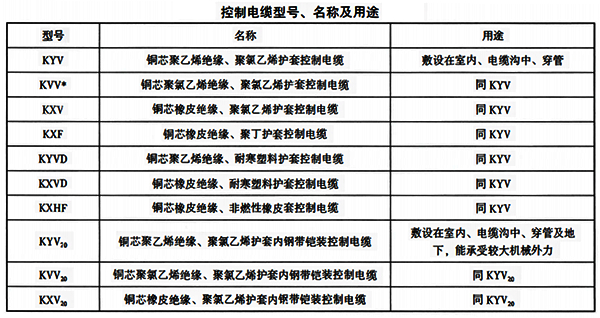

仪表控制电缆型号、名称及用途

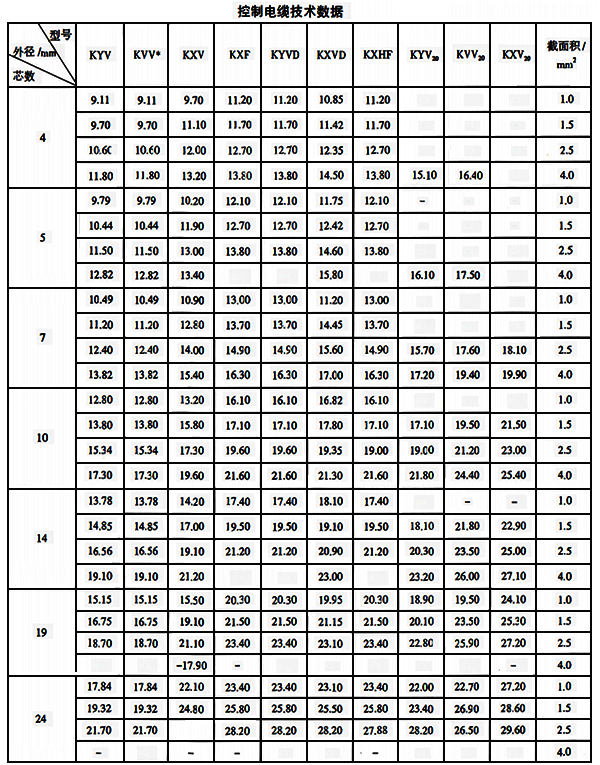

仪表控制电缆技术数据

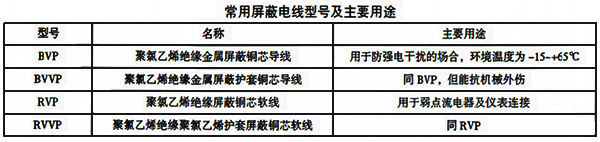

常用屏蔽电线型号及用途
电缆施工要求
1、仪表电缆到现场后，对电缆进行查检，查 看电缆的型号、规格是否符合设计要求。应无明显质量缺陷，有产品质量合格证。
2、审图核对电缆的规格、 型号、长度、始点、终点、电缆走向，最终确定电缆敷设方案，并编制详细的电缆敷设表。避免本安电缆和非本安电缆及电源电缆的交叉。
3、仪表电缆敷设前应对电缆槽或桥架进行查检，查看桥架是否按照设计图纸施工完成。对待敷设电缆进行检查和测试，进行绝缘电阻测试和导通试验。
4、敷设仪表电缆时的环境温度应符合下列规定：
①塑料绝缘电缆不低于0℃；
②橡胶绝缘电缆不低于-15℃。
5、电缆敷设应防止电缆之间或电缆与其他硬物之间相摩擦。
6、在同一电缆槽内的不同信号、不同电压等级和本质安全防爆系统的电缆，应用金属隔板隔离，并按设计文件的规定分类、分区敷设。
7、电缆在垂直电缆槽内敷设时，应用支架固定。电缆在拐弯、两端、伸缩缝、热补偿区段、易振等部位应留有余量。
8、塑料绝缘、橡皮绝缘多芯控制电缆的弯曲半径，不应小于其外径的10倍。电力电缆的弯曲半径应符合现行国家标准GB50168《电气装置安装工程电缆线路施工及验收规范》的有关规定。
9、明敷设的仪表信号线路与具有强磁场和强静电场的电气设备之间的净距离宜大于1.50m；当采用屏蔽电缆或穿金属电缆导管以及金属槽式电缆桥架内敷设时，宜大于0.80m，本安线路与非本安线路在电缆沟中敷设时，间距应大于50mm。
10、在下列情况下敷设电缆时，应采取必要的保护措施：
①周围环境温度超过65℃时，应采取隔热措施。处在有可能引起火灾场所时，应采取防火措施。通常可采用钢管、槽板、石棉套管、石棉板等进行隔热、防火。
②不宜平行将电缆(线)敷设在高温、易燃、可燃介质的工艺设备、管道的上方或具有腐蚀性介质、油脂类介质设备、管道的下方。
③与工艺设备、管道绝热层表面之间的距离按设计要求施工，设计无要求时应大于200mm，与其他工艺设备、管道表面之间的距离应大于150mm。
11、除下列情况外，控制电缆不应有中间接头：
①需要延长已经使用的电缆时，应加接线盒或接线箱；
②消除使用中的电缆故障时，应加接线盒或接线箱。
12、铠装电缆敷设时应留有适应余量。
13、设备附带的专用电缆，应按产品技术文件的要求敷设。
14、综合控制系统和数字通信线路的电缆敷设应严格按设计文件和产品技术文件的要求进行，并应符合下列要求：
①不同电压等级的电缆不应敷设在同一汇线槽内，不可避免时，应用金属板隔离；
②信号线宜采用屏蔽电缆，网络通道电缆宜单独隔离敷设。
15、仪表电缆与电力电缆交叉时，宜成直角；平行敷设时，两者之间的距离应符合设计文件规定。
16、仪表电缆与电气避雷引下线交叉敷设无法满足敷设间距要求时，应穿保护管屏蔽敷设，钢管两端应做等电位接地。
17、仪表电缆敷设完毕后电缆两端必须安装永久性电缆号标牌。
18、仪表电缆终端头的制作应符合下列要求：
①从开始剥切电缆皮到制作完毕，应连续一次完成，以免受潮。
②剥切电缆时不得伤及芯线绝缘。
③铠装电缆应用钢线或喉箍卡将钢带和接地线固定。
④屏蔽电缆的屏蔽层应露出保护层15~20mm，用铜线捆扎两圈，接地线焊接在屏蔽层上。
⑤电缆终端头应用绝缘胶带包扎密封，本安回路统一用天蓝色胶带。较潮湿、油污的场所，电缆头宜涂刷一层环氧树脂防潮或用热塑管热封。
⑥电缆头在盘柜内排列应整齐美观，热缩套管应长短一致，在盘柜内统一绑扎在镀锌角铁上， 电缆头露出密封板50mm，用绑扎带绑扎牢固。
