八招轻松搞定气动调节阀故障

2024/1/8 15:14:28 人评论 次浏览 分类:控制阀  文章地址://www.e-cumulus.com/tech/5322.html

气动调节阀是过程工厂的无名英雄,默默地维持液位、流量和温度等关键参数。当您的阀门发脾气时,您该怎么办?八招轻松搞定气动调节阀故障这篇文章能帮到您。

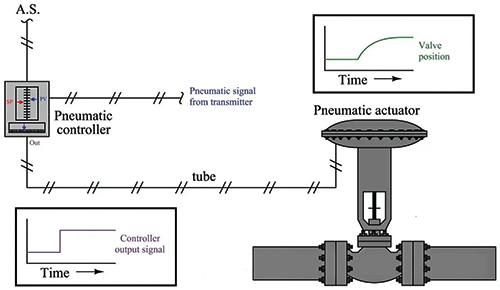

气动调节阀控制回路连接示意图

1、目视检查

①检查气动调节阀阀门本体和附件是否漏气或物理损坏。
②验证从调节器到定位器/电磁阀的气源。
③如果没有气源,请打开气源集管中的隔离阀。
④确认调节器设定压力与阀门数据表相符。

2、气压检查

将气压调整至建议水平(气压太低=气动调节阀运动缓慢,气压太高=执行器损坏)。

3、电源检查

①使用PLC/DCS命令测试阀门运动。
②如果没有任何动作,请检查电源电压和电缆连接,包括控制柜中的保险丝。
③检查电缆健康状况;更换有故障的线对。

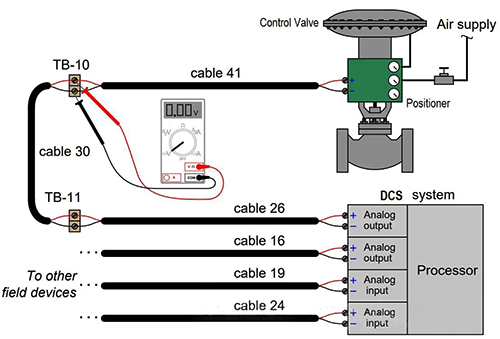

气动调节阀控制回路

4、阀门行程和反馈检查

①使用0-100%命令执行阀门行程检查。
②验证图形反馈;根据需要调整设置或校准。

5、联锁和许可检查

如果阀杆没有运动,请检查PLC/DCS逻辑是否互锁或许可。

6、校准

①如果行程问题仍然存在,请校准气动调节阀。
②如果校准后行程问题仍然存在,请检查定位器的毫安输入。

7、阀门定位器检查

如果阀门定位器的功能有疑问,请更换定位器;重新校准并检查行程。

8、气动调节阀配件检查

检查快速排气阀、流量放大器、手动阀、排气口是否堵塞,必要时更换。方法为直接空气测试:
①如果问题仍然存在,请拆下管道并将外部空气直接加载到执行器。
②检查执行器是否存在通过问题;如果需要的话进行检修。
③对每个工作台组施加气压并验证运动是否平稳。
④检查失败动作。
