调节阀连接方案及调节阀安装施工注意事项

2024/1/8 0:02:58 人评论 次浏览 分类:控制阀  文章地址://www.e-cumulus.com/tech/5319.html

正确安装调节阀是仪表工需要掌握的一项技能,如何确定调节阀安装位置和方位?有哪些调节阀连接方案?昌晖仪表在本文给大家一一分享。

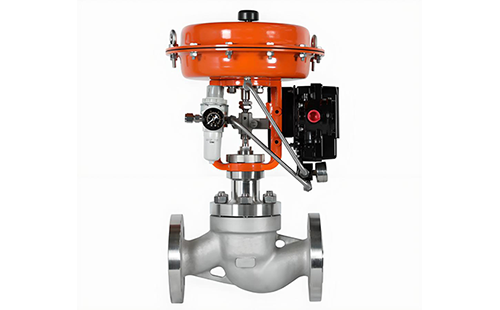

调节阀

调节阀安装施工的一般规定及要求

1、调节阀安装应按照设计图样和设计文件的规定。
2、调节阀安装应遵循国家有关标准的规定,如工业自动化仪表施工及验收规范、电气设备安装工程施工及验收规范等。
3、调节阀安装所需要的设备,辅助设备和主要材料应符合国家或行业标准的有关规定。

安装施工注意事项

1、调节阀安装位置和方位。

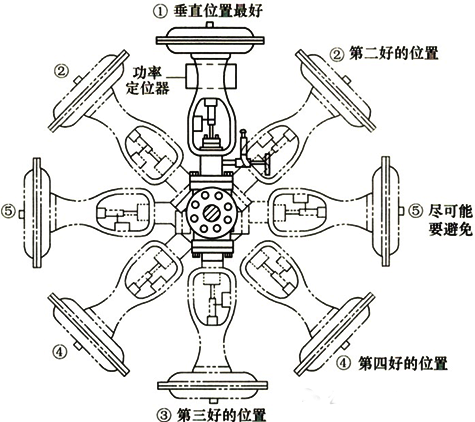

调节阀安装位置比较图如下图所示,安装位置①是最佳安装位置,即垂直安装;安装位置⑤是最差位置,要尽量避免;安装位置②是次选位置。如果没有足够空间,可选择位置③和④。

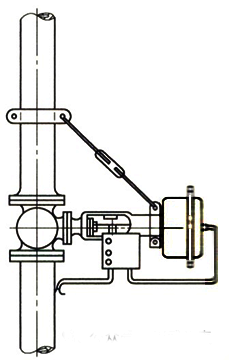

如果管道是垂直安装的,调节阀必须水平安装不可,则要用吊钩或拉链把执行器支撑在管道上。或者用U型螺栓管卡和支板把调节阀支撑起来,如下图所示。

调节阀水平安装在垂直管道上

2、调节阀阀内流体的流向应与阀体上的流向标志一致。


3、法兰与管道的同轴度允许偏差应满足下式的规定:


式中:△t为允许偏差(mm);D为管道内径(mm);β为工作条件下节流内径与管道内径之比。


4、调节阀上下游切断阀、旁路阀的连接

调节阀上下游切断阀和旁路阀应与调节阀同时安装。通常上游应有10~20D的直管段,下游应有4~7D的直管段。D是管道公称直径。调节阀上下游切断阀、旁路阀的连接方式有多种,如图所示为六种常见调节阀连接方案。

六种常见调节阀连接方案

①方案A的结构布置紧凑,占地面积小,容易维护和操作,系统的放空或排液容易,但是常常不能满足足够的直管段长度,使噪音增强。

②方案B的结构占地面积较大,调节阀位置可安装在上部或者下部,容易适应操作要求,但直管段不易保证。
③方案C的结构适用于角阀,可减少弯头数量,占地面积小,对底进测出的流向,可有较长的上游直管段长度。
④方案D与方案B类似,占地面积大。
⑤方案E的结构适合于角阀,与方案C相比,上游直管段缩短,不利于流体的稳定。
⑥方案F的结构是最为常见,占地面积大,管路流阻小,但操作和维护空间较小。

5、阀门定位器的安装应保证信号反馈能够正确、及时地反映阀位信号和变化。


6、控制管线的安装注意事项

①信号管线和液压信号管线应尽量短,且应尽量靠近调节阀本身。
②液压油管线应远离高温设备和管线,与热表面的间距不应小于150mm。
③气路管线和液压油管应进行耐压测试。
④信号电气线路应穿管铺设,在设备侧应用金属软管连接。
