拖动风机类负载的变频器参数设置要点

2023/12/28 1:50:15 人评论 次浏览 分类:变频器  文章地址://www.e-cumulus.com/tech/5294.html

变频器来拖动风机类负载有什么特点哪?在选择变频器方面又如何选择哪?预置变频器参数时重点关注什么?昌晖仪表就谈谈这方面的问题。

风机属于典型的二次方负载,即负载转矩与转速的平方成正比,T=kn²。这就说明,风机在低速时,负载转矩很小,负载转矩将随着转速升高而增大。


针对这一点,风机类负载不允许超频运行,比如50Hz运行,感觉不大爽,想把它提到60Hz,这一提不当紧,变频器非得过流跳不可,因为,转速提升,转矩就得按平方关系提升,转矩是电机提供的,电机不过流才怪。


所以,拖动风机类负载的变频器频率参数设置最大不可超过50Hz,最小频率为0,可根据实际需要设定它的上下限频率。


再者,风机的功率与转速的三次方成正比,P=kPn³。风机稍微提速一点,所消耗的功率将增大很多,同样,转速下降一点,功率也自然降低不少,所以,变频器节能,在风机身上可以得到明显体现,尤其是在闭环控制的情况下,若风机加了变频器,又维持在接近于工频段运行,在节能上考虑,基本是没多大意义的。


风机一般都属于连续性负载,一般开几个月不停,或常年不停,再加上它起动转矩小,基本不会卡阻,所以,在选择变频器上,通用变频或风机、泵类专用变频都可以满足要求。


拖动风机类负载的变频器参数设置要点
①因为风机起动转矩小的原因,在起动时也一般不需要设置转矩提升,除非启动困难的设备;

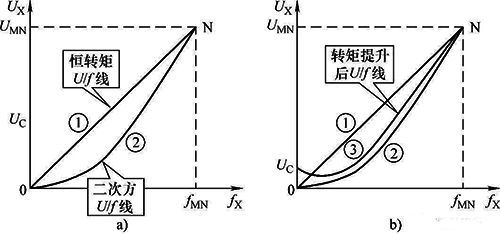

VF曲线,可按二次方曲线选择,有利于节能;



在加减速时间设置上,因为风机的惯性比较大,升降速时间可以适当延长,比如一台110kW设备,加减速时间可设60-90s;当然,还要以不过压、不过流为原则;
在加减速方式上,要考虑开始提频时,可以快一点,随着频率升高,时间越缓,降速亦然,频率高时缓着点,频率低时快一点,这类加减速曲线比较适合风机运行;
⑤在启停方式上,可选择直接起动,推荐选择减速停车方式。
⑥拖动风机类负载的变频器频率设置最大不可超过50Hz,最小频率为0,可根据实际需要设定它的上下限频率。

今天的这些属于一类负载的特征性介绍,相对来说比较基础,但风机类负载的比重是比较高的,所以,拖动风机类负载的变频器参数设置要点的内容比较实用。

作者:电气星辰
