解析无线动能开关智能照明控制系统的接线

2023/12/21 0:02:31 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/5276.html

使用了一个多月的无线动能开关照明控制系统,真心感觉不错!除了动能开关外,控制器也是核心器件。下面是我所用到的4种控制器,且听在下一一道来。

单路控制器

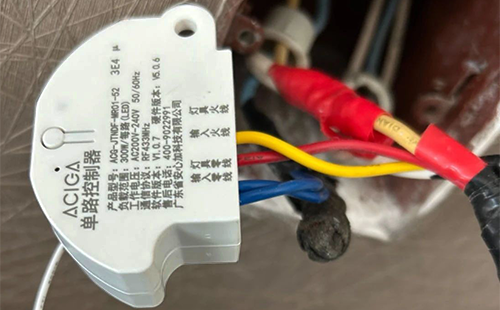

图1  单路控制器


图1是单路控制器,顾名思义这个控制器只能控制一个回路的照明灯具。从下往上接线端分别为输入中性线、输出中性线(接灯具)、输入相线、输出相线(接灯具),很明了,接线也很方便,该控制器可以带300W的LED灯。

双路控制器

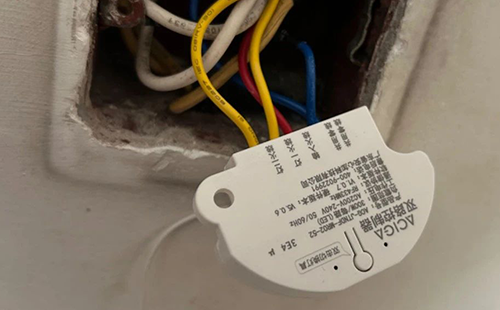

图2 双路控制器


图2是双路控制器,可以控制两个照明回路。图中从左往右接线端分别为输出相线2(接灯具2)、输出相线1(接灯具1)、输入相线、共用中性线、共用中性线。该控制器每路可以带300W的LED灯。如果灯具功率较大,如大花灯,还有600W的双路控制器供选择!

三路控制器

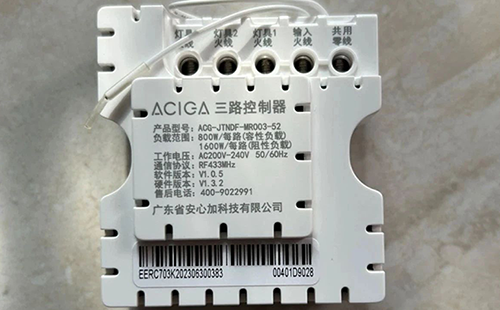

图3  三路控制器


图3是三路控制器,可以控制三个照明回路。图中从左往右接线端分别为输出相线3(接灯具3)、输出相线2(接灯具2)、输出相线1(接灯具1)、输入相线、中性线(输入、输出共用N线)。该控制器每路可以带800W容性负载,1600W阻性负载,LED灯具有高感性或容性负载特征,使用时建议按容性负载考虑!

插座控制器

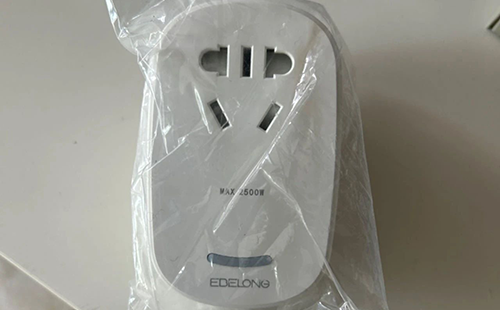

图4  插座控制器


图4是插座控制器,这个控制器与插座集成在一起,很好用!用于控制控制小厨宝、电热水器、智能坐便圈等大功率负载,通过动能开关控制该插座的电源通与断,最大功率为2500W阻性负载。美中不足目前我用的这款不支持手机APP控制。

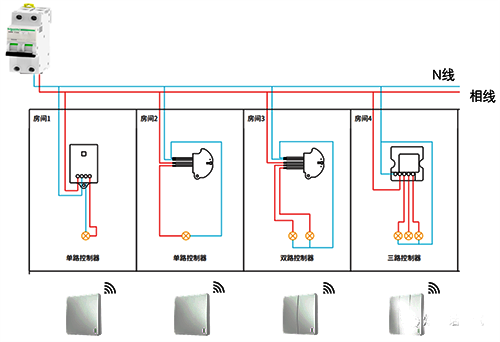

无线动能开关智能照明控制系统接线示意图如图5所示,省线、无源、节能、智能的动能开关控制系统是智能家居、楼宇照明控制的解决方案之一。

无线动能开关智能照明控制系统接线示意图
