艾默生ProLink III软件与质量流量计1700/2700组态流程

2023/12/21 0:02:23 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/5275.html

ProLink III组态和服务软件可灵活地提供您组态和管理高准质量流量计以及Rosemount Flow设备并有效分析过程数据所需的全部功能。ProLink III的操作界面简洁清晰,无论您的组态或诊断多么复杂,都能够让您能够拿起流量计,快速完成读取过程数据、组态变送器以及执行维护和故障排除任务。

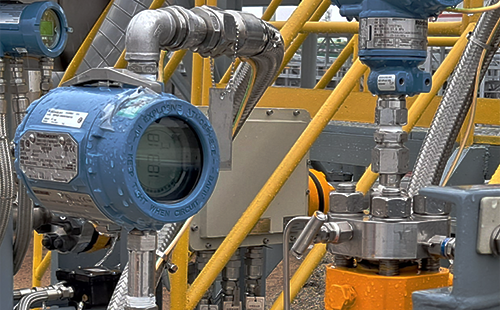

高准质量流量计

注意事项

如果变送器位于危险区域,请勿使用服务端口连接。服务端口连接需要打开接线腔室,而在接通了变送器电源的情况下打开接线腔体可能会导致爆炸。要在危险环境中连接变送器,请采用无需取下变送器外壳盖子的连接方法。

先决条件

ProLink III已在PC上安装并注册,信号转换器(目前最常用为USB转RS485)已正确驱动,PC与流量计之间完成了必要的线路连接。

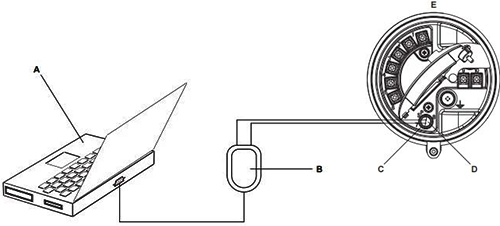

如下为通过服务口进行连接的示意图。


A. PC

B. 信号转换器
C. 服务端口端子7(RS485/A)
D. 服务端口端子8(RS485/B)
E. 变送器,且其接线腔室和电源腔室已打开

组态操作步骤

高准质量流量计1700/2700系列变送器支持Service Port、Modbus/RS485、Hart等多种ProLink III连接方式,其中Service Port(服务端口)连接使用已在ProLink III中定义的标准连接参数,因此不需要预先对变送器进行相关组态。

1、启动ProLink III。

2、在ProLink III启动画面上选择Connect to Physical Device(连接到物理设备)。
3、将Protocol(协议)选择Service Port(服务口)。
4、将PC Port(串行端口)设置为您用于与设备连接的计算机通讯端口(可通过我的电脑 – 设备管理器查看信号转换器所占端口)。
5、指定其他通讯参数,连接服务端口,则所有剩余通讯参数都将使用默认值。
6、选择Connect(连接),连接后界面如下。
7、如果ProLink III连接失败,请排查设备连接。
