怎样按照GB/T50063-2017选择电流互感器变比

2023/12/16 20:58:44 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/5252.html

如何选择电流互感器的主要技术参数变比和准确度。电流互感器是一种特殊的变压器,可将大电流变成标准小电流,并在计量器、计量器和继电器等设备上工作。这样可以扩大计量器的测量范围,并起到提高电路可靠性和安全性的作用。如下图所示,电流互感器的接线图将主线圈连接到主电路,二次连接的仪器和继电器的线圈也连接到一起。

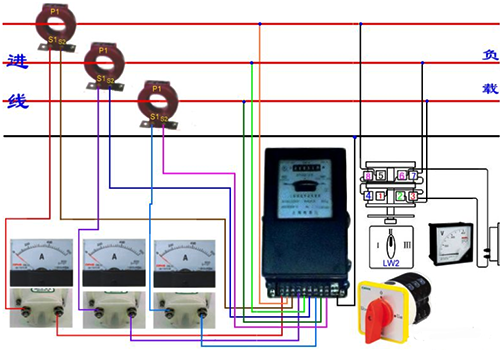

电流互感器的接线图

电流互感器的选择原则

1、额定一次电压由所在系统的标称电压确定。可以选用高电压等级的电流互感器在低电压等级的系统中使用,如选用10kv的电流互感器在6kv系统中使用。

2、主要电流等级根据GB1208中规定的额定电流等级进行选择。如果无法根据指定的等级选择主要电流,可以通过以下方法解决:  ① 保护回路和测量回路的变比要求不同时,可采用二次绕组带抽头电流互感器。也可以改变一次抽头的电流互感器,一般分串联和并联接法,可获得倍数变比或半数变比的电流互感器。②测量回路用电流互感器有特殊用途的用s级的,它在10~110%的额定电流范围内保持准确度要求。


3、额定的次要电流1A和5A。

选用原则:
①对新建发电厂和变电所有条件时,宜选用1A。
②如有利于互感器安装或扩建工程原有TA为5A时,及某些情况下为降低TA的二次开路电压,额定二次电流可选用5A。
③一个厂,站内的额定二次电流可同时选用1A和5A。大家继续阅读《电流互感器二次额定电流1A和5A的区别与选择》文章。

4、正确的级别和临时属性在以下主题中进行了说明:


5、铁芯个数--电流互感器铁心个数有两类:一类为一个电流互感器只有一个一次绕组和二次绕组的单铁心式,大部分低压电流互感器就是这一类;一类是为一个一次绕组有两个及两个以上二次绕组的多铁心式,每个二次绕组,按照用途不同配置。电能计量仪表和测量表计在满足准确级的前提下,可以共用一个二次绕组。


6、根据结构可分为油浸、树脂注入和SF6电流互感器。


电流互感器变比和准确度

1、变比
电流互感器二次侧额定电流值都为5A或1A,一般情况下选择5A。测量电流互感器常用的变比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等,那么如何正确选择电流互感器的变比呢?

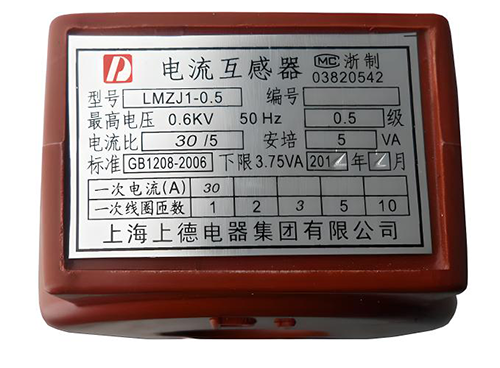

电流互感器铭牌

GB/T50063-2008《电力装置的电测量仪表装置设计规范》中规定“指针式测量仪表测量范围的选择,宜保证电力设备额定值指示在仪表标度尺的2/3处”。根据这个规范我们可以用N=I1RT/(⅔×5)的公式选取电流互感器的变比N。


N=I1RT/(⅔×5)

公式中I1RT为变压器一次侧额定电流,A;N为电流互感器的变比指针式测量仪表测量范围的选择,宜保证电力设备额定值指示在仪表标度尺的2/3处;5是电流互感器的次要额定值


然后,根据计算出的变量比率选择相应变流器的比率。例如,选择75/5比例变流器,因为I为50A,N=14.29可根据方程式求得。


2、准确度

电流互感器的精度也称为精度。这是因为电流互感器的比例误差和角度误差是不可避免的。换流器的精度与此比率误差限制的百分比在数值上相同。例如,电平0.5电流互感器的最大比例误差为0.5%。测量变流器为0.1、0.2、0.5、1、3、5等级,保护变流器为5P、10P等级。一般来说,测量结果选取层次0.2精度等级,测量结果选取层次0.5精度等级,一般监督仪表选取层次1精度等级。

同时我们在使用换流器。变流器的二次侧面必须接地,以防止一次高压通道的二次侧面、危机设备和生命安全。注意电流互感器1、2侧极性。极性连接严重时的燃烧损耗计;变流器严禁在保险丝的二次侧面安装,以防止二次开路、二次开路高压、危机人生安全。


实用电流互感器选型示例

10kV进,出柜CT的变比如何选择,假如一台为1000kVA的变压器:

高压侧额定电流I1=1000/1.732/10=57.7A;低压侧额定电流I2=1000/1.732/0.4=1443.4A;在额定值的运行条件下,电流表的指示在量程的70%~100%处,时电流互感器最大变比应为:N=I1RT/(0.7*5);高压侧可选的电流互感器100/5;400V低压侧可选1500/5的电流互感器。

一般电流互感器的一次电流的规格有5,10,15,20,30,40,50,75,100;150,200,300,400,(500),600,800,1000,1500,2000,3000,4000,5000;7500,10000,15000;20000,25000。


400kVA:I1RT=400/1.732/10≈23A,N=23/(⅔×5)≈6.6,高压侧可选40/5电流互感器

500kVA:I1RT=500/1.732/10≈29A,N=29/(⅔×5)≈8.3,高压侧可选50/5电流互感器
630kVA:I1RT=630/1.732/10≈36.4A,N=36.4/(⅔×5)≈10.4,高压侧可选75/5电流互感器
800kVA:I1RT=800/1.732/10≈46.2A,N=46.2/(⅔×5)≈13.2,高压侧可选75/5电流互感器
1000kVA:I1RT=1000/1.732/10≈57.7A,N=57.7/(⅔×5)≈16.5,高压侧可选100/5电流互感器
1250kVA:I1RT=1250/1.732/10≈72.2A,N=72.2/(⅔×5)≈20.6,高压侧可选150/5电流互感器
1600kVA:I1RT=1600/1.732/10≈92.4A,N=92.4/(⅔×5)≈26.4,高压侧可选150/5电流互感器

附:电度表选型(30A以上配互感器)电度表型号是用字母和数字的排列来表示的,内容如下:类别代号+组别代号+设计序号+派生号

1、类别代号: D--电度表

2、组别代号  表示相线:D--单相;S--三相三线;T--三相四线。  表示用途的分类:D--多功能;S--电子式;X--无功;Y--预付费;F--复费率。
3、设计序号用阿拉伯数字表示。每个制造厂的设计序号不同。

单相直接接入电度表额定电流:1.5(6)A、1(2)A、2(4)A、2.5(5)A、2.5(10)A、5(10)A、5(20)A、5(30)A、1015(60)A、20(80)A、
极限20(100)A(极少用到)等,最大可30(100)A等。

最大可达100A,括号前的为基本电流值,也称叫标定电流,是作为计算负载基数电流值的,  三相四线电度表额定电流:5(30)A、10(60)A、20(80)、30(100)A等。长时间允许通过的最大额定电流一般可为额定电流的1.5倍。
