何为流量计的小流量切除?小流量切除值多少合适?

2023/11/27 11:55:34 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/5205.html

在无介质流动时,由于一些原因流量计可能会产生小流量波动,比如:管道震动、安装应力、电磁干扰或者工况变化造成介质扰动等情况下,流量计传感器都容易引入错误干扰信号而出现测量值,这些“虚假流量”并不能真实反映介质流动,我们接下来将其统称为“噪声”。

在正常工况下介质流动时,绝大多数微小的“噪声”信号与正常信号相比微不足道(占比很小、强度较弱),并不会影响计量的准确性。为了避免“噪声”信号带来的累积量变化等问题,小流量切除值指定了流量计要报告为测量值的最低流量,低于设定切除值的所有流量都将被强制报告为0,高于设定切除值时流量计正常运行。通俗一些解释就是,我们人为设置一道门槛,让低于此门槛的“小流量”被挡在门外不予被理睬。


小流量切除(Low Flow Cutoff)设定值并没有明确的规范,并不是像有些人认为的按照一定百分比设定即可。各厂家流量计产品出厂前已对小流量切除进行设置,默认切除值完全能够适用于大多数应用,但是在试运行阶段或实际流量与设计流量偏差较大等情况下需要对小流量切除值进行调整以扩大可测范围或者减小“噪声”干扰。差压式流量计涡街流量计在使用过程中遇到小流量相关问题的情况相对较多,小流量切除值一般根据现场正常使用的流量范围进行更新,以不影响可能用到的最小流量测量为宜。


JJG1003-2005流量积算仪检定规程中关于小流量切除的相关要求摘录如下供大家参考,配套传感器为标准节流装置切除点应不大于设计工况下最大流量的8%,配套传感器为其他类型的切除点应不大于设计工况下最大流量的5%。

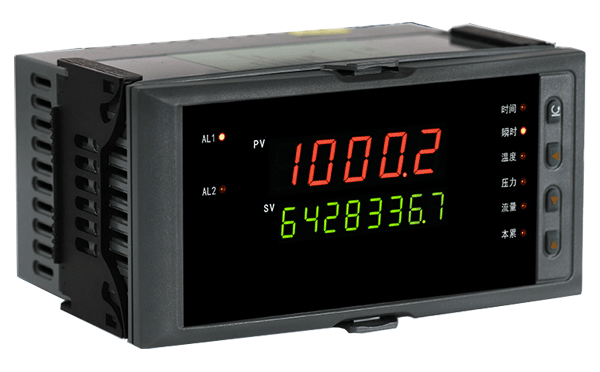

流量积算仪

作为解决干扰和各种零漂影响确保流量计正常运行的常用手段,小流量切除绝非万能。可以说小流量切除只是在合理范围内掩盖或屏蔽了某些问题,进而在一定程度上改善了测量效果,但是对于前面提到的管道震动、安装应力、电磁干扰、工况扰动和实际流量与设计流量偏差严重等情况,建议仍需有针对性的在管道支撑、整改安装、完善接地、优化工况和核实流量范围以及流量计选型等方面进行排查并采取措施,从源头彻底解决问题。
