艾默生CMF系列质量流量计安装说明

2023/11/23 12:52:04 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/5195.html

科里奥利质量流量计直接测量质量流量,其测量的准确度与介质的流态无关。艾默生ELITE(CMF)系列质量流量计的安装相对简单,没有直管段的要求,您可以因地制宜的安装传感器。

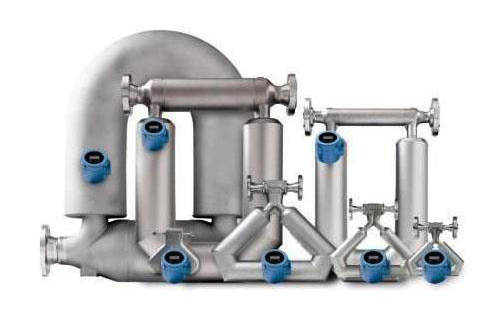

艾默生质量流量计

1、质量流量计安装检查

①如果您计划在危险区域安装质量流量计,请确保传感器认证标签上规定的危险区域等级适合当前的安装环境;
②检查当前的环境温度和过程温度,确保其在您准备安装的质量流量计的限制范围内;
③为了获得最佳性能,应采用首选朝向安装传感器,并确保现场有充足的作业空间。
◆质量流量计首选传感器朝向

安装质量流量计首选朝向

2、质量流量计安装方式

①艾默生质量流量计安装无直管段要求,传感器的上游或下游都无需直管段;
②如果传感器安装在垂直管道,液体和浆液的流向应为自下向上,气体的流向应为自上向下;
③无论选择哪种传感器安装方式,都需确保传感器流量管完全充满过程介质;
④如要通过一个阀门来调整或截断流过传感器的介质,需将阀门安装在传感器的下游;
⑤法兰将在所有方向上为传感器提供支撑,传感器本体切勿进行外部支撑,尽量减小传感器上的安装应力;
⑥在质量流量计运输或吊装到安装位置时,请勿通过流量计的电子部件(接线盒、变送器或任何电气接头)或其吹扫接头进行吊装。

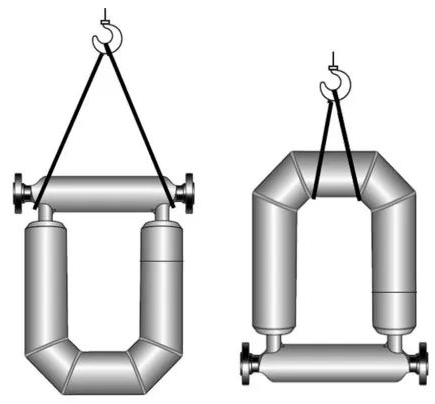

◆质量流量计可接受的吊装点

质量流量计可接受的吊装点

3、质量流量计的温度限制

在所有情况下,艾默生质量流量计电子部件不能在环境温度低于-40°C或者高于60°C的环境温度下使用。艾默生质量流量计传感器可以在如下温度限制图表所示的过程和环境温度范围内使用,如果过程条件接近灰色区域,请咨询艾默生公司。

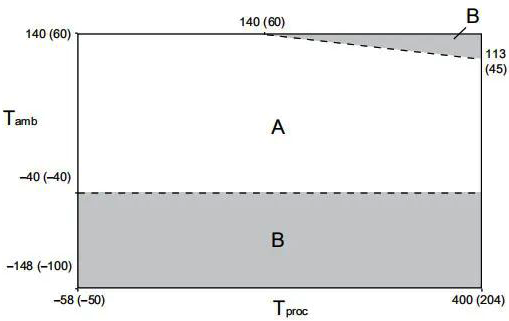

①CMFS007、CMFS025–CMFS150





Tamb=环境温度°F(°C);

Tproc=过程温度°F(°C);
A=所有可提供的电子部件选项;
B=仅限分体式安装型电子部件;

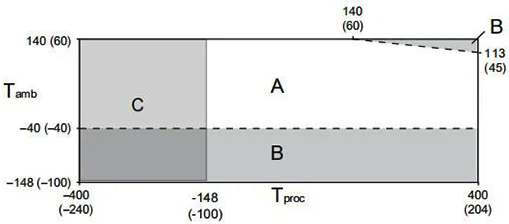

②CMF***M/L/H/P 和 CMFS010-015

*不包括特别订购的低温改型



Tamb=环境温度°F(°C)

Tproc=过程温度°F(°C)
A=所有可提供的电子部件选项
B=仅限分体式安装型电子部件
C=当过程温度低于-100°C时,建议订购低温传感器

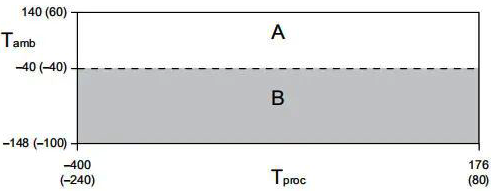

③特殊订单低温型号



Tamb=环境温度°F(°C)

Tproc=过程温度°F(°C)
A=所有可提供的电子部件选项
B=仅限分体式安装型电子部件

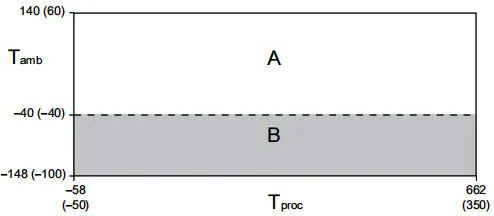

④耐高温型号



Tamb=环境温度°F(°C)

Tproc=过程温度°F(°C)
A=所有可提供的电子部件选项
B=仅限分体式安装型电子部件

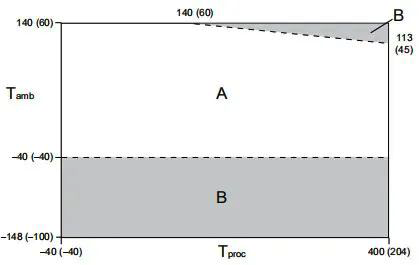

⑤超级双相型号



Tamb=环境温度°F(°C)

Tproc=过程温度°F(°C)
A=所有可提供的电子部件选项
B=仅限分体式安装型电子部件
