转子流量计安装和选型注意事项

2023/11/21 0:46:43 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/5192.html

转子流量计又称为浮子流量计或可变面积式流量计,主要应用于中、小流量的测量,适用于液体、气体、蒸汽等介质,是一种使用较为广泛的通用流量计。昌晖仪表在本文分享转子流量计安装和选型注意事项。

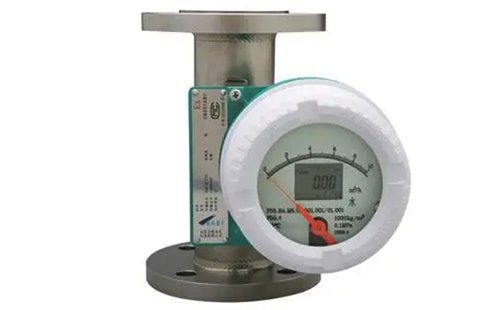

金属转子流量计

转子流量计安装注意事项

①转子流量计的安装形式为垂直安装和水平式,垂直式应保证流量计的中心垂线与铅垂线夹角小于2°,水平式应保证流量计的中心水平线与管道水平线夹角小于2°。
②流量计安装前,工艺管道应进行吹扫,防止管道中滞留的铁磁性物质附着在仪表里,影响仪表的性能,甚至损坏仪表。如果不可避免,应在仪表的入口安装磁过滤器。
③流量计的安装位置应避免大的温度变化,避免阳光直射,环境温度在-25~60℃之间,如果转子安装位置受到热源的热辐 射,应提供热隔离或通风设施。避免应用在强腐蚀性的大气环境中。
④金属管式是通过磁耦合传递信号的,所以为了保证流量计的性能,安装周围至少10m处不允许有铁磁性物质存在。
⑤上下游管道应与转子的口径相同,连接法兰或螺纹匹配,应保证仪表上游直管段长度不小于5D,下游直管段长度不小于3D。转子流量计安装如图所示。

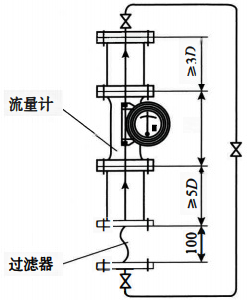

转子流量计安装示意图

⑥流量计的安装应选择在满足必要的维修空间的地方。

⑦确认传感器部件的材质适用于被测介质。
⑧安装在管道中的转子不应受到应力的作用,仪表的出入口应有合适的管道支撑,可以使仪表处于最小压力状态。
⑨为便于检修、维护,应设置旁通管路。

转子流量计选型注意事项

①转子流量计为中、低等精度流量计,一般精度为±1.5%~±4.0%FS,所以一般应用于精度要求不高的场所。
②转子流量计易被异物卡住转子,所以对于介质中有杂质或者有颗粒物的工况,应慎重选用。
