有些时候，经常会看到四象限变频器，或是变频器四象限运行，那么，对变频器而言，什么是四象限？昌晖仪表就简单谈一下这个问题。

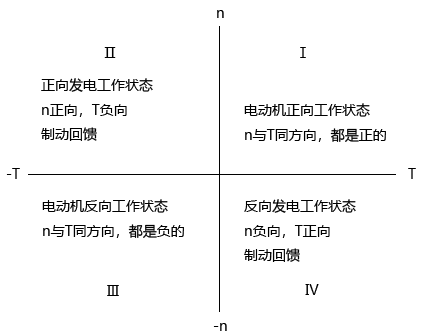

所谓变频器四象限运行，是指拖动设备的工作点有可能出现在坐标系的四个象限内。那么，具体是指哪四个象限哪？可以简单这么总结：正向电动机状态，正向发电机状态，反向电动机状态和反向发电机状态。电动机在不同象限中的工作状态是不一样的。
还要以驱动起重设备的变频器来举例子，比如一台变频器拖动一台起重设备，开始阶段，电机要拖动重物上升，此时，电机对重物做功，电机正转，转向与转矩方向一致，处于电动机状态。
但电机不能一直正转，当提升到适当高度时就要减速停车，在减速瞬时，电机的机械特性就发生了改变，电机转速超过了同步转速，此时将进入再生制动，处于发电状态，其输出转矩变成了制动力矩，此时便进入第二象限运行。
由于制动力矩的产生，电机又会转回到第一象限，并回到新的平衡。
重物下降时，由于受到阻力，不能自行下降，必须由电动机反转来实现，电机转向与转矩都是负的，此时电机工作在第三象限。
同样，在负重情况下也不能一直下降，还是要在适当情况下减速停车，在下降瞬间，电机机械特性又发生了改变，电机处于反向运行下的再生制动，处于发电状态。此时，电机工作在第四象限，产生制动力矩，转为正向力矩，阻止重物自由下落，又回到第三象限，并达到新的平衡。
这就是变频器四象限运行，拥有这种功能的变频器也叫做四象限变频器。可以说，不是每种型号的变频器都有这种功能，要针对具体品牌和型号，这在选择时要格外注意。
