在DCS中,当输入信号发生突变时,往往是因为相关的仪表出现故障或者控制阀位置发生突变或者是工艺条件发生大的变化,这个时候需要立即进行排查,解决故障,不然有可能酿成比较严重的事故;

在横河DCS系统中,有相应的功能可以配置使用,就是输入信号变化率报警,输入信号变化率报警是一种检测过程变量PV(process variable)在一定时间内的变化是否超过变化率报警设定值VL的功能。


当确定过程变量PV(process variable)在规定时间内的变化超过报警设定值VL时,如果变化呈递增方向,则启动正方向(VEL+)速率报警。同样,如果变化方向是递减的,则激活负方向的速率报警(VEL-);


输入信号变化率报警表示过程条件的突然变化和检测器或变送器的异常,当然可能的原因在开头已经提过了;


在报警状态下,如果过程变量PV(process variable PV)在规定时间内的变化量在告警迟滞值HYS减去报警设定值VL的范围内,系统将从告警状态中恢复。

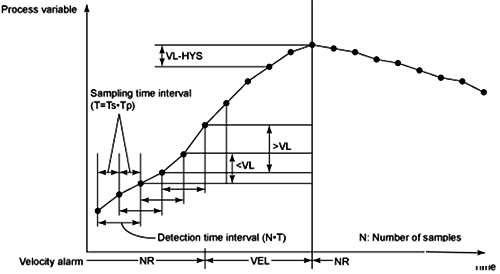

上图中的采样个数N=2,可以结合定义理解上图的作用机理;


上图中的采样时间间隔(T)的值由设定的采样间隔(Tp)和功能块的扫描周期(Ts)计算得出,即:T=Tp*Ts;一旦报警被激发,报警至少在采样的时间间隔(T)内是有效的;

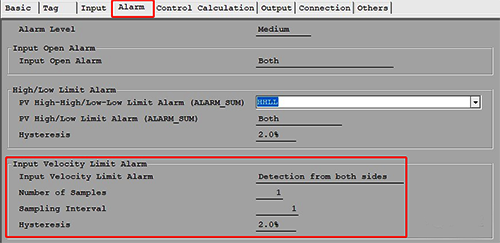

在System View中的Function Block Detail Definition的Alarm组态中,输入信号变化速率报警检查类型、速度告警设定值(VL)、告警迟滞值(HYS)、采样个数(N)、采样间隔(Tp)均可自定义。



Input Velocity Limit Alarm:有三种方式可以选择,分别是:“Both”、“Single”和“No”,默认是”Both“;这个很好理解;



需要注意的是:当输入信号变化率报警校验类型选择“Single”时,当报警设定值(VL)为正号时,只监控正方向的速率;当报警设定值为负号时,只监控负方向的速率。而当VL=0时,无论输入信号变化率报警检查类型是什么,都对两个方向的速率进行监测。当输入信号变化率报警校验类型选择“Both”时,采用速度报警设定值(VL)的绝对值进行监测;


报警设定值VL可以在操作监视画面上调出相应面板的调整参数里设置;


当类型设置为单一方向时,在速度报警设定值(VL)的工程单元数据中添加待检测方向的符号(+或-)。当将与PV量程跨度相同的值(正值)设置为速度报警设定值(VL)时,无论输入速度报警校验类型如何,都不会发生正负方向速度报警。


像其它的报警一样,还可以设置报警滞后值Alarm Hysteresis Value (HYS),取值范围可以为0 ~ PV量程跨度范围的工程数值,或PV量程跨度范围的百分比数据,使用百分比数据时,要在数值后加上%,默认值是2.0%。

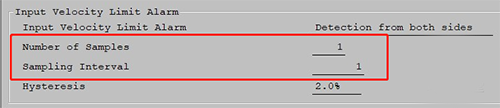

采样次数(N)和采样间隔(Tp):采样间隔(Tp)和采样次数(N)在Function Block Detail Builder中定义;



采样次数(N):可设置为1-12内的数,默认为1;
采样间隔(Tp):可设置为1-10000内的整数值,单位为扫描周期,默认为1。

有了这个VEL±的报警后,可以利用这个报警状态,进行相应的提醒、联锁等其它的应用,以此来提醒操作人员快速响应来处理异常,实现稳定运行。
