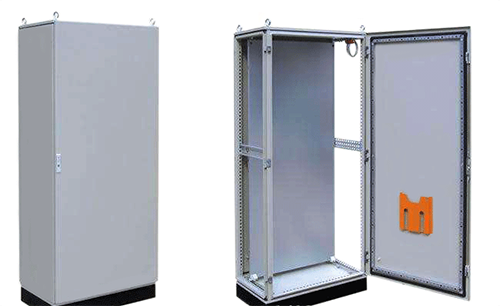

安全栅柜装配技术要求
安全栅柜用于安装安全栅和相关设备。
①安全栅的24VDC电源分配端子，正端采用熔断型带指示灯的端子，负端采用普通端
子。电源分配端子排安装在本机柜安全栅的上方，紧挨着开关电源安装。
②安全栅的输入、输出信号线均不再采用端子转接。
③安全栅柜的汇线槽：非本安侧线槽设置在机柜两侧，本安侧线槽设置在机柜中间。
④安全栅柜的接地铜排安装在底部左右两侧，EG为工作地铜排，SG为保护地铜排，工作地铜排必须与安全栅柜底板完全绝缘隔离，保护地铜排保证与机柜接触良好。
⑤安全栅按照与卡件对应原则布置，按工段顺序排列，安全栅对应顺序为机柜—机笼一卡件。预留的安全栅底板位置在每个安全栅柜的最后一行。备用的位置采用与对应卡件相同型号的安全栅，当安全栅不足时位置空置。
电涌保护器柜装配技术要求
①电涌保护器柜采用纵向安装方式，两边走线槽为进线，中间走线槽为出线，电涌保护器柜外地板下的进线与出线应尽量避免交叉，进线与出线在布线时保持30cm的距离。
②电涌保护器柜进线采用1.5mm²的导线，出线采用1mm²的导线。
③电涌保护器安装在标准镀锌35mm导轨上，采用导轨接地。
④电涌保护器柜的接地紫铜排推荐尺寸为： 250mm(长)×50mm(宽)×5mm(厚 )，铜排上等距离打直径为8mm的接地线固定孔。导 轨与接地排的连接线采用 6mm²的多股铜线，机柜接地铜排与控制室内接地汇流排用50mm²的多股铜线连接，接头处用接线鼻子连接，连接距离小于9m。
⑤电涌保护器柜的接地铜排安装在底部左右两侧，EG为工作地铜排，SG为保护地铜排，工作地铜排必须与机柜底板完全绝缘隔离，保护地铜排保证与机柜接触良好。
⑥电涌保护器的布置对应安全栅柜布置，只经过电涌保护器而不经过安全栅的检测点布置在最下面，增加一组，该部分检测点直接接至电涌保护器，不需要经过渡端子柜转接。
