仪表柜(盘)与包括盘面上的二次仪表、现场的一次仪表、调节器、执行器及热工试验的各种仪器仪表、电器元件及盘内接线、接管等构成控制系统装置或称成套总成，被广泛应用于核电、石化、化工、轻工等工业生产过程控制系统中，组成各种规模的控制室。
仪表柜(盘)按照结构形式，有屏式仪表盘、框架式仪表盘、柜式仪表盘三大类。此外还有通道式仪表盘、控制台、控制柜、仪表箱及马赛克模拟仪表盘等，形式规格多样，盘柜表面可喷漆或喷塑。用户根据自身的需要选择仪表盘。
昌晖仪表在本文分享符合相关设计标准的仪表柜(盘)制造、盘内端子和接线、端子和接线接地、铭牌和标签的通用技术要求，供仪表工和仪表柜(盘)制造商参考借鉴。

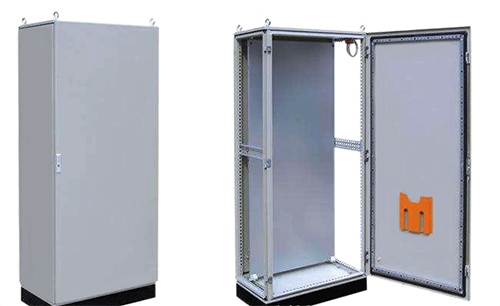

1、仪表柜(盘)制造
①所有安装于室内的仪表柜(盘)采用冷轧钢板制作。仪表柜(盘)成品的表面应光滑、平整。
②仪表柜(盘)内结构部件均应喷塑或镀锌，盘内外表面应喷塑，仪表柜(盘)框架颜色推荐采用主流标准颜色、面板和内部结构件颜色推荐采用主流标准颜色。
③所有仪表柜(盘)应配有可拆卸的吊环螺栓以便于吊装，吊环螺栓固定在控制盘的顶部。
④仪表柜(盘)应有足够的高度，便于安装使用。单门机柜宜在左面安装铰链。
⑤所有柜门须带锁，锁的型号应相同。所有柜门须能至少90°开启。
⑥每个仪表柜(盘)的前后门须安装适合放置A4文档的文件袋，深度至少为40mm。
⑦每扇门应有通风孔和过滤网固定装置。
2、端子和接线
仪表柜(盘)内部电缆应采用PVC绝缘导线。导线规格应符合电气专业有关规定，并应符合设计文件和询购文件的要求。
①仪表柜(盘)配线绝缘层的颜色一般规定如下：
◆相线：棕色
◆中线：蓝色
◆安全地：绿色/黄色
◆仪表地：黄色/黑色
◆直流正极：红色
◆直流负极：黑色
◆本安信号：蓝色
考虑到控制柜内5V以及24V的直流电源并存，因此控制柜内直流电压配线绝缘层的颜色规定如下：
◆直流5V正极：黄色
◆直流24V正极：绿色
◆直流负极：蓝色
②所有接线端子、接线端子组需分别标识。标识可采用打印的标记号。标识为白底黑字。
③绞合线的端头应采用压接式接线端头。
④在并联接线时，可把需并联的线绞合在一起，或采用端子。
⑤连接线需采用恰当尺寸的套标(号码管)在卷边前进行标识。 标记为白底黑字。
⑥每根导线的两端须进行起点/终点标识。所有文字或编号将采用从左往右阅读方式。
⑦在导线垂直敷设时，文字或编号将采用从下往上阅读方式。
⑧接线、跨接线和电源分配线通过塑料线槽在盘内进行整洁、美观的排列。整个线槽须采用螺栓、螺母安全地固定在盘内的结构上。线槽用于进入盘内的电缆或电缆束。为便于必要时的移动，线槽封盖的长度不要超过1m。
⑨线槽内的导线和电缆须沿着敷设路线进行固定。最终盘柜线槽内的电缆填充量不能超过75%。
3、端子和接线接地
所有仪表柜(盘)应配备仪表工作接地和安全保护接地排。这些接地应在机柜的底部。
4、铭牌和标签
①所有仪表柜(盘)的前后须装配铭牌。铭牌须显示盘的识别号和用途。
②所有铭牌推荐采用塑料薄片制成，并用不锈钢螺丝固定。要求文字信息为白底黑字。
