在照明设计中，通常要计算照度，作为设计的依据。照度计算并不复杂，通过简单的计算给出设计照度实际值。本文介绍使用Visual Lisp和Visual Studio实现照度计算并生成图纸的方法。
1、照度计算依据
照度计算依据DLT5390-2014《发电厂和变电站照明设计技术规定》的附录B:计算平均照度，对于点光源的计算，一般用的少，不单独计算：
B.0.1 应用利用系数法计算平均展读应按下式进行
式中：Ec为工作面的平均照度(1x)；Φ为光源光通量(1m)；N为光源数量 ；K为灯具维护系数，取决于房间的污秽等级、房间和灯具的清扫周期，可按本规定表7.0.4的规定取值；A为工作面面积(mm2)；CU为利用系数，取决于室形指数和房间的反射情况，由灯具制造厂提供。。
2、Visual Lisp实现照度计算
①Lisp 由于用户界面不是很灵活，数据取自excel表或直接从图纸中取。
对于这个照度计算，数据只能取自图纸，首先人工填入相关数据：
相关的基础数据填入表格。
②计算程序：
(setq list_TQ nil)
(setq Get_Text1 nil) ;;;;;长
(setq Point_list01 (list (* TK_Scale2 60) (* TK_Scale2 91) 0))
(setq Point_list02 (list (* TK_Scale2 110) (* TK_Scale2 84) 0))
(setq Point_list (append (list Point_list01) (list Point_list02)))
(setq Get_Long0 (get_Text_1 Point_list Point_Base0 ))
(setq list_TQ (cons Get_Text1 list_TQ))
(setq Point_list01 (list (* TK_Scale2 60) (* TK_Scale2 84) 0)) ;;;;宽
(setq Point_list02 (list (* TK_Scale2 110) (* TK_Scale2 77) 0))
(setq Point_list (append (list Point_list01) (list Point_list02)))
(setq Get_Width0 (get_Text_1 Point_list Point_Base0 ))
(setq list_TQ (cons Get_Text1 list_TQ))
(setq list_TQ (list (reverse list_TQ)))
(setq Point_list01 (list (* TK_Scale2 60) (* TK_Scale2 77) 0)) ;;;;高
(setq Point_list02 (list (* TK_Scale2 110) (* TK_Scale2 70) 0))
(setq Point_list (append (list Point_list01) (list Point_list02)))
(setq Get_Hihg0 (get_Text_1 Point_list Point_Base0 ))
(setq list_TQ (cons Get_Text1 list_TQ))
(setq list_TQ (list (reverse list_TQ)))
(setq Point_list01 (list (* TK_Scale2 60) (* TK_Scale2 70) 0)) ;;;;被照面
(setq Point_list02 (list (* TK_Scale2 110) (* TK_Scale2 63) 0))
(setq Point_list (append (list Point_list01) (list Point_list02)))
(setq Get_hfe0 (get_Text_1 Point_list Point_Base0 ))
(setq list_TQ (cons Get_Text1 list_TQ))
(setq list_TQ (list (reverse list_TQ)))
(setq Point_list01 (list (* TK_Scale2 60) (* TK_Scale2 63) 0)) ;;;;灯具高度
(setq Point_list02 (list (* TK_Scale2 110) (* TK_Scale2 56) 0))
(setq Point_list (append (list Point_list01) (list Point_list02)))
(setq Get_hre0 (get_Text_1 Point_list Point_Base0 ))
(setq list_TQ (cons Get_Text1 list_TQ))
(setq list_TQ (list (reverse list_TQ)))
(setq Point_list01 (list (* TK_Scale2 60) (* TK_Scale2 56) 0)) ;;;;灯具数量
(setq Point_list02 (list (* TK_Scale2 110) (* TK_Scale2 49) 0))
(setq Point_list (append (list Point_list01) (list Point_list02)))
(setq Get_sum0 (get_Text_1 Point_list Point_Base0 ))
(setq list_TQ (cons Get_Text1 list_TQ))
(setq list_TQ (list (reverse list_TQ)))
(setq Point_list01 (list (* TK_Scale2 60) (* TK_Scale2 49) 0)) ;;;;光通量
(setq Point_list02 (list (* TK_Scale2 110) (* TK_Scale2 42) 0))
(setq Point_list (append (list Point_list01) (list Point_list02)))
(setq Get_lm0 (get_Text_1 Point_list Point_Base0 ))
(setq list_TQ (cons Get_Text1 list_TQ))
(setq list_TQ (list (reverse list_TQ)))
(setq Point_list01 (list (* TK_Scale2 60) (* TK_Scale2 42) 0)) ;;;功率
(setq Point_list02 (list (* TK_Scale2 110) (* TK_Scale2 35) 0))
(setq Point_list (append (list Point_list01) (list Point_list02)))
(setq Get_pw0 (get_Text_1 Point_list Point_Base0 ))
(setq list_TQ (cons Get_Text1 list_TQ))
(setq list_TQ (list (reverse list_TQ)))
(setq Point_list01 (list (* TK_Scale2 60) (* TK_Scale2 35) 0)) ;;;;利用系数
(setq Point_list02 (list (* TK_Scale2 110) (* TK_Scale2 28) 0))
(setq Point_list (append (list Point_list01) (list Point_list02)))
(setq Get_cu0 (get_Text_1 Point_list Point_Base0 ))
(setq list_TQ (cons Get_Text1 list_TQ))
(setq list_TQ (list (reverse list_TQ)))
(setq Point_list01 (list (* TK_Scale2 60) (* TK_Scale2 28) 0)) ;;;;维护系数
(setq Point_list02 (list (* TK_Scale2 110) (* TK_Scale2 21) 0))
(setq Point_list (append (list Point_list01) (list Point_list02)))
(setq Get_k0 (get_Text_1 Point_list Point_Base0 ))
(setq list_TQ (cons Get_Text1 list_TQ))
(setq list_TQ (list (reverse list_TQ)))
(setq Get_Long1 (atof Get_Long0))
(setq Get_Width1 (atof Get_Width0))
(setq Get_Hihg1 (atof Get_Hihg0))
(setq Get_hfe1 (atof Get_hfe0))
(setq Get_hre1 (atof Get_hre0))
(setq Get_sum1 (atof Get_sum0))
(setq Get_lm1 (atof Get_lm0))
(setq Get_pw1 (atof Get_pw0))
(setq Get_cu1 (atof Get_cu0))
(setq Get_k1 (atof Get_k0))
(setq Ec (/ (* Get_lm1 Get_sum1 Get_cu1 Get_k1) (* Get_Long1 Get_Width1)))
(setq RI (/ (* Get_Long1 Get_Width1) (* Get_hre1 (+ Get_Long1 Get_Width1))))
(setq PowerD (/ (* Get_sum1 Get_pw1 ) (* Get_Long1 Get_Width1)))
(setq Get_obj_B1 nil)
(setq Point_list01 (list (* TK_Scale2 110) (* TK_Scale2 14) 0)) ;;;平均照度
(setq Point_list02 (list (* TK_Scale2 60) (* TK_Scale2 21 ) 0))
(setq Point_list nil)
(setq Point_list (append (list Point_list01) (list Point_list02)))
(setq Get_obj_B1 (get_obj_1 Point_list Point_Base0 ))
(vla-put-TextString Get_obj_B1 (rtos Ec 2 2))
(setq Get_obj_B1 nil)
(setq Point_list01 (list (* TK_Scale2 110) (* TK_Scale2 7) 0)) ;;;室型指数
(setq Point_list02 (list (* TK_Scale2 60) (* TK_Scale2 14 ) 0))
(setq Point_list nil)
(setq Point_list (append (list Point_list01) (list Point_list02)))
(setq Get_obj_B1 (get_obj_1 Point_list Point_Base0 ))
(vla-put-TextString Get_obj_B1 (rtos RI 2 2))
(setq Get_obj_B1 nil)
(setq Point_list01 (list (* TK_Scale2 110) (* TK_Scale2 0) 0)) ;;;功率密度
(setq Point_list02 (list (* TK_Scale2 60) (* TK_Scale2 7 ) 0))
(setq Point_list nil)
(setq Point_list (append (list Point_list01) (list Point_list02)))
(setq Get_obj_B1 (get_obj_1 Point_list Point_Base0 ))
(vla-put-TextString Get_obj_B1 (rtos PowerD 2 2))
因为取数据设计图纸的比例，因此计算相对比较复杂。
③计算结果：

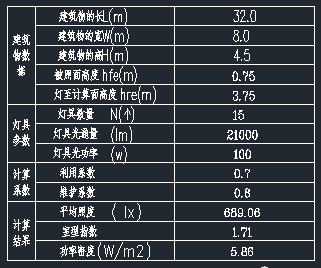

计算后结果填入表格相关位置。
3、C#的实现方法

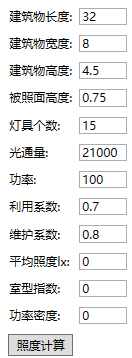

①C#通过视图界面输入数据：
②计算数据：
double HightB = House_Hith - House_HithB;
Ec = (Light_Number * Light_lm * Factor_CU * Factor_K) / (House_Length * House_weith);
Factor_K2 = (House_Length * House_weith) / (HightB * (House_Length + House_weith));
Power_D = (Light_Number* Light_Power)/(House_Length * House_weith);
③添加图纸：
AcadApp.ActiveDocument.Utility.Prompt("给定插入点：");
insertionPoint = (double[])AcadApp.ActiveDocument.Utility.GetPoint();
Function_CAD.InsertBlock(AcadApp, insertionPoint, "照度计算块_100");
Function_CAD.DrawText(AcadApp, insertionPoint[0] + 8110, insertionPoint[1] +8550 , House_Length.ToString(), 400, 0);
Function_CAD.DrawText(AcadApp, insertionPoint[0] + 8110, insertionPoint[1] + 8550 - 700* 1 , House_weith.ToString(), 400, 0);
Function_CAD.DrawText(AcadApp, insertionPoint[0] + 8110, insertionPoint[1] + 8550 - 700 * 2, House_Hith.ToString(), 400, 0);
Function_CAD.DrawText(AcadApp, insertionPoint[0] + 8110, insertionPoint[1] + 8550 - 700 * 3, House_HithB.ToString(), 400, 0);
Function_CAD.DrawText(AcadApp, insertionPoint[0] + 8110, insertionPoint[1] + 8550 - 700 * 4, HightB.ToString(), 400, 0);
Function_CAD.DrawText(AcadApp, insertionPoint[0] + 8110, insertionPoint[1] + 8550 - 700 * 5, Light_Number.ToString(), 400, 0);
Function_CAD.DrawText(AcadApp, insertionPoint[0] + 8110, insertionPoint[1] + 8550 - 700 * 6, Light_lm.ToString(), 400, 0);
Function_CAD.DrawText(AcadApp, insertionPoint[0] + 8110, insertionPoint[1] + 8550 - 700 * 7, Light_Power.ToString(), 400, 0);
Function_CAD.DrawText(AcadApp, insertionPoint[0] + 8110, insertionPoint[1] + 8550 - 700 * 8, Factor_CU.ToString(), 400, 0);
Function_CAD.DrawText(AcadApp, insertionPoint[0] + 8110, insertionPoint[1] + 8550 - 700 * 9, Factor_K.ToString(), 400, 0);
Function_CAD.DrawText(AcadApp, insertionPoint[0] + 8110, insertionPoint[1] + 8550 - 700 * 10, Ec.ToString("f2"), 400, 0);
Function_CAD.DrawText(AcadApp, insertionPoint[0] + 8110, insertionPoint[1] + 8550 - 700 * 11, Factor_K2.ToString("f2"), 400, 0);
Function_CAD.DrawText(AcadApp, insertionPoint[0] + 8110, insertionPoint[1] + 8550 - 700 * 12, Power_D.ToString("f2"), 400, 0);

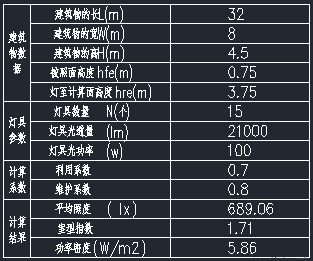

④运行结果：
和Lisp计算的结果完全相同。
4、小结
对应复杂的运行和涉及大量原始数据的运算，使用Visual Studio具有明显的优势。直接取数计算，结果添加到图形块中，非常简单。
